Описание продукта:

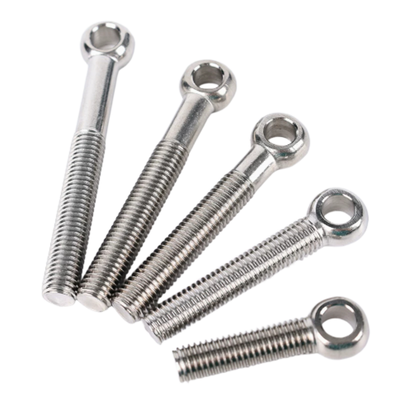

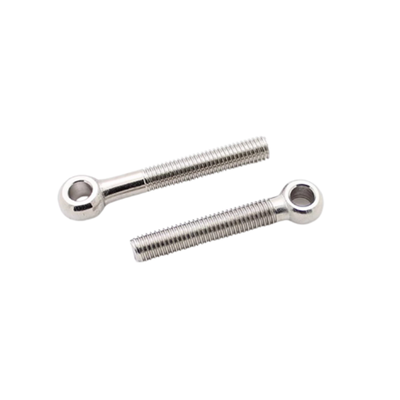

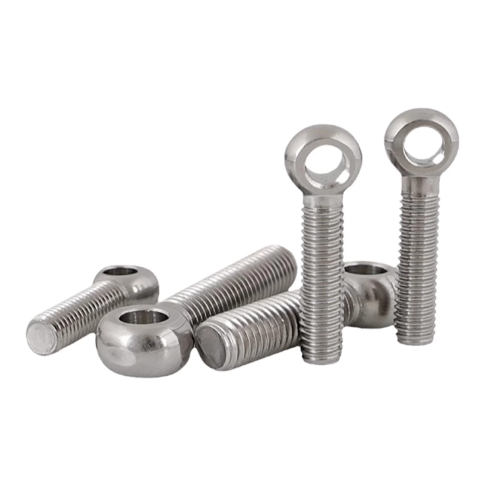

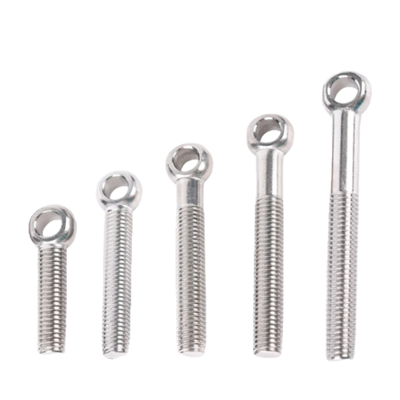

Болт с проушиной, обычно называемый болтом с рыбьей проушиной или винтом с подвижным соединением, представляет собой легко адаптируемый крепежный элемент, предназначенный для надежных и гибких соединений. Один конец этого болта имеет точно обработанную круглую проушину, а противоположный конец оснащен хвостовиком с полной или частичной резьбой.
Изготовленный из прочных материалов, таких как нержавеющая сталь 304 или углеродистая сталь (Q235), этот болт обеспечивает исключительную коррозионную стойкость и долговечность. Он разработан для обеспечения надежной работы даже в самых сложных условиях. Производственный процесс строго соответствует GB/T 798-1988 (Китайский национальный стандарт) и DIN 444 (Немецкий промышленный стандарт), что гарантирует точные размеры и точную резьбу.
Доступный в широком диапазоне размеров, с диаметром резьбы от M6 до M64, этот рым-болт может удовлетворить различные требования проекта. Он служит отличным решением для применений, требующих точки поворота, регулируемых углов или надежного подъемного анкера.
Его продуманная конструкция обеспечивает быстрое присоединение и отсоединение, что делает рым-болт важнейшим компонентом как в промышленных условиях, так и при использовании общего назначения.
Функции:
Варианты материалов премиум-класса
Этот продукт предлагается в двух вариантах высококачественных материалов. Одним из вариантов является нержавеющая сталь 304 (A2), которая обеспечивает исключительную устойчивость к ржавчине и коррозии. В качестве альтернативы доступна углеродистая сталь (Q235), обработанная поверхностной обработкой, такой как черное оксидирование или горячее цинкование, для повышения ее прочности и долговечности.
Высокопрочная конструкция
Изготовленный из прочных материалов методом ковки, продукт может похвастаться впечатляющей прочностью на разрыв и долговечностью. Для вариантов из углеродистой стали доступны классы прочности 4,8, 8,8 и 10,9, а для варианта из нержавеющей стали — класс А2-70.
Точное машиностроение
Изготовленный в соответствии со строгими стандартами GB798 и DIN444, этот элемент имеет гладкую сферическую поверхность в сочетании с высокоточной резьбой, что обеспечивает надежность и точность крепления.
Универсальные варианты резьбонарезания
Для удовлетворения разнообразных потребностей в креплении изделие поставляется как с полной, так и с частичной резьбой. Такая универсальность позволяет пользователям выбирать наиболее подходящую конфигурацию для конкретных приложений.
Адаптируемые конструктивные особенности
Круглая конструкция проушины позволяет осуществлять соединение с помощью штифтов, цепей или веревок, что обеспечивает гибкое вращение и регулировку угла. Эта адаптируемость делает продукт подходящим для широкого спектра применений, требующих динамичного движения и надежных креплений.
Технические параметры:
| Поверхностная обработка |
Яркий, гладкий, с минимальными заусенцами |
| Шаг резьбы |
Стандартный |
| Диаметр резьбы |
M6, M8, M10, M12, M16, M20 до M30 |
| Стандартный |
ГБ/Т 798-1988, ДИН 444 |
| Номинальная длина |
от 60 мм до 200 мм |
| Материал |
Нержавеющая сталь 304, углеродистая сталь |
| Пн. |
М5 |
М6 |
М8 |
М10 |
М12 |
М16 |
М20 |
М24 |
М27 |
М30 |
| П |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3 |
3,5 |
| d1 макс. |
5.03 |
6.03 |
8.036 |
10.036 |
12.043 |
16.043 |
18.043 |
22.052 |
25.052 |
28.052 |
| d1 минута |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
25 |
28 |
| ДК Макс |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
| дк мин |
10,9 |
12,9 |
16,9 |
18,7 |
23,7 |
30,4 |
38,4 |
43,4 |
48,4 |
53,1 |
| с макс |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
| с мин |
7.52 |
8.52 |
10.3 |
13.3 |
16.3 |
18.16 |
23.16 |
27.16 |
29.16 |
33 |
| Дс Макс |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
Приложения:
Промышленное оборудование
Эти компоненты необходимы в механическом оборудовании, где требуется частая регулировка угла или возможность разборки деталей. Они обеспечивают гибкие соединения, повышающие функциональность промышленных машин.
Клапан и трубопровод
Они находят широкое применение в системах с низкотемпературной арматурой высокого давления, а также в напорных трубопроводах. Кроме того, они имеют решающее значение в различных приложениях в области гидротехники, обеспечивая надежные и безопасные соединения.
Подъем и такелаж
В сочетании с подходящими стропами или крюками эти компоненты действуют как надежные точки подъема. Это делает их незаменимыми при подъемно-монтажных работах и такелажных работах, способствуя повышению безопасности и эффективности на строительной площадке.
Автомобильная промышленность и транспорт
В автомобильной отрасли они обычно используются в системах подвески и соединениях шасси. Более того, они играют ключевую роль при сборке складных и детских велосипедов, подчеркивая их универсальность.
Генеральная Ассамблея
Эти компоненты идеально подходят для производства мебели, например, регулируемых кронштейнов, а также широко используются на объектах на открытом воздухе, таких как крепления для палаток и тренажеры. Кроме того, они помогают в сборке различных аппаратных средств.
