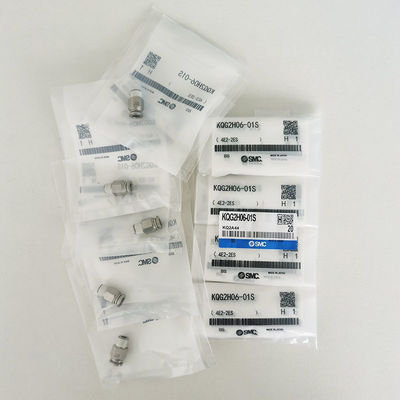

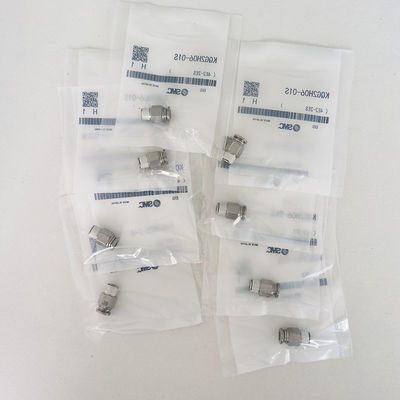

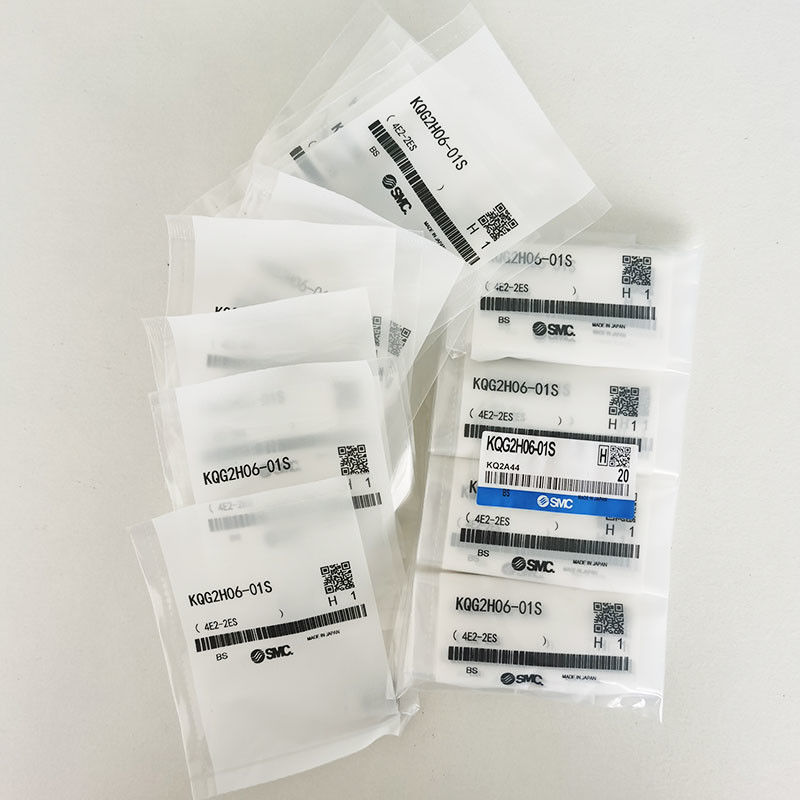

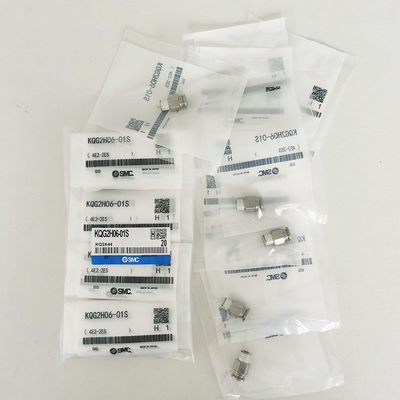

SMC KQG2H06-01s
SS316 0-1mpa Автоматическая промышленность
SMC Fittings KQG2H06-01S SUS316 0-1mpa 1/8 Нефтехимическая промышленность
Описание продукта:
Серия из нержавеющей стали SMC KQG2
Серия из нержавеющей стали SMC KQG2 предоставляет инженерам выбор высокопроизводительных, легких, компактных фитингов, когда жизненно важна устойчивость к коррозии, химическим веществам и высоким температурам.На 30% меньше и на 62% легче, чем существующий диапазон KQG, и доступен для диаметров труб от 3,2 до 16 мм.
Проводные, трубные и адаптеры
Этот ассортимент включает в себя как натянутые, трубко-трубковые, так и адаптерные компоненты, чтобы соответствовать различным приложениям.
KQG2 SUS316 Фитинги из нержавеющей стали
Фитинги серии KQG2 изготовлены из высококачественной нержавеющей стали SUS316, что делает их невероятно устойчивыми к коррозии даже в самых суровых условиях.
Высокая производительность
Серия фитингов из нержавеющей стали SMC KQG2 способна работать в диапазоне давлений (-100kPa до 1MPa) и температур (-5°C до +150°C),изготавливая их для использования с сжатым воздухомПаром и водой.
Особенности:
Компактный и легкий, этот продукт примерно на 30% короче своего предшественника, KQGL06-01S, и примерно на 62% легче.запечатан специальным FKM и подходит для трубных материалов, таких как TEP, ПФА, нейлон, мягкий нейлон, полиуретан и полиолефин.
Применимые трубы:
| Применимые трубы |
Применимые трубы |
FEP, PFA, Nylon, мягкий нейлонПримечание1), Полиуретан, полиолефин |
| Трубы 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Спецификации |
ЖидкостьПримечание3) |
Воздух, вода, пар Примечание2)
|
| Диапазон рабочего давления |
-100 кПа до 1 МПаПримечание4) |
| Устойчивое давление |
30,0 МПа |
| Температура окружающей среды и жидкостиПримечание5) |
- от 5 до 150°C (без заморозки)Примечание4) |
| Смазочное средство |
Спецификация без жира |
| Печать на нитках |
С герметичностью |
Температура
Состояние установки
Внутренний рукав |
Трубки |
Температура |
| Трубы FEP/серия TH |
80°C и более |
| Супер-ПФА трубы/серия TL |
120°C и более |
| |
|
Примечание 1) Для мягких нейлоновых труб нельзя использовать воду.
Примечание 2) Проконсультируйтесь с SMC отдельно относительно применимой трубы.
Примечание 3) Избегайте использования в вакуумном устройстве, например, в тестере на утечку, поскольку может возникнуть утечка.
Примечание 4) Проверьте диапазон рабочего давления и диапазон рабочей температуры труб.
Примечание 5) Рекомендуется использовать внутренний рукав при следующих условиях (кромеØ3.2):
● При использовании при высокой температуре.
● При использовании при высокой температуре.
|
Мужской разъем: KQG2H
|
Применимо
Слишком большая дозировка
(мм) |
Соединение
нить
R, M |
Модель |
H
(Широта
по плоскости) |
Примечание 1)
ØD |
Л |
А* |
М |
Примечание 2)
Эффективно
площадь (мм2) |
Вес |
| О3.2 |
M5 x 0.8 |
KQG2H23-M5 |
8 |
8 |
16.5 |
13.5 |
12 |
3 |
3.3 |
| 1/8 |
KQG2H23-01S |
10 |
15.4 |
12.3 |
3.4 |
5.7 |
| 1/4 |
KQG2H23-02S |
14 |
21 |
16.3 |
16.9 |
| ø4 |
M5 x 0.8 |
KQG2H04-M5 |
10 |
8.7 |
17.1 |
14.1 |
12.6 |
4 |
5 |
| 1/8 |
KQG2H04-01S |
15.3 |
12.2 |
5.6 |
4.7 |
| 1/4 |
KQG2H04-02S |
14 |
20.9 |
16.2 |
15.8 |
| ø6 |
M5 x 0.8 |
KQG2H06-M5 |
12 |
11.1 |
19.1 |
16.1 |
13.6 |
4 |
7.7 |
| 1/8 |
KQG2H06-01S |
18.1 |
15 |
13.1 |
7 |
| 1/4 |
KQG2H06-02S |
14 |
20.8 |
16.1 |
14.5 |
| 3/8 |
KQG2H06-03S |
17 |
23 |
17.9 |
27.3 |
| ø8 |
1/8 |
KQG2H08-01S |
14 |
13.4 |
24.5 |
21.4 |
16.1 |
26.1 |
12.8 |
| 1/4 |
KQG2H08-02S |
22.3 |
17.6 |
12.9 |
| 3/8 |
KQG2H08-03S |
17 |
23.7 |
18.6 |
24.7 |
| ø10 |
1/8 |
KQG2H10-01S |
17 |
16.4 |
25.5 |
22.4 |
17 |
26.1 |
18.9 |
| 1/4 |
KQG2H10-02S |
27.9 |
23.2 |
41.5 |
21.6 |
| 3/8 |
KQG2H10-03S |
23 |
17.9 |
20.6 |
| 1/2 |
KQG2H10-04S |
22 |
28.6 |
22.2 |
51.1 |
| ø12 |
1/4 |
KQG2H12-02S |
19 |
18.5 |
30.5 |
25.8 |
18.6 |
58.3 |
27.4 |
| 3/8 |
KQG2H12-03S |
24.7 |
19.6 |
20.5 |
| 1/2 |
KQG2H12-04S |
22 |
28.7 |
22.3 |
44.6 |
| ø16 |
3/8 |
KQG2H16-03S |
24.6 |
33.6 |
28.5 |
20.8 |
81 |
46 |
| 1/2 |
KQG2H16-04S |
24 |
29.5 |
23.1 |
113 |
37.4 |
