Name: SMC Пневматические фитинги Вставка KKA4P-02F SUS Женская нить Тип KKA Серия
Brand: YW DKE TRADING COMPANY
SKU: Серия KKA4P-02F
Availability: InStock

Главная страница Продукция Фитинги для пневматических труб

SMC Пневматические фитинги Вставка KKA4P-02F SUS Женская нить Тип KKA Серия

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	SMC
Сертификация:	CE
Номер модели:	Серия KKA4P-02F

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	Подлежит обсуждению
Упаковывая детали:	Полиэтиленовый пакет, коробка, картонная коробка, поддон
Время доставки:	1-7 рабочих дней после оплаты
Условия оплаты:	T/T, Western Union, Paypal
Поставка способности:	5000 штук/1месяц

контакт

Подробное описание продукта

Operating Pressure Range(MPa):	0.1-1MPa	Pipe Connection Bore Dia.:	Rc1/4
Operating Temperature Range(°C):	-5～150	Applicable Fluid:	Water / Air
Size of Body:	1/4	Guaranteed Proof Pressure:	10MPa
Выделить:	Включатель серии KKA kka4p-02f , Пробка из нержавеющей стали kka4p-02f , Женская проводка с нитью kka4p-02f

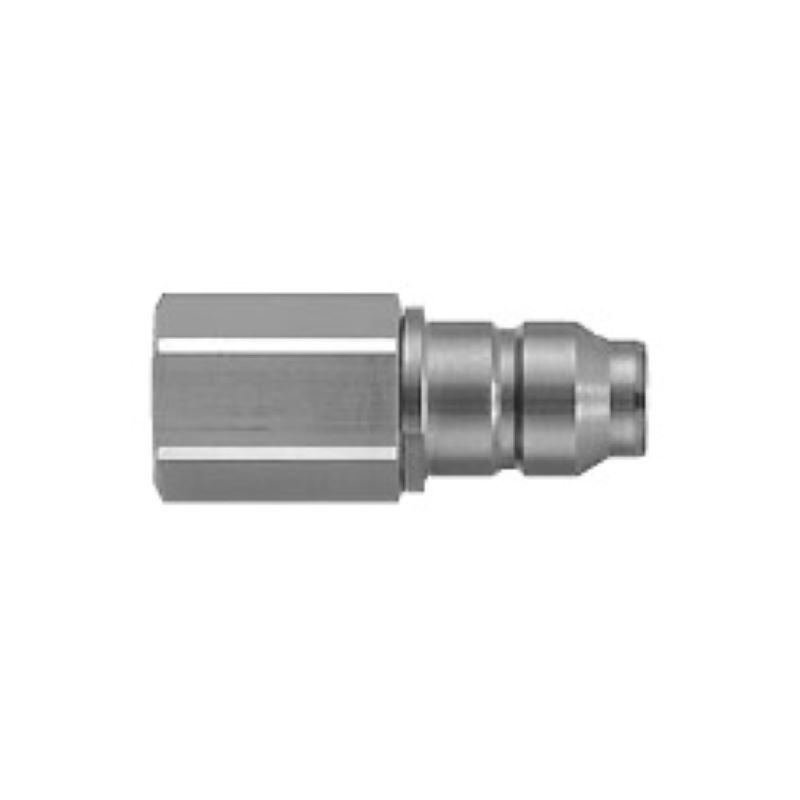

ККА серии SS316 (KKA4P-02F) тип розетки (P) женская нить типа S

Конфигурированные спецификации

Тип	Стандартный	Тип соединения	Женщины с нитью
Мужчина/женщина	Включатель	Материал корпуса	SUS304
Материал уплотнения	[NBR] 00011	Применяемая жидкость	Вода / воздух
Окружающая среда, приложения	Стандартный	Диапазон рабочей температуры ((°C)	- 5 ¢ 150
Диапазон рабочего давления ((MPa)	0 ¢ 1	Размер тела	1/4
Проводка соединительной диаметры.	Rc1/4	С контрольным клапаном или без	Y

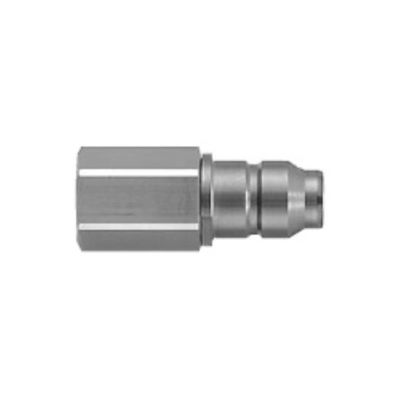

Сцепление S серии KKA из нержавеющей стали Тип пробка (P) Тип женской нитки

Внешний вид без, контрольного клапана, розетки, женского нитей типа

SMC Пневматические фитинги Вставка KKA4P-02F SUS Женская нить Тип KKA Серия 0

Символы JIS для серии KKA

SMC Пневматические фитинги Вставка KKA4P-02F SUS Женская нить Тип KKA Серия 1

Характеристики моделей с контрольным клапаном с обеих сторон

Размер тела	Количество капель жидкости (см3 на случай)	Количество проветривания (см3 на случай)
KKA3	0.02	0.1
KKA4	0.04	0.1
KKA6	0.06	0.2
KKA7	0.14	0.5
KKA8	0.27	0.9
KKA9	0.77	2.7

"Количество капель жидкости" относится к количеству внутренней воды, которая теряется при отключении розетки.
"Количество вентиляции" означает количество внешнего воздуха, которое попадает в устройство при подключении розетки и розетки.

Рабочая жидкость	Вода, воздух
Диапазон рабочего давления_*1	KKA3: от -100 кПа до 1 МПа KKA4, KKA6, KKA7, KKA8, KKA9: от 0 до 1 МПа
Гарантированное давление	10 МПа
Диапазон температуры окружающей среды и рабочей жидкости	-5 до +150°C (без заморозки) *Нельзя использовать для пара.
Спецификация не смазанная	Не использует жир. (Гумовые и металлические скользящие части: покрытие фтуром)
Материал	Металлические части: SUS304; резиновые части: фторэластомер (специальный FKM)

*1: Не использовать с тестером на утечку или для удержания вакуума, поскольку невозможно гарантировать нулевую утечку.

Производительность

Способ подключения: однократное подключение и освобождение
Пробный клапан: пробный клапан, встроенный в обе стороны розетки и розетки, без пробного клапана

*Серия KKA не может быть связана с серией KK или серией KKH.

Структурный чертеж

Структурный чертеж розетки

Структурный чертеж серии KKA

Число	Наименование части	Материал	Примечание
1	Корпус розетки	SUS304	Покрытие фтора
2	Задние корпуса	SUS304	-
3	Клапан с розеткой	SUS304	-
4	О-кольцо клапана	Специальный FKM	Покрытие фтора
5	О-кольцо корпуса розетки	Специальный FKM	Покрытие фтора
6	Пролет клапана	эквивалент SUS304	KKA3
6	Пролет клапана	SUS304	KKA4, KKA6, KKA7, KKA8, KKA9

Размеры: Включатель (P)

С контрольным клапаном

С тормозным клапаном, размерный чертеж женской нитки

Размер тела	Модель	T Диаметр порта соединения	H Ширина по плоскостям	Л₁	Л₂	Минимальный диаметр отверстия	Эффективная площадь поперечного сечения мм²	Вес g
1/8	KKA3P-01F	Rc 1/8	14	36.0	16.0	5.6	17.4	20.2
	KKA3P-02F	Rc 1/4	17	39.6				31.8
	KKA3P-03F	Rc 3/8	19	40.4				35.8
1/4	KKA4P-02F	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	KKA4P-03F	Rc 3/8	19	44.4				40.2
	KKA4P-04F	Rc 1/2	24	48.6				69.7
1/2	KKA6P-03F	Rc 3/8		48.7	20.4	10.0	54.2	84.1
	KKA6P-04F	Rc 1/2		52.9				79.7
	KKA6P-06F	Rc 3/4	30	54.6				123.8
3/4	KKA7P-04F	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	KKA7P-06F	Rc 3/4	32	69.4				196.8
	KKA7P-10F	Rc 1	41	72.4				325.9
1	KKA8P-06F	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	KKA8P-10F	Rc 1		85.0				391.3
	KKA8P-12F	Rc1 1/4	50	87.3				552.8
1 1/4	KKA9P-10F	Rc 1	55	107.8	49.1	24.6	332.1	986.9
	KKA9P-12F	Rc1 1/4		110.1				925.6
	KKA9P-14F	Rc1 1/2		110.1				848.2

Услуги

В дополнение к технической поддержке, мы также предлагаем ряд услуг для обеспечения удовлетворенности наших клиентов:

Конструкция и разработка индивидуальных продуктов
Испытания и сертификация продукции
Услуги по монтажу и обслуживанию на месте
Продуктовое обучение для вашей команды
Быстрая и эффективная доставка

Наша цель - предоставить нашим клиентам безупречный опыт с момента покупки наших пневматических труб до процесса установки и обслуживания.Мы стремимся удовлетворить ваши потребности и превзойти ваши ожидания..

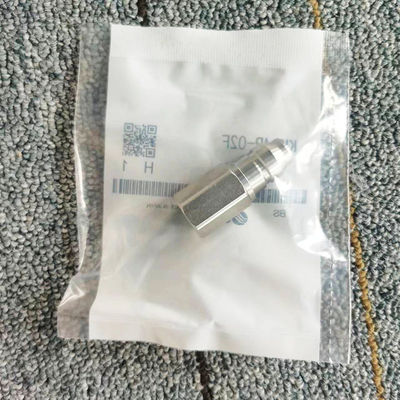

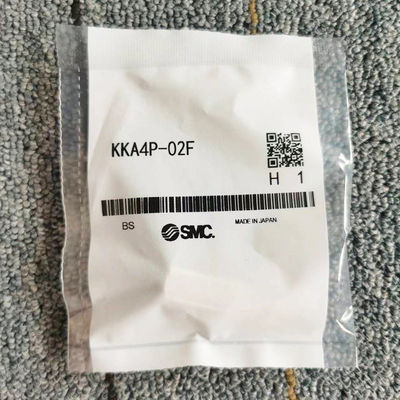

Упаковка и перевозка:
