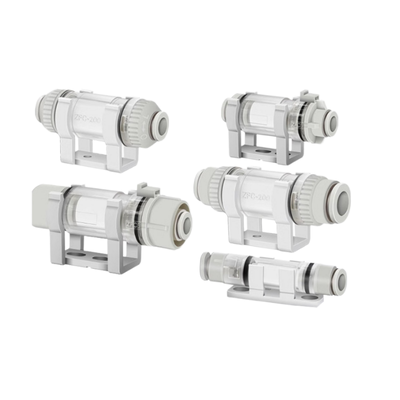

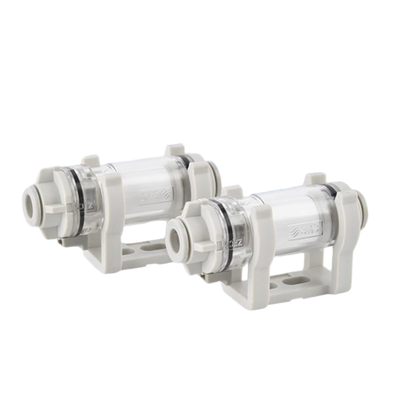

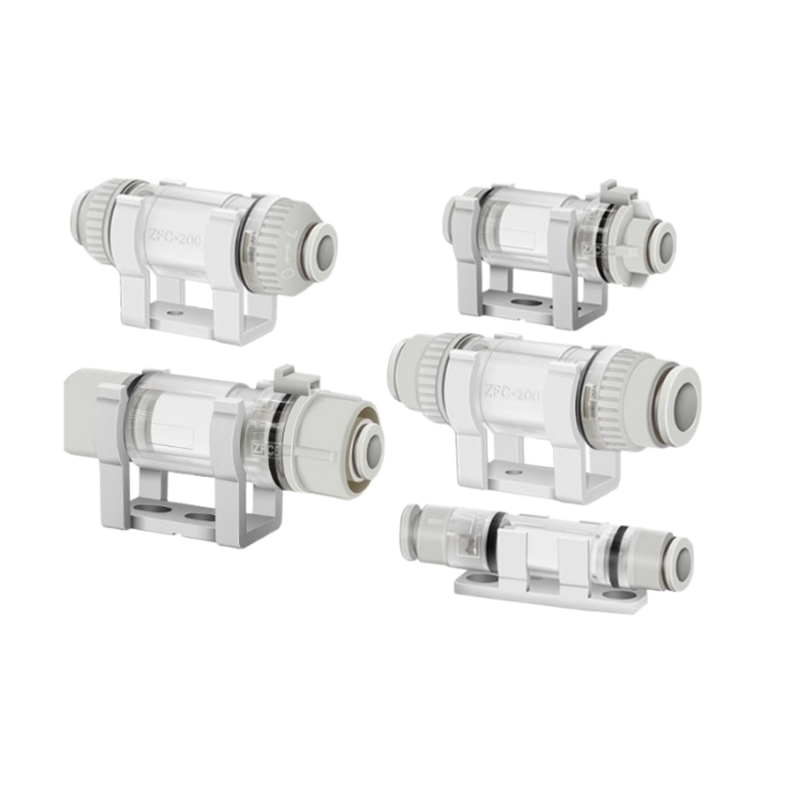

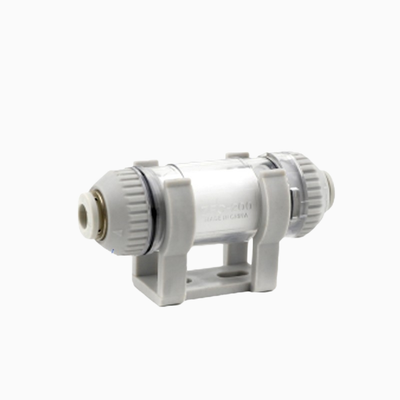

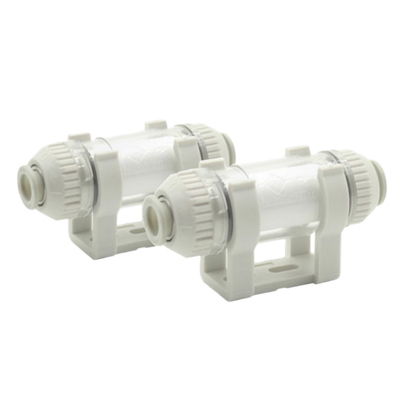

SMC ZFC200-08B Встроенный пневматический всасывающий фильтр с быстроразъемным соединением Push-In с одной кнопкой, рабочий диапазон 100 кПа - 1,0 МПа, безинструментальная замена элемента для роботизированных систем захвата и размещения, вспомогательная вакуумная цепь

Описание продукта:

Серия ZFC представляет собой компактные всасывающие воздушные фильтры, специально разработанные для защиты вакуумного оборудования от пыли, частиц и других загрязнений. Эти нежелательные материалы могут привести к эксплуатационным проблемам в пневматических вакуумных цепях. Устанавливаемые непосредственно на всасывающей линии между вакуумным генератором и присоской, фильтры эффективно предотвращают попадание мусора в критически важные компоненты, такие как вакуумные насосы, эжекторы и клапаны. Эта защита помогает продлить срок службы основных вакуумных деталей.

Одной из выдающихся особенностей серии ZFC является ее возможность работы с двойным давлением. Один фильтрующий блок может работать как с вакуумным давлением до -100 кПа, так и с положительным давлением до 1,0 МПа. Эта двойная функциональность делает фильтры идеальными для систем, сочетающих вакуумные операции и продувку, устраняя необходимость в отдельных фильтрующих блоках. Кроме того, быстроразъемные соединения позволяют быстро и без инструментов подключать или отключать трубки, а картриджный фильтрующий элемент можно легко заменить, просто открыв крышку одним касанием, даже когда фильтр остается подключенным к трубопроводу.

Серия ZFC рассчитана на различные размеры портов, от Ø4 мм до Ø12 мм в метрических измерениях и от Ø5/32" до Ø3/8" в дюймовых измерениях. Рекомендуемые расходы составляют от 10 л/мин до 100 л/мин (ANR) в условиях вакуума. Варианты фильтрации включают элементы 5 мкм и 10 мкм, причем стандартный элемент 10 мкм обеспечивает эффективность фильтрации около 95%. Прозрачный корпус изготовлен из специального прозрачного нейлона, а поликарбонат доступен в качестве стандартного материала для некоторых вариантов. Такая конструкция позволяет пользователям визуально контролировать фильтрующий элемент на предмет загрязнения. Кроме того, модели с суффиксом B оснащены монтажным кронштейном для надежной установки на панели или оборудовании.

Особенности:

Этот продукт разработан для совместимости как с двойным положительным, так и с вакуумным давлением, эффективно работая с уровнями вакуума до -100 кПа и положительным давлением до 1,0 МПа в одном устройстве.

Оснащенный быстроразъемными соединениями, он позволяет быстро и без инструментов подключать и отключать трубки, упрощая процессы установки и обслуживания.

Картриджный элемент обеспечивает быструю замену простым открытием крышки одним касанием. Этот процесс не требует инструментов и может быть выполнен даже при подключенном к трубопроводу устройстве.

Встроенный механизм блокировки гарантирует надежное крепление компонентов и предотвращает их разброс в случае ослабления во время работы под положительным давлением.

Благодаря прозрачному корпусу из специального прозрачного нейлона или поликарбоната пользователи могут легко проводить визуальный осмотр для обнаружения загрязнений элемента.

Варианты фильтрации включают элементы 5 мкм или 10 мкм, причем стандартный элемент 10 мкм обеспечивает эффективную скорость фильтрации 95%.

Компактная и легкая конструкция реализована благодаря литью из полимерного материала, при этом модели серии ZFC100 весят всего 11,5 грамма.

Модели с суффиксом B поставляются с монтажным кронштейном, обеспечивающим надежную установку в различных условиях.

Широкий диапазон портов вмещает трубки размером от Ø4 до Ø12 мм (метрические) и от Ø5/32" до Ø3/8" (дюймовые), обеспечивая универсальные варианты применения.

Расходы варьируются от 10 до 100 л/мин (ANR), что делает этот продукт подходящим для малых и средних вакуумных цепей.

Совместимые материалы трубок включают нейлон, мягкий нейлон, полиуретан и мягкий полиуретан, что соответствует различным промышленным потребностям.

Продукт эффективно работает в диапазоне температур от 0 до 60°C и разработан для предотвращения замерзания в обычных условиях.

Сопротивление перепаду давления на элементе варьируется в зависимости от серии: 0,15 МПа для серий ZFC10 и ZFC20 и 0,10 МПа для серии ZFC05.

Технические параметры:

Применение:

Защита вакуумных присосок играет решающую роль в обеспечении безопасности вакуумных систем, предотвращая попадание пыли и частиц в вакуумную цепь. Эта защита помогает избежать потенциального повреждения эжекторов или насосов, обеспечивая долговечность и эффективность оборудования.

В системах захвата и перемещения фильтрация необходима на роботизированных захватах и всасывающих линиях для перемещения материалов. Эта фильтрация гарантирует, что загрязнители не будут мешать точности и надежности роботизированных операций.

Производство полупроводников и электроники значительно выигрывает от защиты вакуумных цепей. Такие применения, как захват чипов, обработка оптических линз и прецизионная сборка, требуют чистых вакуумных сред для поддержания высоких стандартов качества продукции.

В автомобильной сборке вакуумное присасывание используется для переноса и удержания кузовных панелей и различных компонентов. Эффективная вакуумная защита и фильтрация жизненно важны для обеспечения плавности процессов обработки и сборки.

Пищевая промышленность и производство медицинского оборудования полагаются на вакуумную фильтрацию при упаковке, переработке и сборке медицинских устройств. Обеспечение отсутствия загрязнений в вакуумных цепях имеет решающее значение для соблюдения гигиенических норм и требований безопасности.

Печатное оборудование использует вакуумное прижатие и фильтрацию при переносе для поддержания точного и стабильного качества печати. Надлежащая защита вакуумной цепи помогает предотвратить сбои в системе и время простоя.

Автоматическое транспортное оборудование включает фильтрацию для защиты вакуумных генераторов и клапанов в автоматизированных производственных линиях. Эта защита является ключом к обеспечению бесперебойной и эффективной работы.

Наконец, комбинированные вакуумные цепи и цепи продувки используют один фильтр, способный работать как с вакуумным присасыванием, так и с выпуском под положительным давлением. Эта двухфункциональная фильтрация упрощает конструкцию системы, обеспечивая при этом эффективную защиту.

Поддержка и обслуживание:

Благодарим вас за выбор нашего продукта "Вакуумная присоска". Для обеспечения оптимальной производительности и долговечности следуйте приведенным ниже рекомендациям по технической поддержке и обслуживанию.

Установка: Перед установкой осмотрите присоску на наличие видимых повреждений или загрязнений. Очистите поверхность, на которую будет наноситься присоска, чтобы она была гладкой, сухой и свободной от пыли или жира. Правильная установка имеет решающее значение для эффективного присасывания и надежного удержания.

Использование: Избегайте воздействия на присоску экстремальных температур или агрессивных химикатов, так как они могут повредить материал и снизить силу присасывания. Используйте присоску в пределах указанной грузоподъемности, чтобы предотвратить повреждение или отказ.

Обслуживание: Регулярно очищайте присоску мягким мылом и водой, чтобы удалить грязь и масла, которые могут ухудшить присасывание. Периодически осматривайте присоску на предмет признаков износа или повреждений и при необходимости заменяйте ее для обеспечения безопасности и эффективности.

Устранение неполадок: Если присоска не держится, проверьте чистоту поверхности, убедитесь, что поверхность непористая и гладкая, и проверьте, не повреждена ли присоска или не деформирована ли она. Повторно приложите присоску, сильно надавив, чтобы удалить пузырьки воздуха.

Гарантия и ремонт: На нашу вакуумную присоску распространяется ограниченная гарантия от производственных дефектов. Пожалуйста, ознакомьтесь с условиями гарантии для получения подробной информации. Для услуг по ремонту или замене убедитесь, что продукт обрабатывается в соответствии с гарантийными условиями.

Для получения дополнительной помощи обратитесь к руководству пользователя или посетите наш веб-сайт поддержки для получения часто задаваемых вопросов и подробных инструкций.
