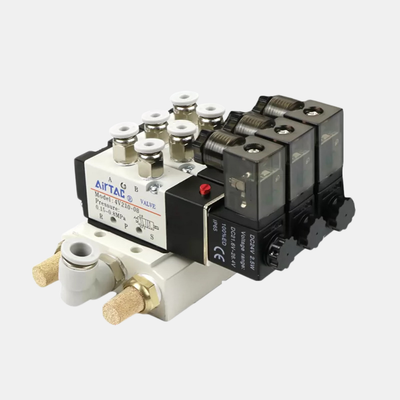

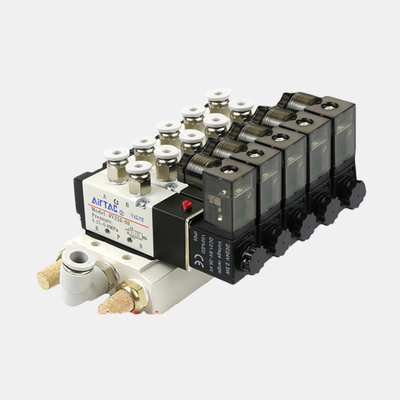

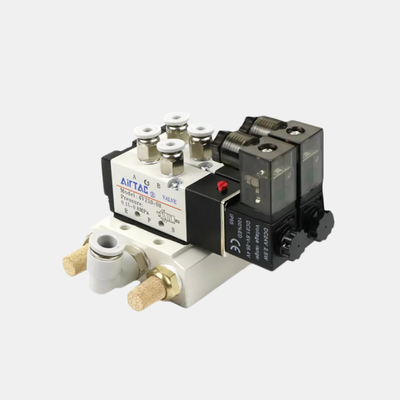

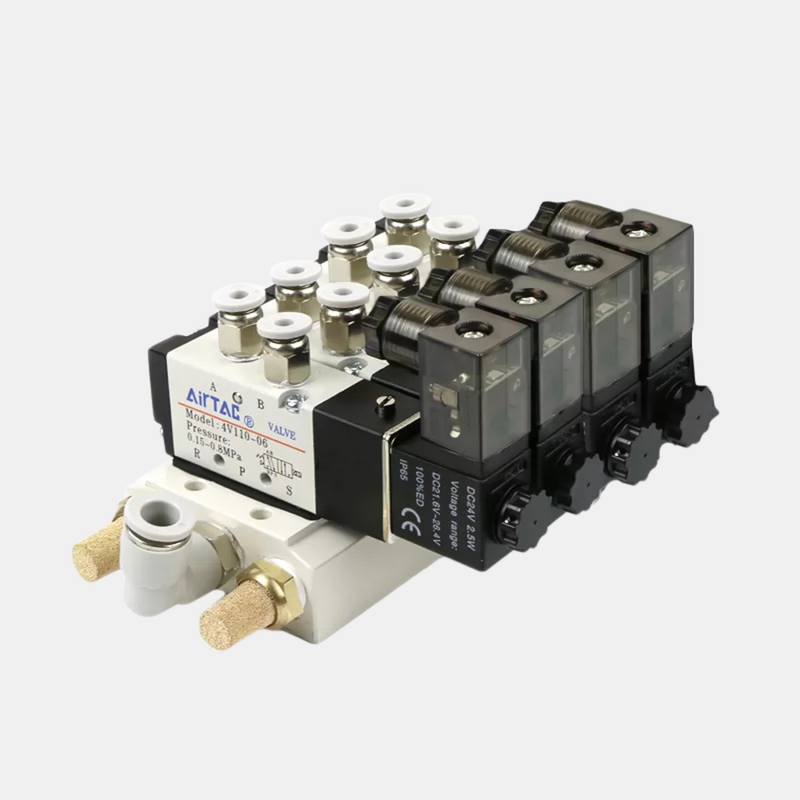

Airtac 4V310-08 Мультистанционный соленоидный клапан 2 / 3 / 4 / 5 / 6 Положение Интегрированная клапанная группа Внутренняя для многоканальной пневматической схемы

Описание продукта:

Серия 4V предлагает универсальный выбор пилотных пневматических соленоидных клапанов 5/2, включая отдельные сменные катушки и предварительно собранные многостанционные блоки. Эти продукты тщательно разработаны для обеспечения надежного направленного управления сжатым воздухом в системах промышленной автоматизации. Серия поддерживает различные размеры портов от M5 и 1/8 дюйма до 1/2 дюйма, с эффективными площадями поперечного сечения от 12 мм² до 50 мм². Кроме того, коэффициенты расхода (Cv) варьируются от 0,56 до 2,80, что позволяет учитывать различные размеры приводов и требования к скорости.

Клапаны этой серии доступны в виде полных одно- или двухсоленоидных блоков, корпусов клапанов для монтажа на коллекторе или замены, а также отдельных сменных катушек, совместимых с источниками питания AC220V или DC24V, идеально подходящих для обслуживания на месте. Многостанционные блоки поставляются предварительно сконфигурированными от 2 до 10 станций для моделей 4V210-08 и 4V110-06. Также имеются специализированные блоки для серий 4V310-08 и 4V310-10. Эта интегрированная конструкция коллектора упрощает процесс установки, объединяя несколько клапанов на одной прочной основе, экономя ценное пространство в компактных шкафах управления. Он также оснащен централизованными портами подачи и выпуска, что минимизирует потребность во внешних фитингах и снижает вероятность утечек по сравнению с отдельной трубопроводной арматурой. Более того, независимая схема подключения станций позволяет комбинировать напряжения переменного и постоянного тока в одном блоке коллектора, обеспечивая большую гибкость для систем, интегрирующих ПЛК с ручными станциями безопасности.

Корпус клапана, изготовленный из прочного алюминиевого сплава, использует конструкцию скользящей колонны, которая обеспечивает герметичность и отзывчивость. Внутренняя полость точно обработана для снижения трения, что приводит к низкому пусковому давлению и продлевает срок службы клапана. Следует отметить, что эти клапаны не требуют масляной смазки; однако, если используется смазанный воздух, он должен подаваться непрерывно (рекомендуется смазка ISO VG32 или эквивалент). Функция ручного управления является стандартной, что облегчает установку и тестирование без необходимости электропитания. Катушки имеют класс защиты IP65 и потребляют около 3 ВА для вариантов переменного тока или 3 Вт для версий постоянного тока, в зависимости от модели.

Стандартный диапазон рабочего давления клапанов серии 4V составляет от 0,15 до 0,8 МПа (21–114 фунтов на квадратный дюйм), с максимальным испытательным давлением 1,2 МПа (175 фунтов на квадратный дюйм). Эти клапаны также разработаны для надежной работы в диапазоне температур от -20°C до +70°C, что делает их пригодными для широкого спектра промышленных сред.

Особенности:

Варианты размеров портов варьируются от M5 и 1/8 дюйма до 1/2 дюйма, что позволяет использовать различные модели, включая серии 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 и 4V410-15. Этот диапазон обеспечивает совместимость с различными приложениями.

Разработанный как пилотный клапан направленного действия 5/2, он обеспечивает надежные возможности переключения, предназначенные для двусторонних цилиндров и пневматических приводов. Пользователи могут выбирать между одно- и двухсоленоидными конфигурациями, причем двухсоленоидные версии оснащены функцией памяти для удержания положения.

Для более гибких вариантов установки доступен вариант только корпуса клапана, идеально подходящий для интеграции на коллектор или для замены, когда катушки и проводка уже существуют. Кроме того, предлагаются отдельные сменные катушки на 220 В переменного тока и 24 В постоянного тока для удобного обслуживания в полевых условиях без необходимости замены всего клапана.

Многостанционные блоки поставляются предварительно собранными в конфигурациях от 2 до 10 станций, специально разработанных для таких моделей, как 4V210-08 и 4V110-06, с дополнительными блоками для поддержки моделей 4V310-08 и 4V310-10. Эти блоки помогают сократить пространство для установки и значительно сократить время сборки.

Интегрированная основа коллектора дополнительно упрощает установку, объединяя несколько клапанов на одной прочной основе, которая оснащена централизованными портами подачи и выпуска. Независимая проводка на каждой станции позволяет смешивать напряжения на одном компактном блоке коллектора, позволяя эффективно сосуществовать напряжениям переменного и постоянного тока.

Корпус клапана, изготовленный из прочного алюминиевого сплава, легкий, но прочный, подходит для требовательных промышленных сред. Конструкция скользящей колонны обеспечивает превосходную герметичность и очень чувствительный отклик с минимальным трением.

Клапан работает без смазки, что упрощает процедуры технического обслуживания и предотвращает загрязнение масляным туманом, что критически важно при производстве пищевых продуктов или сборке электроники. Ручное управление включено в стандартную комплектацию для помощи при установке, отладке и аварийных операциях.

Катушки защищены по стандартам IP65, что делает их пыленепроницаемыми и устойчивыми к струям воды, обеспечивая надежную работу в суровых условиях. Диапазон рабочего давления составляет от 0,15 до 0,8 МПа, что подходит для широкого спектра промышленных пневматических систем, а испытательное давление 1,2 МПа обеспечивает безопасный запас от скачков давления.

Наконец, клапан разработан для эффективной работы в широком диапазоне температур от -20°C до +70°C, что соответствует типичным требованиям к температуре окружающей среды в промышленности.

Технические параметры:

Применения:

Кастомизация:

AirTac предлагает индивидуальные решения для пневматических соленоидных клапанов G1/4 с номером модели 4V210-08, разработанные для удовлетворения разнообразных потребностей приложений. Произведенный в Китае и сертифицированный CE, этот пневматический клапан обеспечивает надежную работу и высокое качество. Мы предлагаем минимальный объем заказа всего 1 единицу, с ценами, доступными по договоренности, чтобы соответствовать требованиям вашего проекта.

Наш пневматический клапан представляет собой пилотный клапан направленного действия 5/2, изготовленный из прочного алюминиевого сплава и оснащенный стандартным уплотнительным материалом NBR. Он оптимизирован для использования с фильтрованным воздухом до 40 мкм, обеспечивая эффективную и долговечную работу.

Клиенты могут выбирать из нескольких вариантов напряжения катушки, включая DC24V, AC110V и AC220V, чтобы наилучшим образом соответствовать спецификациям их системы. Упаковка осуществляется надежно в картонные коробки для обеспечения безопасной доставки.

Обладая высокой производственной мощностью в 5000 штук в месяц, мы гарантируем оперативную доставку в течение 1-7 рабочих дней после оплаты. Условия оплаты гибкие, принимаются T/T, Western Union и PayPal.

Доверьтесь AirTac для ваших потребностей в пневматических соленоидных клапанах G1/4, сочетая качество, индивидуализацию и превосходное обслуживание для поддержки ваших применений пневматических клапанов.

Поддержка и услуги:

Наш продукт «Пневматический соленоидный клапан» разработан для обеспечения надежной и эффективной работы в различных промышленных применениях. Для обеспечения оптимальной работы мы предоставляем комплексную техническую поддержку и услуги, включая руководство по установке, помощь в устранении неполадок и рекомендации по техническому обслуживанию.

Для установки, пожалуйста, обратитесь к руководству по продукту, чтобы подтвердить правильность электрических соединений и пневматических фитингов. Правильная установка имеет решающее значение для предотвращения проблем с эксплуатацией и продления срока службы клапана.

Если вы столкнетесь с какими-либо эксплуатационными проблемами, наша команда технической поддержки может помочь с диагностикой для выявления таких проблем, как неисправности катушки, утечки воздуха или электрические неисправности. Мы рекомендуем регулярный осмотр и очистку для предотвращения загрязнения и обеспечения плавной работы клапана.

Мы также предлагаем услуги по ремонту и запасные части для минимизации времени простоя и поддержания эффективности вашей системы. Наши специалисты могут проконсультировать по выбору клапана и его индивидуализации для удовлетворения конкретных требований применения.

Используя нашу техническую поддержку и услуги, вы можете максимизировать производительность и долговечность вашего пневматического соленоидного клапана, обеспечивая стабильную и надежную работу ваших пневматических систем.
