Описание продукта:
Серия 4V предлагает универсальную коллекцию пилотных пневматических электромагнитных клапанов 5/2, индивидуальных сменных катушек и предварительно собранных многостанционных блочных комплектов. Эти продукты разработаны для обеспечения надежного направленного управления сжатым воздухом в условиях промышленной автоматизации. Линейка клапанов включает размеры портов от M5 и 1/8 дюйма до 1/2 дюйма, что позволяет использовать эффективные площади поперечного сечения от 12 мм² до 50 мм². Коэффициенты расхода (Cv) варьируются от 0,56 до 2,80, что обеспечивает совместимость с различными размерами приводов и требованиями к скорости.
Клиенты могут выбрать полные одно- или двухкатушечные клапанные сборки, корпуса клапанов, предназначенные для блочной интеграции или замены, а также индивидуальные сменные катушки на 220 В переменного тока или 24 В постоянного тока, разработанные для обслуживания на месте. Многостанционные блочные комплекты поставляются предварительно сконфигурированными в вариантах от 2 до 10 станций для моделей 4V210-08 и 4V110-06. Кроме того, доступны специализированные комплекты для серий 4V310-08 и 4V310-10. Эта интегрированная блочная конструкция объединяет несколько клапанов на одной прочной базе, упрощая установку и оптимизируя пространство в компактных шкафах управления. Централизованные порты подачи и выпуска минимизируют количество внешних фитингов, уменьшая потенциальные точки утечки по сравнению с системами с индивидуально проложенными трубами. Независимая проводка станций также позволяет смешивать напряжения переменного и постоянного тока на одном блоке, повышая гибкость для систем, интегрирующих ПЛК с ручными станциями безопасности.
Корпуса клапанов изготовлены из алюминиевого сплава с конструкцией скользящего столба, что обеспечивает отличное уплотнение и высокоотзывчивую работу. Внутренняя полость подвергается прецизионной обработке для снижения трения, что способствует низкому начальному давлению и продлевает срок службы клапанов. Эти клапаны работают без необходимости масляной смазки; однако, если используется смазанный воздух, он должен подаваться непрерывно с рекомендуемой вязкостью ISO VG32 или эквивалентной. Функция ручного управления является стандартной, позволяя выполнять установку и устранение неполадок без электрического питания. Катушки имеют класс защиты IP65 и потребляют примерно 3 ВА для вариантов переменного тока или 3 Вт для вариантов постоянного тока.
Стандартный диапазон рабочего давления для серии 4V составляет от 0,15 до 0,8 МПа (21–114 фунтов на квадратный дюйм) с испытательным давлением до 1,2 МПа (175 фунтов на квадратный дюйм). Клапаны могут эффективно работать в диапазоне температур окружающей среды от -20°C до +70°C, что делает их пригодными для различных промышленных условий.
Особенности:
Размер портов варьируется от M5 и 1/8 дюйма до 1/2 дюйма, включая различные модели, такие как 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 и 4V410-15. Этот широкий диапазон обеспечивает совместимость с разнообразными пневматическими системами.
Благодаря 5/2-ходовому пилотному управлению эти клапаны обеспечивают надежные возможности переключения, предназначенные для двусторонних цилиндров и пневматических приводов. Доступны как одно-, так и двухкатушечные версии, причем двухкатушечные варианты обеспечивают функцию памяти для эффективного удержания положения.
Опции включают только корпуса клапанов, идеально подходящие для блочной интеграции или замены, когда катушки и проводка существуют и исправны. Кроме того, предлагаются индивидуальные сменные катушки, поставляемые в версиях на 220 В переменного тока и 24 В постоянного тока для обслуживания на месте, что позволяет производить ремонт без необходимости замены всего клапана.

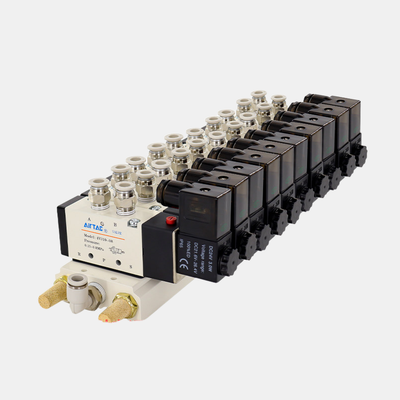

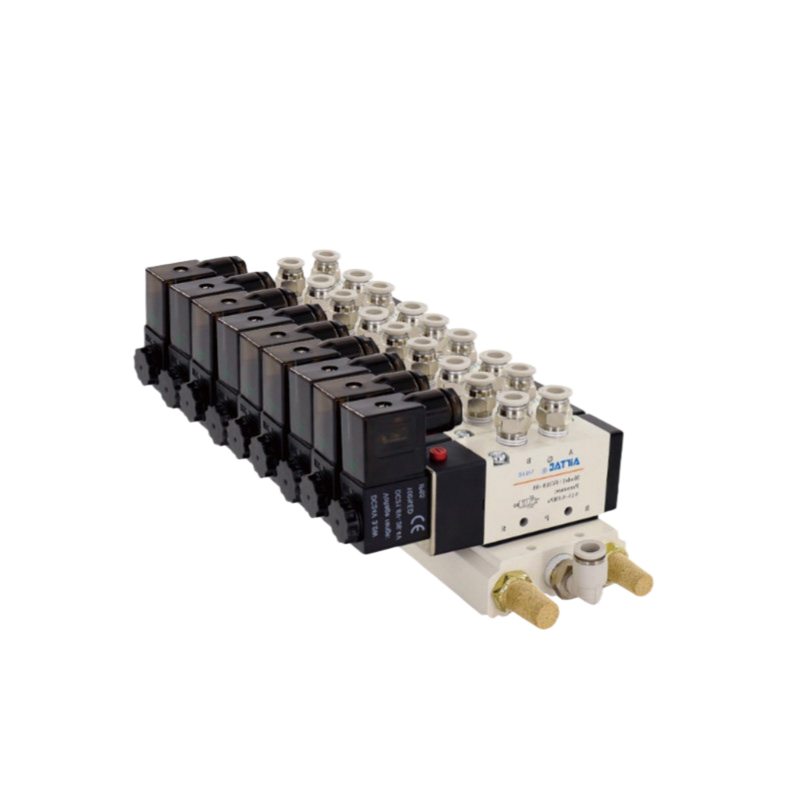

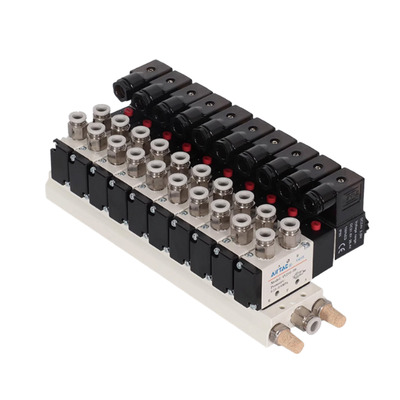

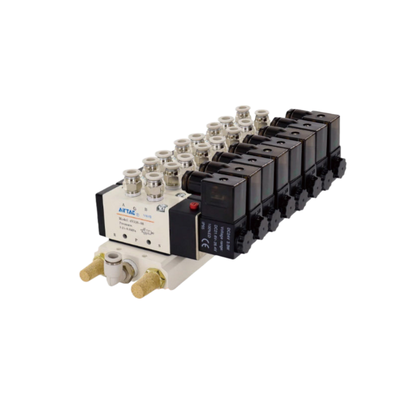

Для упрощения установки доступны многостанционные блочные комплекты. Они поставляются предварительно собранными в конфигурациях от 2 до 10 станций для таких моделей, как 4V210-08 и 4V110-06, а также комплекты для 4V310-08 и 4V310-10. Эти комплекты помогают минимизировать требования к пространству для установки и сократить время сборки.
Интегрированная конструкция блочной базы объединяет несколько клапанов на одной прочной базе с централизованными портами подачи и выпуска. Это способствует более компактной и эффективной установке. Кроме того, независимая проводка станций позволяет смешивать напряжения на одном блоке, обеспечивая использование как переменного, так и постоянного напряжения в одном компактном устройстве.
Корпуса клапанов, изготовленные из алюминиевого сплава, обеспечивают легкую, но прочную работу, подходящую для различных промышленных сред. Их конструкция скользящего столба обеспечивает отличное уплотнение, чувствительное срабатывание и работу с низким трением. Клапаны предназначены для работы без смазки, что упрощает обслуживание и предотвращает загрязнение масляным туманом в чувствительных зонах, таких как пищевая промышленность или сборка электроники.
Ручное управление является стандартным для всей линейки продуктов и помогает при установке, отладке и аварийных операциях. Катушки имеют защиту IP65, что делает их пыленепроницаемыми и устойчивыми к струям воды, подходящими для требовательных и суровых условий работы.
Работая в диапазоне давлений от 0,15 до 0,8 МПа, клапаны подходят для широкого спектра промышленных пневматических применений. Они также включают испытательное давление 1,2 МПа, обеспечивая дополнительный запас прочности для компенсации скачков давления. Диапазон рабочих температур составляет от -20°C до +70°C, что охватывает типичные промышленные условия окружающей среды.
Технические параметры:
| Материал корпуса |
Алюминиевый сплав |
| Время отклика |
≤0,03 с |
| Рабочая среда |
Воздух (фильтрованный до 40 мкм) |
| Материал уплотнения |
NBR (стандарт) |
| Варианты напряжения катушки |
DC24V, AC110V, AC220V |
| Тип клапана |
5/2-ходовой пилотный клапан направленного управления |
Применение:
Управление двусторонними цилиндрами
5/2-ходовая функция направленного управления обеспечивает эффективное выдвижение и втягивание пневматических приводов. Эта конструкция обеспечивает точное управление движением двусторонних цилиндров, повышая общую производительность системы.
Панели автоматизации с несколькими цилиндрами
Блочные комплекты обеспечивают централизованную подачу воздуха и оптимизированные решения для проводки, позволяя создавать компактные шкафы управления, которые могут вмещать до 10 клапанных станций. Эта конфигурация способствует экономии места и эффективной автоматизации в сложных пневматических системах.
Системы управления со смешанным напряжением
Один блок способен размещать клапанные станции, питаемые различными напряжениями, включая станции на 24 В постоянного тока, управляемые ПЛК, и ручные станции безопасности на 220 В переменного тока. Эта гибкость поддерживает интегрированные среды управления с различными эксплуатационными требованиями.
Применение в промышленной автоматизации
Решения для направленного управления необходимы в различном производственном, сборочном и упаковочном оборудовании. Эти системы способствуют точным и надежным процессам автоматизации в различных промышленных секторах.
Обработка материалов
Системы управления эффективно управляют захватами, зажимами и позиционирующими приводами, обеспечивая плавную и точную обработку материалов. Эта возможность повышает эффективность и безопасность автоматизированных операций транспортировки и сборки.
Пищевая и электронная промышленность
Характеристика работы без смазки предотвращает загрязнение производственных линий маслом, что делает эти системы идеальными для чувствительных сред, таких как пищевая промышленность и производство электроники, где чистота имеет первостепенное значение.
Обслуживание на месте и модернизация
Целевые варианты ремонта, включая сменные катушки и только корпуса клапанов, позволяют эффективно проводить техническое обслуживание без необходимости замены всей блочной сборки. Этот подход снижает время простоя и затраты на техническое обслуживание на месте.
Кастомизация:
Наш пневматический клапан AirTac 4V210-08 предлагает индивидуальные решения, разработанные для удовлетворения ваших конкретных требований. Являясь высококачественным NAMUR электромагнитным клапаном, изготовленным из прочного алюминиевого сплава, он обеспечивает надежную работу с быстрым временем отклика ≤0,03 секунды. Мы предлагаем различные варианты напряжения катушки, включая DC24V, AC110V и AC220V, для различных электрических систем.
Пневматический клапан имеет стандартный материал уплотнения NBR и предназначен для использования с фильтрованным воздухом до 40 мкм, гарантируя эффективную и долговечную работу. Сертифицированный по стандарту CE, этот продукт производится в Китае и доступен для немедленной отгрузки в течение 1-7 рабочих дней после оплаты.
С минимальным объемом заказа всего 1 шт. и производственной мощностью 5000 шт. в месяц мы удовлетворяем как малые, так и крупные заказы. Цена договорная, и мы предлагаем гибкие условия оплаты, включая T/T, Western Union и PayPal. Продукт надежно упакован в картонные коробки для обеспечения безопасной доставки.
Поддержка и услуги:
Наш продукт Пневматический электромагнитный клапан поддерживается специализированной командой технической поддержки, призванной обеспечить оптимальную производительность и удовлетворенность клиентов. Мы предоставляем подробные инструкции по установке, помощь в устранении неполадок и рекомендации по техническому обслуживанию, чтобы помочь вам добиться надежной и эффективной работы.
Наши услуги включают подробную документацию по продукту, консультации по применению и возможности индивидуальной настройки для удовлетворения ваших конкретных требований к пневматическому управлению. Мы также предлагаем учебные занятия и семинары для повышения вашего понимания пневматических систем и применения электромагнитных клапанов.
Для постоянной поддержки наша команда готова помочь с запасными частями, услугами по ремонту и модернизацией систем, гарантируя, что ваши пневматические электромагнитные клапаны будут продолжать работать с максимальной эффективностью на протяжении всего их жизненного цикла.
Мы стремимся предоставлять оперативную и эффективную техническую поддержку для минимизации времени простоя и максимизации производительности для всех пользователей наших продуктов Пневматический электромагнитный клапан.
