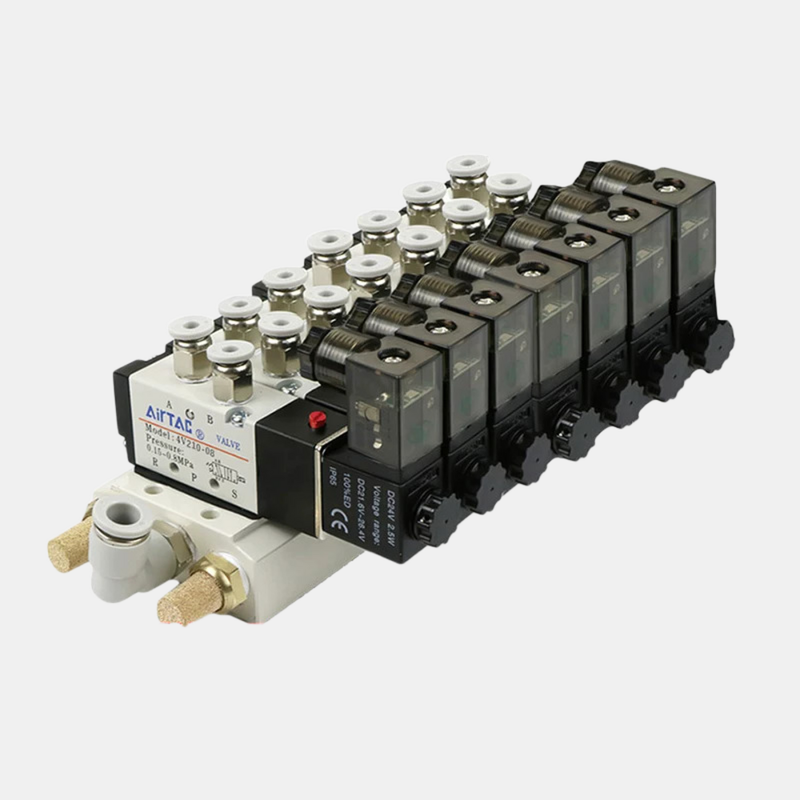

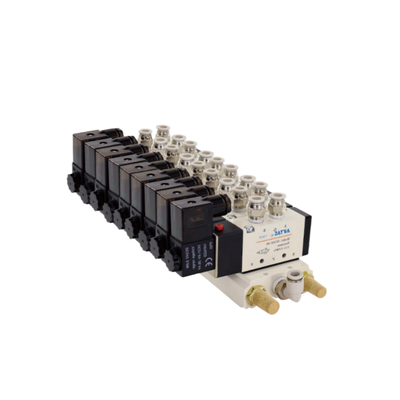

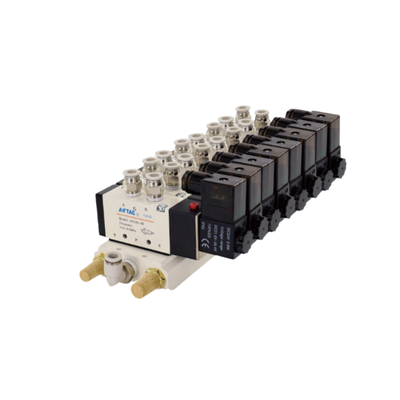

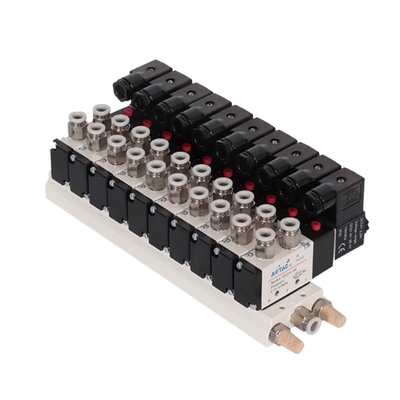

Сборка электромагнитного клапана Airtac 4V210-08 с направленным управлением, блок клапанов на 7-10 станций с коротким путем потока и низким утечкой воздуха для многоканальной системы управления воздухом

Описание продукта:

Серия 4V представляет собой универсальную коллекцию пилотных пневматических соленоидных клапанов 5/2, а также отдельные сменные катушки и предварительно собранные многостанционные комплекты для монтажных блоков. Эти компоненты специально разработаны для обеспечения надежного направленного управления сжатым воздухом в системах промышленной автоматизации. Серия включает клапаны с размерами портов от M5 и 1/8 дюйма до 1/2 дюйма, с эффективными площадями поперечного сечения в диапазоне от 12 мм² до 50 мм². Кроме того, коэффициенты расхода (Cv) варьируются от 0,56 до 2,80, что позволяет клапанам соответствовать различным размерам приводов и требованиям к скорости.

Клапаны предлагаются в различных конфигурациях: полные одно- или двухсоленоидные блоки, только корпуса клапанов для интеграции в монтажные блоки или в качестве запасных частей, а также отдельные сменные катушки на 220 В переменного тока или 24 В постоянного тока для облегчения обслуживания на месте. Комплекты многостанционных монтажных блоков поставляются предварительно собранными с 2-10 станциями, совместимыми с моделями 4V210-08 и 4V110-06. Специальные комплекты также доступны для серий 4V310-08 и 4V310-10. Благодаря интегрированной конструкции монтажного блока несколько клапанов объединены на одной прочной основе, что упрощает установку и экономит место в компактных шкафах управления. Кроме того, централизованные порты подачи и выпуска минимизируют потребность во внешних фитингах и уменьшают потенциальные точки утечки по сравнению с трубопроводами отдельных клапанов. Независимая проводка для каждой станции также позволяет смешивать напряжения переменного и постоянного тока на одном монтажном блоке, повышая гибкость для систем, объединяющих ПЛК с ручными станциями безопасности.

Корпуса клапанов изготовлены из алюминиевого сплава и имеют конструкцию с скользящим штоком, которая обеспечивает отличное уплотнение и отзывчивую работу. Внутренняя полость подвергается точной механической обработке для минимизации трения, что приводит к низкому начальному давлению и увеличенному сроку службы. Эти клапаны не требуют масляной смазки; однако, если используется смазанный воздух, он должен непрерывно подаваться с использованием смазочного материала ISO VG32 или эквивалентного. Функция ручного управления включена в стандартную комплектацию, позволяя выполнять установку и устранение неполадок без электрического питания. Катушки имеют класс защиты IP65 с потребляемой мощностью примерно 3 ВА для версий переменного тока или 3 Вт для вариантов постоянного тока.

Рабочие характеристики включают стандартный диапазон давления от 0,15 до 0,8 МПа (21-114 фунтов на квадратный дюйм) и испытательное давление 1,2 МПа (175 фунтов на квадратный дюйм). Эти клапаны подходят для сред с температурами от -20°C до +70°C, что делает их пригодными для широкого спектра промышленных применений.

Особенности:

Доступные размеры портов варьируются от M5 и 1/8 дюйма до 1/2 дюйма. Этот диапазон включает различные модели, такие как 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 и 4V410-15, предлагая гибкость для удовлетворения различных потребностей приложений.

Эти клапаны разработаны с пилотным управлением 5/2-ходовым механизмом направленного управления, обеспечивающим надежную работу переключения, специально для двусторонних цилиндров и пневматических приводов. Эта функция повышает точность и эффективность работы.

Клиенты могут выбирать между одно- и двухсоленоидными вариантами. Двухсоленоидные модели включают функцию памяти, которая удерживает положение клапана, повышая надежность управления во время работы.

Для интеграции в систему или замены доступен вариант только корпуса клапана. Это идеально подходит, когда катушки и проводка уже установлены, позволяя бесшовную интеграцию в монтажный блок без необходимости дополнительных компонентов.

Отдельные сменные катушки предлагаются в вариантах на 220 В переменного тока и 24 В постоянного тока. Они позволяют легко обслуживать на месте, позволяя заменять катушку без необходимости замены всего узла клапана, тем самым сокращая время простоя и затраты на техническое обслуживание.

Комплекты многостанционных монтажных блоков поставляются предварительно собранными в конфигурациях от 2 до 10 станций для таких моделей, как 4V210-08 и 4V110-06. Дополнительные комплекты доступны для 4V310-08 и 4V310-10, все они разработаны для минимизации пространства для установки и времени сборки.

Интегрированный монтажный блок объединяет несколько клапанов на одной прочной основе с централизованными портами подачи и выпуска. Эта конструкция упрощает настройку системы и повышает общую долговечность.

Заметной особенностью является возможность смешивать напряжения на одном монтажном блоке. Каждая станция может быть подключена независимо, что позволяет комбинировать напряжения переменного и постоянного тока в компактном блоке монтажного блока, повышая универсальность.

Корпуса клапанов, изготовленные из алюминиевого сплава, легкие и прочные, что делает их хорошо подходящими для требовательных промышленных сред. Этот выбор материала помогает снизить общий вес системы при сохранении прочности.

Конструкция с скользящим штоком обеспечивает отличное уплотнение и чувствительный отклик с низким трением. Это приводит к плавной работе и улучшенной долговечности компонентов клапана.

Клапаны работают без необходимости смазки, что упрощает техническое обслуживание и исключает риск загрязнения масляным туманом — важное соображение в пищевой промышленности и при сборке электроники.

Ручное управление включено в стандартную комплектацию, позволяя легко устанавливать, устранять неполадки и работать в аварийных ситуациях при необходимости.

Катушки защищены по стандартам IP65, что делает их пыленепроницаемыми и устойчивыми к струям воды, что подходит для использования клапанов в сложных условиях окружающей среды.

Эти клапаны эффективно работают в диапазоне давлений от 0,15 до 0,8 МПа, подходящем для широкого спектра промышленных пневматических систем, в то время как испытательное давление составляет 1,2 МПа, обеспечивая безопасный запас для скачков давления.

Они разработаны для надежной работы в широком диапазоне температур от -20°C до +70°C, что соответствует стандартным промышленным условиям окружающей среды.

Технические параметры:

Применение:

Функция 5/2-ходового клапана используется для операций выдвижения и втягивания пневматических приводов, обеспечивая точное управление двусторонними цилиндрами. Эта конфигурация обеспечивает надежную и эффективную работу, подходящую для различных промышленных применений.

Панели автоматизации многоцилиндровых систем, оснащенные комплектами для монтажных блоков, централизуют подачу воздуха и проводку. Эта конструкция поддерживает компактные шкафы управления, которые могут вмещать до 10 станций клапанов, упрощая интеграцию и обслуживание системы.

Один монтажный блок способен размещать станции клапанов, управляемые ПЛК на 24 В постоянного тока, и ручные станции безопасности на 220 В переменного тока. Эта гибкость упрощает установку и позволяет использовать универсальные конфигурации систем управления.

Направленное управление играет решающую роль в производственном, сборочном и упаковочном оборудовании. Эти решения для управления обеспечивают эффективные процессы автоматизации в различных отраслях промышленности.

Системы управления необходимы для управления захватами, зажимами и позиционирующими приводами в операциях обработки материалов, обеспечивая точное и надежное перемещение компонентов и продуктов.

Режим работы без смазки предотвращает загрязнение производства маслом, что делает эти системы управления идеальными для чувствительных сред, таких как пищевая промышленность и сборка электроники.

Обслуживание упрощается благодаря опциям, позволяющим заменять катушки и корпуса клапанов по отдельности. Этот целенаправленный подход к ремонту позволяет избежать необходимости замены всего узла монтажного блока, сокращая время простоя и затраты.

Кастомизация:

Наш пневматический клапан AirTac 4V210-08 предлагает отличные услуги по кастомизации для удовлетворения ваших конкретных требований. Как высококачественный соленоидный клапан NAMUR, произведенный в Китае, он поставляется с сертификатом CE, гарантирующим надежную работу и безопасность.

Пилотный клапан направленного управления 5/2-ходовой имеет прочный корпус из алюминиевого сплава и стандартный материал уплотнения NBR, предназначенный для использования с воздухом, отфильтрованным до 40 мкм. Клапан обеспечивает быстрое время отклика ≤0,03 секунды, что делает его идеальным для систем точного пневматического управления.

Мы предлагаем варианты кастомизации, включая упаковку в картонные коробки и гибкие условия оплаты, такие как T/T, Western Union и Paypal. С минимальным объемом заказа всего 1 шт. и возможностью поставки 5000 шт. в месяц мы можем эффективно обрабатывать как малые, так и крупные заказы.

Срок доставки быстрый, от 1 до 7 рабочих дней после оплаты, гарантируя, что ваш пневматический соленоидный клапан G1/4 будет доставлен оперативно. Цена договорная в зависимости от объема заказа и конкретных потребностей в кастомизации, что позволяет вам получить наилучшее соотношение цены и качества.

Выберите наши услуги по кастомизации продукта для пневматического клапана AirTac 4V210-08, чтобы воспользоваться индивидуальными решениями, которые повысят производительность и надежность вашей пневматической системы.

Поддержка и услуги:

Наш продукт «Пневматический соленоидный клапан» разработан для обеспечения надежного и эффективного управления пневматическими системами. Для получения технической поддержки обратитесь к руководству по продукту для получения инструкций по установке, эксплуатации и устранению неполадок. Убедитесь, что клапан установлен в соответствии с указанным направлением потока и электрическими характеристиками, чтобы избежать повреждений и обеспечить оптимальную производительность.

Если у вас возникнут какие-либо проблемы с продуктом, проверьте электрические соединения, напряжение питания и уровни давления воздуха в соответствии со спецификациями. Рекомендуется регулярное техническое обслуживание, включая очистку компонентов клапана и проверку на утечки воздуха, для поддержания надлежащего функционирования.

Мы предлагаем полный спектр услуг, включая консультации по продуктам, помощь в установке и поддержку в устранении неполадок, чтобы помочь вам максимально повысить производительность вашего пневматического соленоидного клапана. Также доступны запасные части и модернизация для продления срока службы вашего оборудования.

Для получения технической документации, обновлений программного обеспечения и часто задаваемых вопросов посетите наш онлайн-портал поддержки. Наша команда экспертов стремится предоставлять оперативные и эффективные решения, чтобы ваши пневматические системы работали плавно и эффективно.
