Описание продукта:

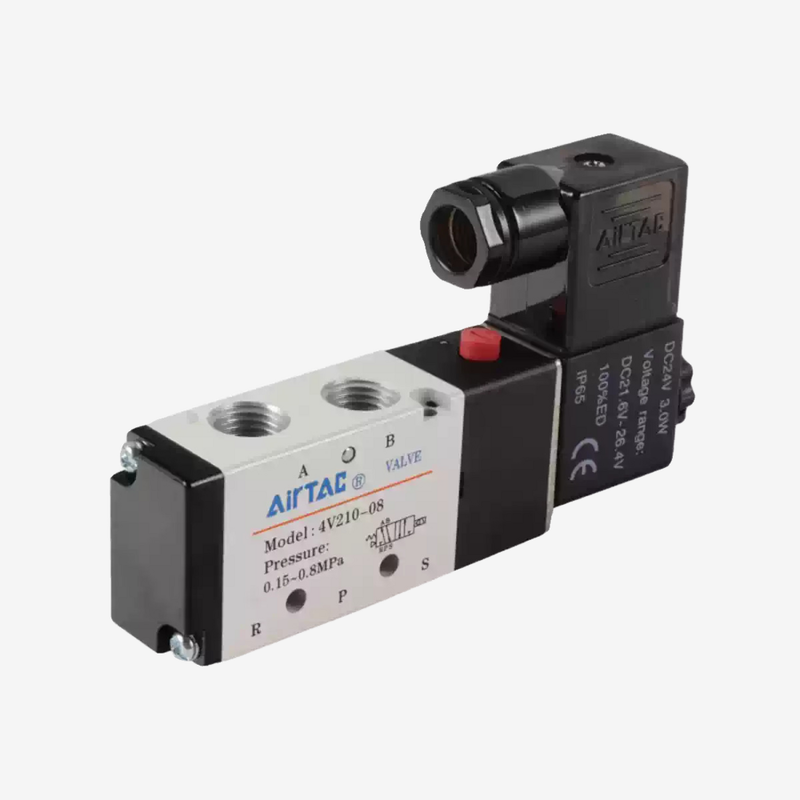

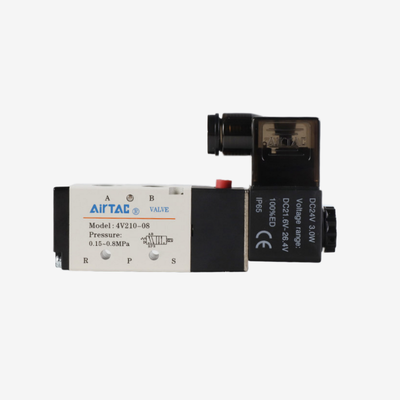

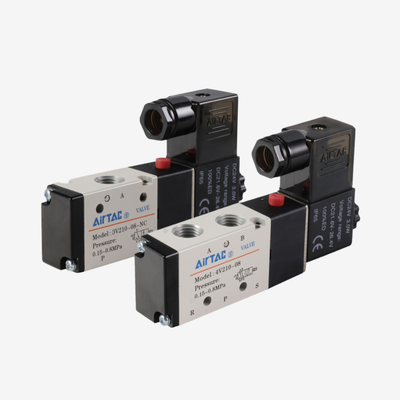

Серия 4V предлагает полный ассортимент пневматических электромагнитных клапанов 5/2 с пилотным управлением, включая отдельные сменные катушки и предварительно собранные многостанционные блоки. Эти продукты разработаны для обеспечения надежного направленного управления сжатым воздухом в системах промышленной автоматизации. Диапазон клапанов включает размеры портов от 1/8 дюйма до 1/2 дюйма, с расходами (Cv) от примерно 0,56 до 2,80, что позволяет использовать различные размеры и требования к скорости приводов.
Клапаны серии 4V доступны в виде полных одно- или двухкатушечных узлов. Кроме того, корпуса клапанов могут поставляться отдельно для интеграции в блоки или в качестве запасных частей. Для целей технического обслуживания предлагаются отдельные сменные катушки в вариантах AC220V или DC24V. Многостанционные блоки поставляются предварительно сконфигурированными в вариантах от 2 до 10 станций для моделей 4V210-08 и 4V110-06, в то время как существуют специальные блоки для серий 4V310-08 и 4V310-10. Такая конструкция блока централизует входные (P) и выпускные (R/S) порты, значительно сокращая количество внешних соединений и потенциальных точек утечки более чем на 70% по сравнению с индивидуальным подключением каждого клапана. Более того, независимая проводка станций поддерживает смешивание напряжений переменного и постоянного тока на одном блоке, предлагая универсальность для систем, интегрирующих ПЛК с ручными предохранительными выключателями.
Корпуса клапанов изготовлены из алюминиевого сплава и имеют конструкцию с скользящим штоком, которая обеспечивает чувствительное срабатывание и минимальное трение. Эти клапаны не требуют масляной смазки; однако, если используется смазанный воздух, он должен подаваться непрерывно, рекомендуется использовать смазку ISO VG32 или эквивалентную. Механизм ручного управления входит в стандартную комплектацию, облегчая установку и устранение неисправностей без электрического питания. Катушки имеют степень защиты IP65 и потребляют примерно 3 ВА (переменный ток) или 3 Вт (постоянный ток) в зависимости от варианта. Стандартный диапазон рабочего давления составляет от 0,15 до 0,8 МПа (21–114 фунтов на квадратный дюйм), с испытательным давлением от 1,2 до 1,5 МПа, в зависимости от источника.
Особенности:

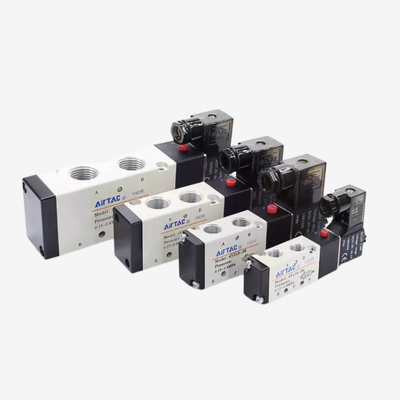

Доступные размеры портов варьируются от 1/8 дюйма до 1/2 дюйма, что позволяет использовать различные модели, включая 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 и 4V410-15. Такое разнообразие обеспечивает совместимость с широким спектром пневматических систем.
Эта серия отличается пилотным управлением 5/2, которое гарантирует надежное переключение, специально разработанное для двусторонних цилиндров и пневматических приводов. Система предлагает варианты как с одной, так и с двумя катушками; примечательно, что версии с двумя катушками обеспечивают функцию памяти, которая эффективно удерживает положение клапана.
Для большей кастомизации доступны варианты только корпуса клапана. Они идеально подходят для интеграции в блоки или для замены, когда катушки и проводка уже установлены. Кроме того, отдельные сменные катушки поставляются в вариантах AC220V и DC24V, что позволяет легко обслуживать их в полевых условиях без необходимости замены всего клапана.
Многостанционные блоки предлагаются в предварительно собранных конфигурациях от 2 до 10 станций для таких моделей, как 4V210-08 и 4V110-06. Также имеются блоки для 4V310-08 и 4V310-10, которые значительно сокращают требования к пространству для установки и время сборки.
Централизованная логистика воздуха обеспечивается унифицированными портами большого диаметра P и R/S, которые уменьшают количество внешних соединений и потенциальных точек утечки более чем на 70%. Более того, конструкция поддерживает смешивание напряжений на одном блоке с независимой проводкой станций, что позволяет смешивать напряжения переменного и постоянного тока на одном компактном блоке.
Модульная расширяемость системы включает заглушки для герметизации неиспользуемых станций, что позволяет проводить будущие модернизации без необходимости переподключения основного источника воздуха. Корпус клапана изготовлен из алюминиевого сплава, что обеспечивает легкую, но прочную конструкцию, подходящую для требовательных промышленных условий.
Используя конструкцию с скользящим штоком, клапаны обеспечивают отличное уплотнение и чувствительное срабатывание с минимальным трением. Они также работают без необходимости смазки, упрощая техническое обслуживание и устраняя риски загрязнения масляным туманом в чувствительных зонах, таких как пищевая промышленность или сборка электроники.
Каждый клапан оснащен стандартным ручным управлением для облегчения установки, отладки и аварийной работы. Катушки имеют степень защиты IP65, что делает их пыленепроницаемыми и устойчивыми к струям воды, идеально подходит для суровых условий эксплуатации.
Диапазон рабочего давления составляет от 0,15 до 0,8 МПа, что делает эти клапаны подходящими для широкого спектра промышленных пневматических применений. Кроме того, испытательное давление от 1,2 до 1,5 МПа обеспечивает запас прочности для эффективного противодействия скачкам давления.
Технические параметры:
| Защита катушки |
IP65 |
| Рабочее давление |
0,15–0,8 МПа (21–114 фунтов на квадратный дюйм) |
| Варианты напряжения катушки |
DC12V, DC24V, AC110V, AC220V |
| Ручное управление |
Стандартное |
| Материал корпуса |
Алюминиевый сплав |
| Тип клапана |
Клапан направленного управления с пилотным управлением 5/2 |
| Рабочая среда |
Фильтрованный воздух (40 мкм) |
| Материал уплотнения |
NBR (стандарт) |
Применения:
Управление двусторонними цилиндрами
Функция 5/2 предназначена для эффективного управления операциями выдвижения и втягивания пневматических приводов. Этот метод управления обеспечивает точное и надежное перемещение в двусторонних цилиндрах, что делает его идеальным для различных промышленных применений.
Панели автоматизации с несколькими цилиндрами
Блоки облегчают централизованную подачу воздуха и оптимизированную проводку в компактных шкафах управления. Эти панели могут вмещать до 10 станций клапанов, упрощая интеграцию и управление несколькими цилиндрами в автоматизированных системах.
Системы управления со смешанным напряжением
Один блок может одновременно размещать станции с ПЛК на 24 В постоянного тока и ручные предохранительные станции на 220 В переменного тока. Эта гибкость позволяет беспрепятственно интегрировать различные компоненты управления напряжением в одну систему.
Применения в промышленной автоматизации
Решения для направленного управления широко используются в производственном, сборочном и упаковочном оборудовании. Эти системы помогают повысить эффективность работы и точность в различных промышленных процессах.
Обработка материалов
Эффективное управление захватами, зажимами и позиционирующими приводами играет жизненно важную роль в операциях обработки материалов. Эти устройства обеспечивают точное и последовательное перемещение предметов на производственных линиях.
Сборка пищевых продуктов и электроники
Бесмазочная работа имеет решающее значение для линий сборки пищевых продуктов и электроники, поскольку она предотвращает загрязнение маслом. Эта функция поддерживает чистоту и качество продукции, соответствуя строгим отраслевым стандартам.
Полевое обслуживание и модернизация
Обслуживание упрощается благодаря наличию сменных катушек и вариантов только корпуса клапана. Это позволяет проводить целевой ремонт без необходимости замены всего узла блока, сокращая время простоя и затраты.
Кастомизация:
Наш пневматический клапан AirTac 4V110-M5 предлагает исключительные услуги по кастомизации для удовлетворения ваших конкретных требований. Произведенный в Китае и сертифицированный CE, этот соленоидный клапан NAMUR обеспечивает высокое качество и надежную работу для различных промышленных применений.
Мы предоставляем гибкие варианты, включая выбор напряжения катушки, такие как DC12V, DC24V, AC110V и AC220V, чтобы соответствовать вашим рабочим потребностям. Соленоидный клапан эффективно работает в диапазоне давлений от 0,15 до 0,8 МПа (21–114 фунтов на квадратный дюйм) и имеет защиту катушки IP65 для долговечности в сложных условиях.
Стандартный материал уплотнения - NBR, идеально подходит для использования с фильтрованным воздухом (40 мкм), обеспечивая оптимальную функциональность и долговечность. Наше минимальное количество заказа составляет всего 1 шт., а производственная мощность составляет 5000 шт. в месяц, что позволяет выполнять как мелкие, так и крупные заказы.
Упаковка надежно осуществляется в картонные коробки для защиты продукции во время транспортировки. Срок доставки составляет от 1 до 7 рабочих дней после подтверждения оплаты. Условия оплаты гибкие и включают T/T, Western Union и Paypal.
Цены обсуждаются для соответствия вашему бюджету и объему проекта. Выберите наши услуги по кастомизации пневматических клапанов AirTac для надежного, эффективного и индивидуального решения с соленоидным клапаном, разработанного для удовлетворения ваших конкретных промышленных потребностей.
Упаковка и доставка:
Упаковка и доставка продукта
Пневматический соленоидный клапан тщательно упаковывается, чтобы гарантировать его доставку в идеальном состоянии. Каждый клапан индивидуально упаковывается в защитные материалы и помещается в прочную коробку индивидуального дизайна, чтобы предотвратить любые повреждения во время транспортировки. Упаковка включает антистатические и влагостойкие компоненты для поддержания целостности продукта.
Для оптовых заказов продукция надежно упаковывается в усиленные картонные коробки с соответствующей амортизацией для минимизации перемещения и ударов. Все упаковки четко маркируются информацией о продукте, инструкциями по обращению и деталями доставки.
Варианты доставки включают авиаперевозки, морские перевозки и экспресс-курьерские услуги, в зависимости от требований заказчика и пункта назначения. Мы обеспечиваем своевременную отправку и предоставляем информацию для отслеживания, чтобы клиенты могли контролировать свою доставку до момента получения.
Наша команда логистики тесно сотрудничает с надежными перевозчиками, чтобы гарантировать безопасную и своевременную доставку пневматического соленоидного клапана по всему миру.
