Описание продукта:
Серия 4V включает в себя полный ассортимент пневматических электромагнитных клапанов 5/2-ходовых с пилотным управлением, включая отдельные сменные катушки и предварительно собранные многостанционные блоки. Эти продукты разработаны для обеспечения надежного направленного управления сжатым воздухом в приложениях промышленной автоматизации. Клапаны доступны с размерами портов от 1/8 дюйма до 1/2 дюйма, а их пропускная способность (Cv) варьируется от примерно 0,56 до 2,80, что позволяет использовать различные размеры приводов и требования к скорости.
Клиенты могут выбрать полные сборки одно- или двухкатушечных электромагнитных клапанов, корпуса клапанов, предназначенные для интеграции или замены в блоках, а также отдельные сменные катушки, доступные в версиях AC220V или DC24V для обслуживания на месте. Многостанционные блоки поставляются предварительно сконфигурированными в вариантах от 2 до 10 станций, специально разработанных для моделей 4V210-08 и 4V110-06. Кроме того, предлагаются специальные блоки для серий 4V310-08 и 4V310-10. Эта конструкция блока оптимизирует централизацию портов P (вход) и R/S (выход), эффективно минимизируя внешние соединения и сокращая потенциальные точки утечки более чем на 70% по сравнению с индивидуальным подключением каждого клапана.
Независимая проводка для каждой станции позволяет комбинировать напряжения переменного и постоянного тока на одном блоке, повышая гибкость системы, особенно при интеграции ПЛК с ручными предохранительными выключателями. Корпус клапана, изготовленный из алюминиевого сплава, имеет конструкцию с скользящим штоком, обеспечивающую чувствительное срабатывание с низким трением.
Эти клапаны не требуют масляной смазки; однако, если используется смазанный воздух, он должен подаваться непрерывно, с рекомендацией смазочного материала ISO VG32 или эквивалентного. Каждый клапан оснащен функцией ручного управления, которая облегчает установку и устранение неполадок без необходимости электропитания. Катушки имеют класс защиты IP65 и потребляют мощность примерно 3 ВА для переменного тока или 3 Вт для постоянного тока.
Стандартный диапазон рабочего давления клапанов составляет от 0,15 до 0,8 МПа (от 21 до 114 фунтов на квадратный дюйм), в то время как испытательное давление варьируется от 1,2 до 1,5 МПа в зависимости от конкретного источника. Это обеспечивает надежную работу в различных промышленных условиях.
Особенности:

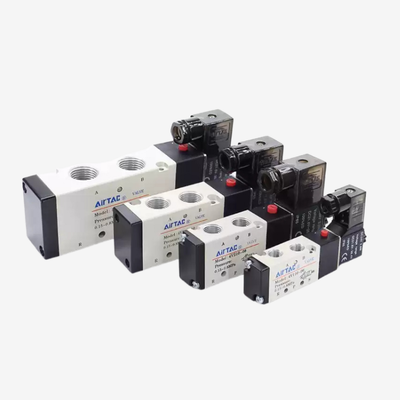

Размеры портов этих клапанов варьируются от 1/8 дюйма до 1/2 дюйма, включая такие модели, как 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 и 4V410-15. Это разнообразие обеспечивает совместимость с широким спектром пневматических применений.

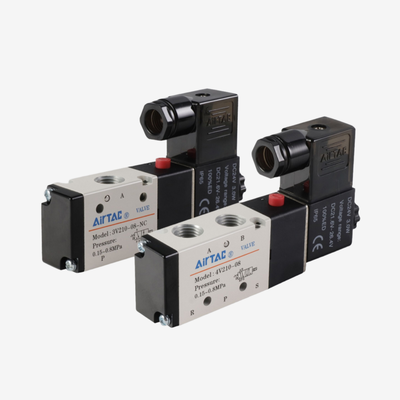

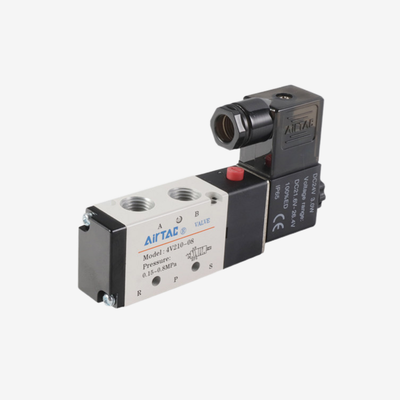

Обладая конструкцией направленного управления с пилотным управлением 5/2-ходовым, эти клапаны обеспечивают надежные возможности переключения, идеально подходящие для двусторонних цилиндров и пневматических приводов. Пользователи могут выбирать между одно- и двухкатушечными конфигурациями, причем двухкатушечные версии обеспечивают функцию памяти для удержания положения.

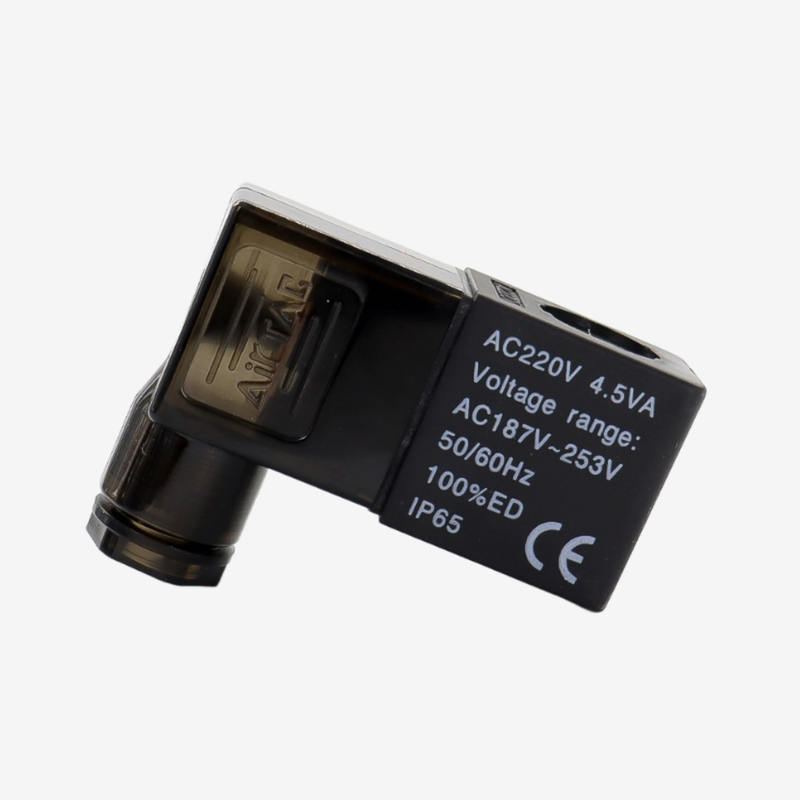

Для гибкости существует возможность приобрести корпус клапана отдельно. Это полезно для интеграции в блоки или замены, когда катушки и проводка уже установлены. Кроме того, доступны отдельные сменные катушки в вариантах AC220V и DC24V, что позволяет проводить обслуживание на месте без необходимости замены всей сборки клапана.
Многостанционные блоки доступны в предварительно собранных конфигурациях от 2 до 10 станций для таких моделей, как 4V210-08 и 4V110-06. Также предоставляются блоки для 4V310-08 и 4V310-10 для минимизации установочного пространства и значительного сокращения времени сборки.
Система использует централизованную логистику воздуха с портами P и R/S большого диаметра, что значительно уменьшает количество внешних соединений и потенциальных точек утечки более чем на 70%. Кроме того, независимая проводка станций поддерживает смешивание напряжений на одном компактном блоке, позволяя одновременно использовать напряжения переменного и постоянного тока.
Модульное расширение облегчается за счет использования заглушек, которые герметизируют неиспользуемые станции. Эта конструкция позволяет проводить будущие модернизации без необходимости переподключения основного источника воздуха, повышая гибкость и масштабируемость системы.
Корпуса клапанов изготовлены из алюминиевого сплава, что обеспечивает легкое, но прочное решение, подходящее для требовательных промышленных сред. Конструкция с скользящим штоком обеспечивает превосходную герметичность и чувствительное срабатывание с минимальным трением.
Эти клапаны работают без необходимости смазки, упрощая процедуры обслуживания и предотвращая загрязнение масляным туманом, что крайне важно в таких отраслях, как пищевая промышленность и сборка электроники. Ручное управление включено в стандартную комплектацию, помогая при установке, устранении неполадок и аварийных операциях.
Катушки имеют защиту IP65, что делает их пыленепроницаемыми и устойчивыми к струям воды, обеспечивая надежную работу даже в сложных условиях. Диапазон рабочего давления составляет от 0,15 до 0,8 МПа, что делает эти клапаны подходящими для широкого спектра промышленных пневматических систем.
Кроме того, клапаны рассчитаны на испытательное давление от 1,2 до 1,5 МПа, обеспечивая запас прочности, который защищает от скачков давления и повышает общую надежность системы.
Технические параметры:
| Материал уплотнения |
NBR (стандарт) |
| Материал корпуса |
Алюминиевый сплав |
| Ручное управление |
Стандарт |
| Рабочая среда |
Фильтрованный воздух (40 мкм) |
| Тип клапана |
5/2-ходовой направленный клапан с пилотным управлением |
| Варианты напряжения катушки |
DC12V, DC24V, AC110V, AC220V |
| Защита катушки |
IP65 |
| Рабочее давление |
0,15–0,8 МПа (21–114 фунтов на квадратный дюйм) |
Применение:
Управление двусторонними цилиндрами
5/2-ходовой клапан обеспечивает точное управление выдвижением и втягиванием пневматических приводов. Эта конфигурация обеспечивает эффективную и надежную работу двусторонних цилиндров в различных промышленных применениях.
Панели автоматизации с несколькими цилиндрами
Блоки разработаны для централизации как подачи воздуха, так и проводки, что помогает создавать компактные шкафы управления. Эти панели могут вмещать до 10 станций клапанов, что делает их идеальными для сложных задач автоматизации, связанных с несколькими цилиндрами.
Системы управления со смешанным напряжением
Один блок способен поддерживать системы управления со смешанным напряжением, размещая станции, управляемые ПЛК на 24 В постоянного тока, и ручные предохранительные станции на 220 В переменного тока. Эта гибкость упрощает интеграцию и повышает универсальность системы управления.
Приложения промышленной автоматизации
Клапаны направленного действия широко используются в производственном, сборочном и упаковочном оборудовании для обеспечения плавных и точных операций. Эти клапаны играют решающую роль в повышении производительности и поддержании стабильного рабочего процесса.
Обработка материалов
Системы управления управляют захватами, зажимами и позиционирующими приводами, обеспечивая эффективную обработку материалов. Этот точный контроль необходим для задач автоматизации, связанных с манипулированием и размещением компонентов.
Сборка пищевых продуктов и электроники
Бесмазочная работа этих пневматических компонентов предотвращает загрязнение масляным туманом на производственных линиях, что крайне важно в процессах сборки пищевых продуктов и электроники. Эта функция обеспечивает качество продукции и соответствие отраслевым стандартам.
Полевое обслуживание и модернизация
Запасные части, такие как катушки и корпуса клапанов, доступны отдельно, что позволяет проводить целевой ремонт без необходимости замены всей сборки блока. Этот подход снижает время простоя и затраты на обслуживание на месте.
Кастомизация:
Наш пневматический клапан AirTac 4V110-M5 предлагает исключительные услуги по кастомизации для удовлетворения ваших конкретных требований. Произведенный в Китае и сертифицированный CE, этот 5/2-ходовой направленный клапан с пилотным управлением разработан с прочным корпусом из алюминиевого сплава и защитой катушки класса IP65, обеспечивая надежную работу в различных промышленных применениях.
Мы предоставляем гибкие возможности кастомизации пневматического клапана, поддерживая рабочее давление от 0,15 до 0,8 МПа (от 21 до 114 фунтов на квадратный дюйм) и совместимость с фильтрованным воздухом (40 мкм). С минимальным объемом заказа всего 1 штука и возможностью поставки 5000 штук в месяц мы можем эффективно выполнять заказы любого размера. Цены договорные, чтобы соответствовать вашему бюджету, а упаковка надежно осуществляется в картонные коробки.
Срок доставки составляет от 1 до 7 рабочих дней после оплаты, с удобными условиями оплаты, включая T/T, Western Union и PayPal. Доверьтесь нашим услугам по кастомизации пневматических клапанов, чтобы получить высококачественные, надежные и индивидуальные решения для клапанов, которые идеально соответствуют вашим эксплуатационным потребностям.
Упаковка и доставка:
Упаковка продукта:
Пневматический электромагнитный клапан тщательно упаковывается для обеспечения защиты во время транспортировки. Каждый клапан индивидуально упаковывается в прочный антистатический пластиковый пакет для предотвращения повреждения влагой и пылью. Затем отдельные единицы помещаются в пенопластовые вставки, вырезанные по индивидуальному заказу, внутри прочной картонной коробки, чтобы минимизировать перемещение и поглощать удары. Внешняя упаковка маркируется деталями продукта, инструкциями по обращению и информацией о доставке для обеспечения безопасной и точной доставки.
Доставка:
Мы предлагаем надежные варианты доставки для оперативной и безопасной доставки пневматического электромагнитного клапана. Продукция отправляется через проверенных перевозчиков с возможностью отслеживания всех заказов. В зависимости от пункта назначения, методы доставки включают стандартную наземную, ускоренную и авиационную доставку. Все отправления соответствуют международным правилам доставки, и предоставляется необходимая документация для таможенного оформления, чтобы обеспечить беспрепятственную доставку по всему миру.
