Описание продукта:

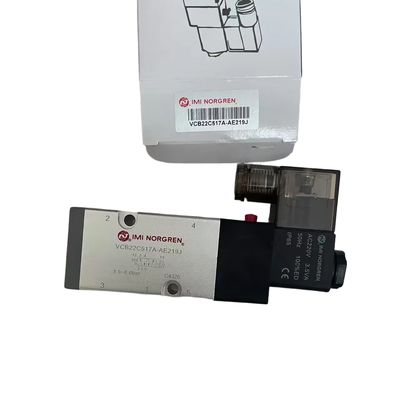

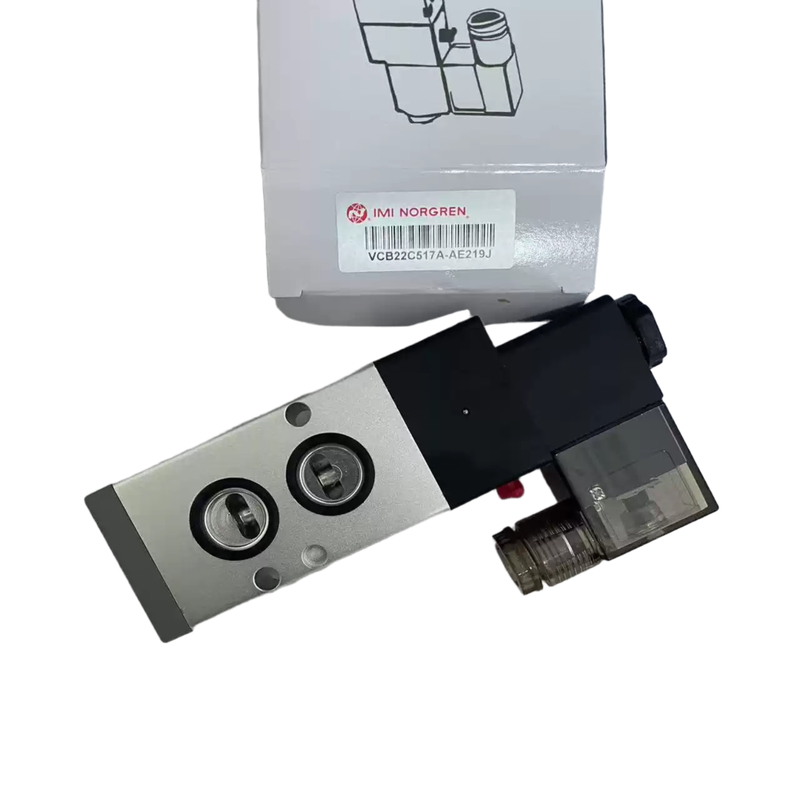

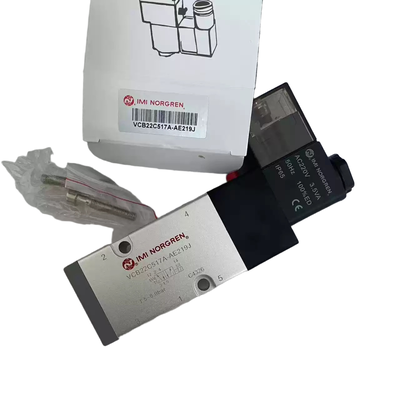

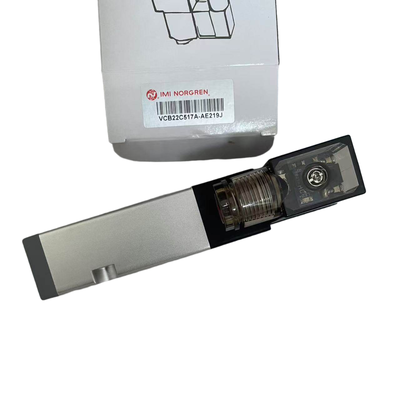

Серия VCB22 от IMI Norgren представляет собой высокопроизводительную линейку золотниковых клапанов с электромагнитным приводом, предназначенных для надежного управления направлением в промышленной пневматической автоматизации. Эта серия предлагает универсальные конфигурации, включая функции управления направлением 3/2, 5/2 и 5/3, что делает ее подходящей для широкого спектра пневматических применений.
Серия VCB22, изготовленная в компактном алюминиевом корпусе, оснащена стандартными светодиодными индикаторами и внутренней системой подачи пилотного воздуха. Она поддерживает расход воздуха от 245 до 3350 литров в минуту, эффективно удовлетворяя потребности пневматических цепей от маломощных до высокопроизводительных.
Эти клапаны поставляются четырех различных ширин — 18 мм, 22 мм, 27 мм и 34 мм — и имеют различные варианты размеров портов, включая M5, G1/8, G1/4, G3/8 и G1/2. Кроме того, серия поддерживает стандарты монтажа NAMUR, что облегчает сборку и техническое обслуживание благодаря системе модульных оснований.
Серия VCB22 от IMI Norgren широко используется в различных отраслях промышленности, таких как упаковочное оборудование, автомобильное производство, переработка пищевых продуктов и напитков, текстильное оборудование, химическая переработка и общая промышленная автоматизация, что подчеркивает ее универсальность и надежность.
Особенности:
Эти промышленные электромагнитные клапаны являются оригинальной продукцией надежного бренда IMI Norgren, известного своим высоким качеством и надежностью. Они поставляются в различных конфигурациях управления направлением, включая типы 3/2, 5/2 и 5/3, отвечающие разнообразным потребностям применения.
Клапаны доступны в четырех различных ширинах: 18 мм (тип A), 22 мм (тип B), 27 мм (тип C) и 34 мм (тип D). Этот диапазон обеспечивает гибкость в выборе подходящего размера в зависимости от конкретных требований системы. Наряду с вариантами размеров, имеются комплексные варианты портов, такие как M5, G1/8, G1/4, G3/8 и G1/2, а также специализированные порты NAMUR G1/4 и G3/8.
Разработанные для высокой пропускной способности, эти клапаны могут пропускать от 245 до 3350 литров в минуту при давлении на входе 6 бар и перепаде давления 1 бар. Для удобства эксплуатации каждый клапан оснащен стандартным светодиодным индикатором, который четко отображает состояние питания, а ручное управление имеет механизм блокировки нажатием и поворотом для облегчения задач ввода в эксплуатацию и технического обслуживания.
Созданные для непрерывного промышленного использования, клапаны имеют 100% рабочий цикл, обеспечивая долговременную надежную работу. Они также имеют класс защиты IP65, что делает их пригодными для суровых и требовательных условий. Прочный алюминиевый корпус обеспечивает легкую, но прочную конструкцию, а уплотнения NBR обеспечивают эффективную работу со сжатым воздухом.
Установка упрощается благодаря системе монтажа на модульном основании, которая не только оптимизирует трубопровод, но и позволяет собирать модули. Конструкция включает внутреннюю подачу пилотного воздуха, устраняя необходимость во внешнем источнике пилотного воздуха. Кроме того, клапаны допускают отклонение напряжения на ±10%, компенсируя типичные промышленные колебания напряжения.
Клиенты могут выбирать между одноэлектромагнитными клапанами с пружинным возвратом или двухэлектромагнитными вариантами. Кроме того, для клапанов управления направлением 5/3 предлагаются три функции центрального положения: Все порты заблокированы (APB), Центр открыт на выпуск (COE) и Центр открыт на подачу (COP), обеспечивая универсальные варианты управления, адаптированные к конкретным требованиям применения.
Технические параметры:
| Среда |
Сжатый воздух, фильтрованный до 40 мкм, смазанный или несмазанный |
| Серия |
VCB22 |
| Расход |
От 245 до 3350 л/мин |
| Температура окружающей среды/среды |
-5°C до +70°C |
| Бренд |
IMI Norgren |
| Тип клапана |
Золотниковый клапан с электромагнитным приводом |
| Функции |
3/2 НЗ, 3/2 НО, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Пилотная подача |
Внутренняя |
| Рабочее давление |
От 1,5 до 8 бар |
| Варианты напряжения |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
Применения:
Применения электромагнитных клапанов серии Norgren VCB22
Электромагнитные клапаны серии Norgren VCB22 широко используются в различных промышленных секторах. Эти клапаны обеспечивают надежные решения для пневматического управления, адаптированные к различным производственным потребностям и потребностям автоматизации.
Упаковочное оборудование
Они часто используются для управления пневматическим приводом в линиях упаковки пищевых продуктов, процессах формирования коробок и операциях розлива, обеспечивая эффективное и точное управление.
Автомобильное производство
В автомобильной промышленности эти клапаны облегчают переключение воздушных контуров для сварочных приспособлений, сборочных линий и роботизированных рабочих ячеек, способствуя оптимизации производственных процессов.
Пищевая промышленность и производство напитков
Клапаны обеспечивают автоматизированное управление оборудованием для розлива, маркировочными машинами и системами сортировки, повышая точность и скорость в производстве пищевых продуктов и напитков.
Текстильное оборудование
Они также играют важную роль в обеспечении пневматического привода для ткацких станков, красильных машин и линий обработки тканей в текстильном производстве.
Химическая и фармацевтическая промышленность
Эти электромагнитные клапаны используются для пневматической изоляции в контурах технологических жидкостей и имеют решающее значение в химической и фармацевтической промышленности, хотя перед использованием следует проверить совместимость среды.
Электроника и полупроводники
В секторах электроники и полупроводников серия VCB22 обеспечивает точное пневматическое управление для оборудования чистых помещений, станций сборки печатных плат (PCB) и систем контроля.
Общая промышленная автоматизация
Клапаны обеспечивают управление направлением в различных задачах автоматизации, таких как загрузка и выгрузка машин, работа конвейеров, подъемники и перемещение поворотных столов.
Применения NAMUR
Серия разработана для прямой установки на пневматические приводы, включая цилиндры и управляющие клапаны, в соответствии со стандартом NAMUR для бесшовной интеграции.
Модульные системы
Кроме того, клапаны VCB22 подходят для централизованной установки нескольких клапанов с использованием модульных оснований, что обеспечивает оптимизированные и интегрированные решения для трубопроводов в модульных системах.
Поддержка и услуги:
Электромагнитные клапаны Norgren разработаны для обеспечения надежного и эффективного управления пневматическими и гидравлическими системами. Для получения технической поддержки, пожалуйста, убедитесь, что у вас под рукой номер модели продукта, спецификации и детали применения, чтобы обеспечить точную помощь.
Наша команда технической поддержки может помочь с руководством по установке, устранением неполадок, советами по техническому обслуживанию и выбором продукта для обеспечения оптимальной работы вашего электромагнитного клапана Norgren.
Мы также предлагаем ряд услуг, включая ремонт и восстановление, поставку запасных частей и индивидуальную конфигурацию для удовлетворения конкретных потребностей применения.
Для получения подробной документации по продукту, включая технические описания, руководства и CAD-модели, пожалуйста, обратитесь к официальному веб-сайту Norgren или каталогу продукции.
Убедитесь, что все установки соответствуют соответствующим стандартам безопасности и условиям эксплуатации, указанным в документации по продукту, для обеспечения безопасной и эффективной работы.
Упаковка и доставка:
Электромагнитный клапан Norgren тщательно упаковывается для обеспечения максимальной защиты во время транспортировки. Каждый клапан индивидуально запечатан в защитную пластиковую пленку, а затем помещен во вставку из пеноматериала, изготовленную по индивидуальному заказу, внутри прочной картонной коробки, чтобы предотвратить любое смещение или повреждение.
Для доставки упакованный продукт помещается в прочный внешний картон с четкой маркировкой, указывающей содержимое и инструкции по обращению. Мы используем надежные курьерские службы, которые предоставляют отслеживание и страхование для гарантии безопасной и своевременной доставки.
Все используемые упаковочные материалы соответствуют экологическим стандартам, гарантируя, что электромагнитный клапан Norgren будет доставлен в идеальном состоянии при минимизации воздействия на окружающую среду.
