Описание продукта:

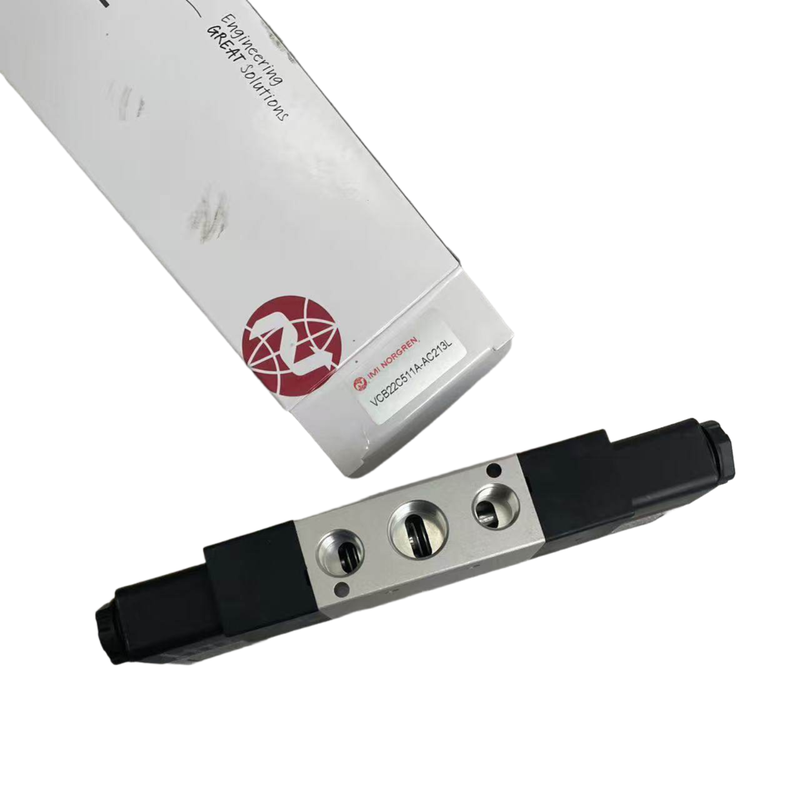

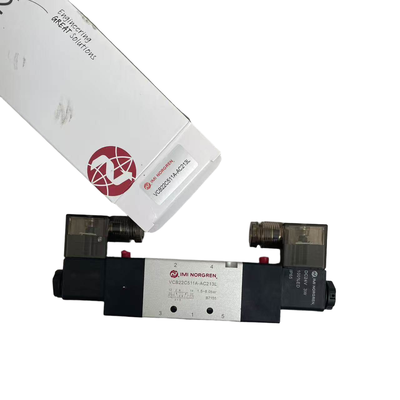

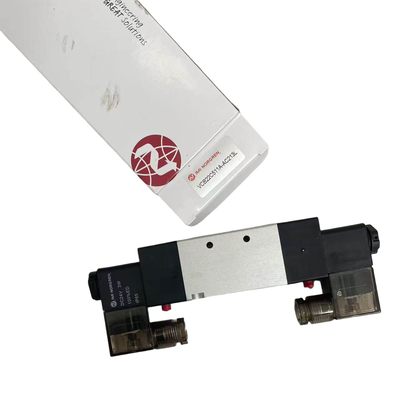

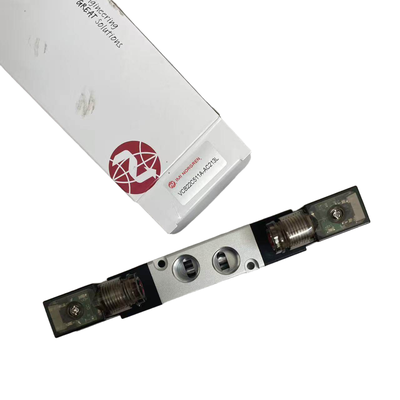

Серия VCB22 от IMI Norgren — это высокопроизводительный золотниковый клапан с электромагнитным управлением, разработанный для обеспечения универсальных функций направленного управления, включая конфигурации 3/2, 5/2 и 5/3. Он предназначен для широкого спектра промышленных пневматических задач автоматизации, что делает его важным компонентом для различных применений.
Эта серия оснащена компактным алюминиевым корпусом со стандартными светодиодными индикаторами для удобного мониторинга состояния. Он также включает внутренний подвод пилотного воздуха, обеспечивающий эффективную работу. Клапаны поддерживают расход от 245 до 3350 литров в минуту, эффективно удовлетворяя потребности пневматических цепей от миниатюрных установок до систем с высоким расходом.
Серия VCB22 предлагается в четырех различных ширинах клапанов — 18 мм, 22 мм, 27 мм и 34 мм — с различными размерами портов, такими как M5, G1/8, G1/4, G3/8 и G1/2. Кроме того, серия поддерживает варианты монтажа NAMUR, обеспечивая гибкость при установке. Конструкция системы подложки облегчает сборку коллектора и упрощает процессы технического обслуживания.
Благодаря своей прочной конструкции и адаптивности серия VCB22 широко используется в различных отраслях промышленности, включая упаковочное оборудование, автомобилестроение, пищевую промышленность и производство напитков, текстильное оборудование, химическую промышленность и общую промышленную автоматизацию.
Особенности:
Оцените премиальное качество от оригинальных промышленных электромагнитных клапанов IMI Norgren, надежного имени в отрасли. Эти клапаны разработаны для обеспечения надежной работы и долговечности в различных промышленных применениях.
Они поставляются в нескольких конфигурациях направленного управления, включая типы 3/2, 5/2 и 5/3, предлагая универсальные решения для удовлетворения ваших конкретных потребностей в управлении. Кроме того, вы можете выбрать одну из четырех различных ширин клапанов: 18 мм (тип A), 22 мм (тип B), 27 мм (тип C) и 34 мм (тип D), что обеспечивает идеальное соответствие вашей установке.
Клапаны предлагают широкий спектр вариантов портов, таких как M5, G1/8, G1/4, G3/8 и G1/2, а также порты стандарта NAMUR G1/4 и G3/8 для различных требований к подключению. Эта гибкость повышает их адаптивность в различных системах.
Благодаря высокой пропускной способности от 245 до 3350 литров в минуту при давлении на входе 6 бар (и перепаде давления 1 бар) эти электромагнитные клапаны способны эффективно справляться с высокими расходами.
Каждый клапан оснащен стандартным светодиодным индикатором для легкого визуального подтверждения состояния питания. Включение кнопки ручного управления с поворотом позволяет легко вводить в эксплуатацию и проводить техническое обслуживание без лишних хлопот.
Разработанные для непрерывного использования, эти клапаны имеют 100% рабочий цикл, обеспечивая надежную работу в течение длительных периодов эксплуатации. Класс защиты IP65 делает их пригодными для использования в суровых промышленных условиях, защищая от пыли и влаги.
Прочный, но легкий алюминиевый корпус повышает долговечность, сохраняя при этом общий вес управляемым. Уплотнения из NBR используются для оптимизации производительности в приложениях со сжатым воздухом, гарантируя эффективное уплотнение и долговечность.
Установка упрощается благодаря системе монтажа на подложке, которая упрощает схемы трубопроводов и поддерживает сборку коллектора. Внутренний подвод пилотного воздуха устраняет необходимость во внешнем пилоте, снижая сложность и время установки.
Клапаны рассчитаны на промышленные колебания напряжения с допуском ±10%, обеспечивая стабильную работу, несмотря на флуктуации. Клиенты могут выбирать между моделями с одним электромагнитом (с возвратом пружины) или вариантами с двумя электромагнитами в соответствии со своими предпочтениями управления.
Для 5/3 направленных клапанов доступны три центральные функции: все порты заблокированы (APB), центральный выпуск открыт (COE) и центральное давление открыто (COP), что обеспечивает дополнительную гибкость управления для сложных пневматических цепей.
Технические параметры:
| Бренд |
IMI Norgren |
| Функции |
3/2 НЗ, 3/2 НО, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Пилотная подача |
Внутренняя |
| Рабочее давление |
1,5 - 8 бар |
| Температура окружающей среды/среды |
-5°C до +70°C |
| Расход |
245 - 3350 л/мин |
| Серия |
VCB22 |
| Среда |
Сжатый воздух, отфильтрованный до 40 мкм, смазанный или несмазанный |
| Варианты напряжения |
24 В постоянного тока, 24 В переменного тока, 110 В переменного тока, 220 В переменного тока, 240 В переменного тока |
| Тип клапана |
Золотниковый клапан с электромагнитным приводом |
Применение:
Электромагнитные клапаны серии Norgren VCB22 находят широкое применение в различных отраслях промышленности. Их прочная конструкция и универсальная функциональность делают их идеальными для множества задач пневматического управления.
В индустрии упаковочного оборудования эти клапаны необходимы для управления пневматическими приводами, используемыми в упаковке пищевых продуктов, формовке коробок и операциях на линиях розлива. Их надежная работа обеспечивает плавные и эффективные процессы упаковки.
Автомобильная промышленность полагается на серию VCB22 для переключения воздушных цепей в сварочных приспособлениях, сборочных линиях и роботизированных рабочих ячейках. Эти клапаны способствуют точным и автоматизированным производственным процессам.
В пищевой промышленности и производстве напитков электромагнитные клапаны используются для автоматизации управления на разливочном оборудовании, маркировочных машинах и системах сортировки. Их применение способствует поддержанию высокой производительности и точности в переработке.
Текстильное оборудование также выигрывает от серии VCB22 благодаря пневматическим приводам для ткацких станков, окрасочного оборудования и линий обработки тканей. Это повышает автоматизацию и надежность текстильного производства.
В химической и фармацевтической областях клапаны обеспечивают пневматическую изоляцию в контурах технологических жидкостей. Важно проверять совместимость среды при использовании этих клапанов в таких условиях для обеспечения безопасной и эффективной работы.
Электронная и полупроводниковая промышленность использует электромагнитные клапаны VCB22 для точного пневматического управления в оборудовании для чистых помещений, сборке печатных плат и системах контроля. Это поддерживает высокие стандарты чистоты и точности в производстве.
Для общей промышленной автоматизации эти клапаны обеспечивают направленное управление в различных машинах, таких как системы загрузки и выгрузки, конвейеры, подъемники и поворотные столы. Их интеграция помогает оптимизировать промышленные процессы.
Серия VCB22 также разработана для применений NAMUR, позволяя напрямую монтировать ее на пневматические приводы, включая цилиндры и клапаны управления, в соответствии со стандартами NAMUR, обеспечивая стандартизированную и упрощенную установку.
Наконец, в системах коллекторов клапаны поддерживают централизованную установку нескольких клапанов через подложки, что позволяет интегрировать и эффективно конфигурировать трубопроводы в сложных пневматических установках.
Поддержка и услуги:
Norgren стремится предоставлять исключительную техническую поддержку и услуги для своих продуктов электромагнитных клапанов. Наша команда экспертов предлагает всестороннюю помощь для обеспечения оптимальной производительности и надежности ваших электромагнитных клапанов в различных применениях.
Мы предоставляем подробную документацию по продуктам, включая руководства по установке, технические характеристики и руководства по техническому обслуживанию, чтобы помочь вам эффективно понимать и использовать ваши электромагнитные клапаны. Наша команда технической поддержки готова помочь с выбором продукта, устранением неполадок и решением любых эксплуатационных проблем, с которыми вы можете столкнуться.
Кроме того, Norgren предлагает услуги по ремонту и техническому обслуживанию для продления срока службы ваших электромагнитных клапанов, обеспечивая минимальное время простоя и постоянную эффективность. Мы также предоставляем индивидуальные решения и консультации, адаптированные к вашим конкретным промышленным требованиям.
Для получения дополнительной технической поддержки и запросов на обслуживание, пожалуйста, обратитесь к веб-сайту Norgren или свяжитесь с вашим местным представителем Norgren.
Упаковка и доставка:
Электромагнитный клапан Norgren тщательно упаковывается для обеспечения максимальной защиты во время транспортировки. Каждый клапан индивидуально запечатан в антистатическую, влагостойкую упаковку для предотвращения повреждения от факторов окружающей среды. Затем продукт помещается в прочную коробку из гофрированного картона с соответствующими амортизирующими материалами для поглощения ударов и вибраций.
При доставке упакованные электромагнитные клапаны обрабатываются в соответствии со строгими мерами контроля качества для поддержания целостности продукта. Отгрузка обычно осуществляется через надежные курьерские службы с возможностью отслеживания для обеспечения своевременной и безопасной доставки. Крупные заказы надежно паллетируются для минимизации перемещения и потенциального повреждения во время транспортировки.
