Описание продукта:
Серия HG-C состоит из компактных датчиков лазерного смещения CMOS, предназначенных для обеспечения стабильных и высокоточных измерений расстояния и положения в приложениях промышленной автоматизации.Каждый датчик включает в себя CMOS лазерную оптическую систему в сочетании с встроенным зеркалом, что позволяет иметь тонкий профиль тела, обеспечивая при этом точность измерений, сравнимую со специализированными датчиками смещения.

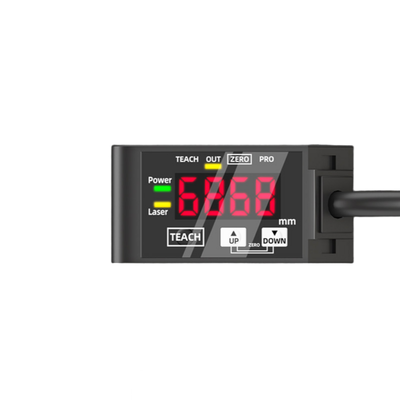

Ключевой особенностью этих датчиков является 7-сегментный цифровой дисплей, который непосредственно показывает измеренные расстояния в миллиметрах.Это позволяет операторам легко проверять показания и устанавливать пороговые значения на месте без необходимости каких-либо внешних устройств программирования.
Серия HG-C предлагает пять различных расстояний центров измерений: 30 мм, 50 мм, 100 мм, 200 мм и 400 мм. Соответствующие диапазоны измерений варьируются от ±5 мм до ±200 мм,с повторяемостью в зависимости от модели от 10 до 800 мкмДля линейности модели 30 мм, 50 мм и 100 мм сохраняют ± 0,1% полной шкалы, в то время как датчики более длинного диапазона имеют спецификации линейности ± 0,2% или ± 0,3% полной шкалы.
Эти датчики обеспечивают универсальные возможности вывода, включая аналоговое напряжение (0 V 5 V), аналоговый ток (4 20 mA) и выходы управления открытым коллектором NPN или PNP.Пользователи могут выбрать режим работы выхода управления как Light-ON или Dark-ON, в зависимости от требований к приложению.
Встроенные в компактный корпус с рейтингом IP67, датчики серии HG-C устойчивы к таким факторам окружающей среды, как попадание пыли и воды.Они работают надежно при температурах от -10°C до +45°C и предназначены для выдержки вибраций и ударов, встречающихся в промышленных условияхПолучая питание от 1224 В постоянного тока, эти датчики потребляют низкий ток 40 мА или меньше при 24 В постоянного тока.или 10 мс для различных скоростей нанесения.
В зависимости от конкретной модели датчики серии HG-C сертифицированы на соответствие стандартам CE, UKCA, FDA и UL/c-UL, обеспечивая соответствие мировым правилам безопасности и качества.
Особенности:
Компактная оптическая конструкция CMOS имеет встроенное зеркало, которое значительно уменьшает глубину датчика без ущерба для высокой точности, типичной для датчиков смещения.Эта инновационная конструкция обеспечивает точные измерения при сохранении тонкого профиля.
Измерения удобно отображаются в миллиметрах на четком 7-сегментном цифровом дисплее.Этот прямой показатель упрощает процесс установления пороговых значений и позволяет легко проверять измеренные расстояния на месте..
Датчик поддерживает несколько диапазонов измерений, причем расстояния между центрами доступны в 30, 50, 100, 200 и 400 мм. Эти варианты позволяют измерять диапазоны от ±5 мм до ±200 мм,питание для широкого спектра применений.
Гарантируется высокая повторяемость, с точностью от 10 мкм на модели HG-C1030 до 800 мкм на модели HG-C1400 при измерении расстояний от 200 до 400 мм.Это обеспечивает последовательные и надежные результаты при повторных измерениях.
Для внешнего сбора данных и масштабирования используются двойные аналоговые выходы, включающие выход напряжения 0 ̊5 В и выход тока 4 ̊20 мА,предлагает универсальные варианты интеграции с другими системами.
Время ответа датчика может быть выбранным между 1,5 мс, 5 мс и 10 мс.Эта функция позволяет пользователям балансировать между скоростью измерения и стабильностью сигнала в соответствии с их конкретными требованиями..
Выход управления доступен в конфигурации NPN или PNP, используя выход транзистора с открытым коллектором.Он поддерживает выбираемые режимы работы Light-ON или Dark-ON и оснащен защитой от короткого замыкания для повышения надежности.
Датчик имеет рейтинг IP67, что означает, что он полностью герметичен для пыли и устойчив к проникновению воды..
Он поставляется с широким спектром сертификаций, включая CE (соответствует EMC и RoHS), UKCA, FDA лазерное уведомление соответствие, а также UL и c-UL признания,обеспечение соблюдения международных стандартов.
Несмотря на свои передовые функции, датчик поддерживает низкое потребление энергии, получая 40 мА или менее при 24 В постоянном напряжении и 65 мА или менее при 12 В постоянном напряжении, тем самым повышая энергоэффективность.
Технические параметры:
| Аналоговый выход |
Напряжение 5 В / 4 20 мА тока |
| Выход управления |
NPN Open-collector (PNP Versions Available), совместимый с контактором двигателя, контактором SIRIUS и 3-польным контактором |
| Напряжение питания |
1224 В постоянного тока ±10% |
| Диапазон измерений |
±5 мм, ±15 мм, ±35 мм, ±80 мм, ±200 мм |
| Повторяемость |
10 мкм, 30 мкм, 70 мкм, 200 мкм, 800 мкм |
| Время ответа |
1.5 / 5 / 10 мс Выбирается |
| Класс защиты |
IP67 |
| Расстояние от центра измерения |
30 мм, 50 мм, 100 мм, 200 мм, 400 мм |
Применение:
Определение положения и присутствия
Данное применение предполагает проверку доставки и точное расположение деталей как на роботах-передатчиках, так и на сборочных станциях.Обеспечение правильного размещения имеет решающее значение для эффективной автоматизации и рабочего процесса.
Проверка высоты и количества стока
Этот процесс измеряет высоту заложенных предметов или подтверждает количество слоев в сценариях обработки материалов.
Проверка толщины и размеров
Методы измерения встроенного измерения используются для проверки деталей, листов и различных компонентов во время производства.Эти проверки гарантируют, что продукция соответствует установленным допустимым размерам и стандартам качества.
Мониторинг перемещения
Наблюдение за смещением в режиме реального времени обеспечивает необходимую обратную связь для работы позиционирующих ступеней, прессов и формирующего оборудования.Эта обратная связь помогает поддерживать точность в процессе производства.
Контроль качества
Обеспечение качества поддерживается проверками на ход/отпуск, которые используют пороговые значения, полученные из цифровых измерений расстояния.Этот метод гарантирует, что компоненты соответствуют заранее определенным критериям перед продвижением вперед.
Руководство роботом
Аналогичная обратная связь на расстоянии предоставляется робототехническим системам для поддержки задач подбора и размещения и автоматизированной обработки материалов.
