Описание продукта:

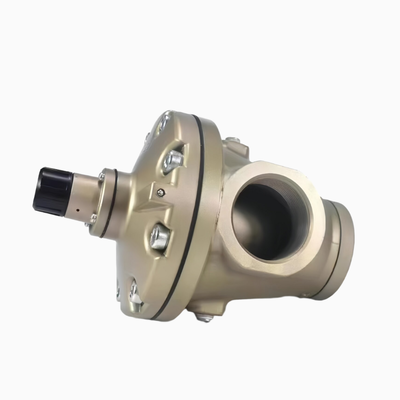

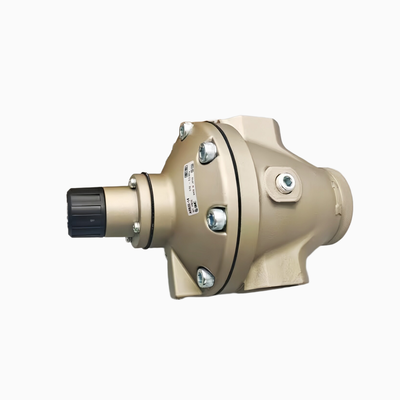

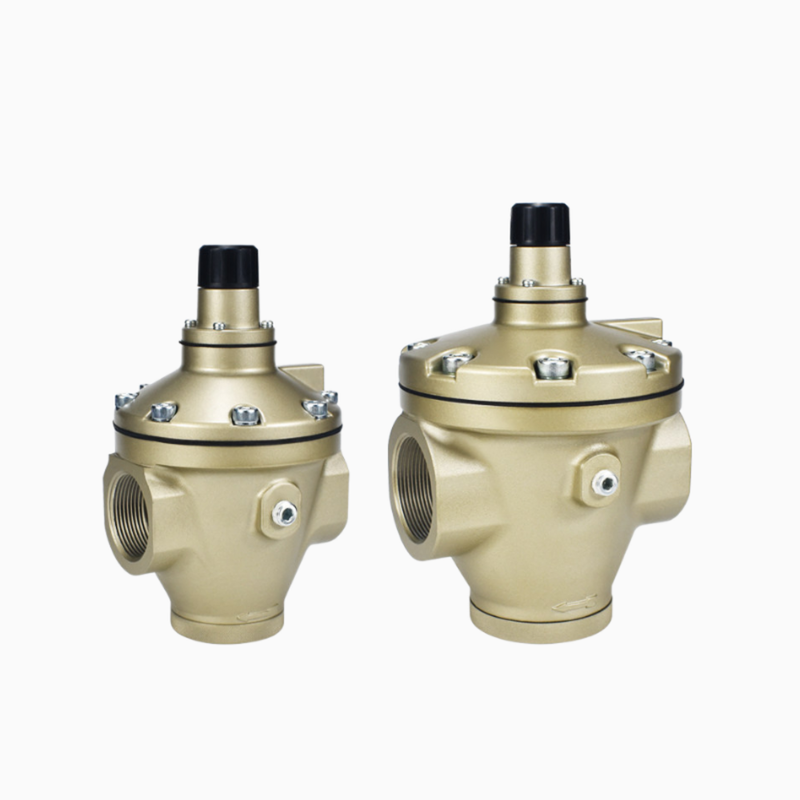

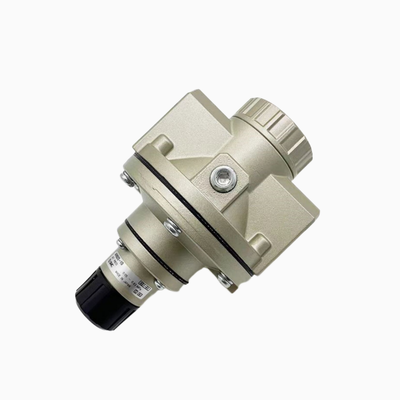

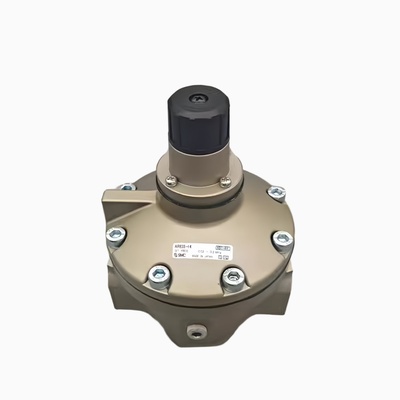

Серия SMC AR425 - AR935 представляет собой линейку внутренних пилотных, сбрасывающих регуляторов давления воздуха. Эти устройства специально разработаны для промышленных систем сжатого воздуха тяжелого режима эксплуатации, где поддержание стабильного выходного давления наряду с высокой пропускной способностью имеет решающее значение. В отличие от прямодействующих регуляторов, эти пилотные модели используют сам подаваемый воздух для управления основным клапаном. Такой подход обеспечивает превосходную точность регулирования давления, более плавные характеристики потока и снижает колебания выходного давления при изменении входного давления.
Эта линейка продуктов включает 12 популярных номеров деталей в четырех различных подсериях: AR625, AR635, AR825 и AR835. Эти регуляторы поставляются с размерами портов от Rc 3/4" до Rc 1-1/2". Доступны два диапазона давления для различных применений: диапазон от 0,05 до 0,83 МПа (известный как тип 25) и более низкий диапазон от 0,02 до 0,2 МПа (тип 35 с низким давлением). Модели с маркировкой "G" оснащены манометром, а для удобства установки может быть добавлен опциональный монтажный кронштейн B25P.
Универсальность и надежность этих регуляторов давления воздуха делают их широко применимыми во многих промышленных условиях. Типичные области применения включают компрессорные станции, центральные трубопроводы сжатого воздуха, автоматизированные производственные линии, пневматические манипуляторы и комплекты оборудования для производителей оригинального оборудования (OEM). Их прочная конструкция и точные возможности управления делают их неотъемлемым компонентом для обеспечения эффективной и стабильной работы в требовательных условиях эксплуатации сжатого воздуха.
Особенности:
Этот регулятор оснащен пилотной конструкцией, которая обеспечивает гораздо более стабильное выходное давление по сравнению с прямодействующими регуляторами. Он не подвержен влиянию колебаний входного давления, обеспечивая стабильную работу даже в меняющихся условиях.
Оснащенный внутренним механизмом сброса, регулятор автоматически сбрасывает избыточное выходное давление в атмосферу. Эта функция помогает поддерживать постоянное давление в нисходящей линии, повышая безопасность и надежность.
Корпус регулятора изготовлен из литого алюминия, включая защищенный колпак и камеру. Эта конструкция не только делает регулятор легким, но и обеспечивает отличное рассеивание тепла, что делает его идеальным для использования в требовательных условиях производственных цехов.
Доступны два регулируемых диапазона давления для различных применений: от 0,05 до 0,83 МПа (модель 25) и от 0,02 до 0,2 МПа (модель 35, прецизионный тип с низким давлением). Эта гибкость позволяет точно контролировать рабочее давление в соответствии с конкретными потребностями.
Регулятор поддерживает несколько размеров портов, включая 3/4", 1", 1-1/4" и 1-1/2". Кроме того, по запросу могут быть предоставлены варианты резьбы, такие как Rc (PTF), NPT (F) и G, для соответствия различным требованиям к трубопроводам.
Для повышения удобства использования доступны опциональный манометр (обозначается суффиксом G, из серии G46) и монтажный кронштейн (модель B25P). Эти аксессуары обеспечивают четкое считывание давления на месте и облегчают простую установку с заменой.
Для предотвращения случайных регулировок и поддержания установленных давлений на регулировочной рукоятке имеется стопорный винт. Эта функция гарантирует, что регулятор останется надежно откалиброванным после окончательной установки его настроек.
Технические параметры:
| Наименование |
AR625 / AR825 (Высокий диапазон) |
AR635 / AR835 (Низкий диапазон) |
| Рабочая среда |
Воздух |
Воздух |
| Макс. рабочее давление |
1,0 МПа |
1,0 МПа |
| Испытательное давление |
1,5 МПа |
1,5 МПа |
| Диапазон установленного давления |
0,05 - 0,83 МПа |
0,02 - 0,2 МПа |
| Конструкция |
Внутренний пилотный, сбрасывающий тип (пилотный воздух всегда сбрасывается) |
То же |
| Температура окружающей среды / рабочей среды |
-5 - 60°C (без замерзания) |
-5 - 60°C (без замерзания) |
| Порт манометра |
1/4" |
1/4" |
| Расход воздуха (перепускное отверстие) |
5 л/мин (ANR) при макс. давлении |
5 л/мин (ANR) при макс. давлении |
| Материал корпуса |
Литой алюминий |
Литой алюминий |
| Регулирующая / клапанная пружина |
Стальная проволока 1 / Нержавеющая сталь |
Стальная проволока 1 / Нержавеющая сталь |
| Материал рукоятки |
АБС |
АБС |
| Вес — AR625/635 |
1,1 кг |
1,1 кг |
| Вес — AR825/835 |
2,5 кг |
2,5 кг |
Применение:
Воздушные компрессорные станции и центральные блоки FRL (фильтр-регулятор-лубрикатор) играют решающую роль в поддержании чистой и регулируемой подачи воздуха для различных промышленных применений.
Регулирование давления в ответвлениях имеет важное значение для автоматизированных линий сборки, упаковки и транспортировки, обеспечивая оптимальную производительность и безопасность на протяжении всего производственного процесса.
Пневматические приводы, включая воздушные цилиндры, захваты, пневматические патроны и вакуумные генераторы, являются широко используемыми компонентами, которые обеспечивают точное и эффективное управление движением во многих системах.
Различные станки, сварочные кабины, станции распылительной окраски, точки продувки воздухом и очистки используют пневматические технологии для достижения надежной и стабильной работы.
OEM-машины в таких отраслях, как пищевая промышленность, производство напитков, текстильная промышленность, электроника, полупроводники и упаковка, получают большую выгоду от индивидуальных пневматических решений, адаптированных к их конкретным потребностям.
Вторичное снижение давления и точное управление являются критически важными функциями на высокопроизводительных централизованных воздушных магистралях для поддержания стабильности и точности системы.
