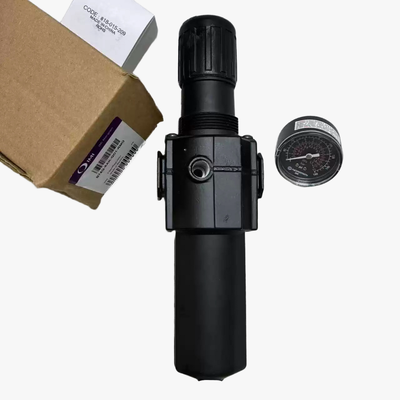

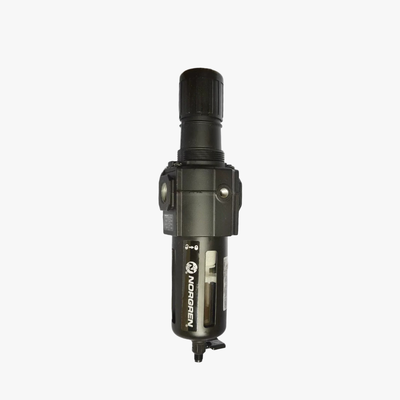

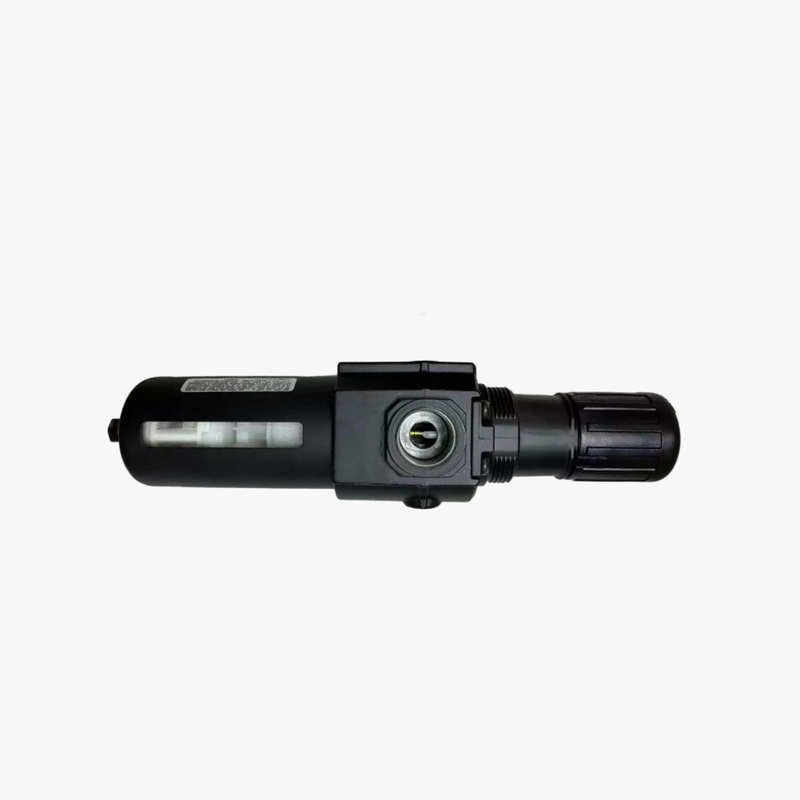

NORGREN B74G‑4GK‑AP3‑RMN B74G‑4GK‑AP1‑RMN Фильтр-регулятор Excelon G1/2 Автоматический слив Поликарбонатный корпус с металлическим кожухом 5 мкм 40 мкм Кнопка с фиксацией Без манометра

Описание продукта:

Серия Norgren B74G представляет собой ряд высокопроизводительных фильтров-регуляторов в рамках модульной системы подготовки воздуха Excelon. Эти интегрированные блоки эффективно объединяют функции фильтрации и регулирования давления в одном компактном корпусе. Они предназначены для удаления воды и твердых загрязнений из линий сжатого воздуха, при этом постоянно поддерживая точное давление на выходе.

Благодаря конструкции Excelon эти блоки могут устанавливаться как в линию, так и в составе модульной системы вместе с другими компонентами Excelon. Использование соединений Quickclamp позволяет легко расширять систему и упрощает процедуры технического обслуживания.

Серия B74G предлагается с размерами портов G1/2 и G3/4, поддерживая максимальный расход до 100 дм³/с (212 SCFM). Каждый блок оснащен сбалансированной конструкцией клапана, которая снижает влияние колебаний входного давления на выходное, обеспечивая тем самым стабильное и точное регулирование. Фильтрующие элементы доступны в вариантах из спеченного полипропилена с размером пор 5 мкм или 40 мкм, а блоки поставляются с опциями ручных или автоматических дренажных систем, что делает их пригодными для широкого спектра промышленных применений.

Дополнительные функции включают кнопку регулировки с функцией фиксации нажатием, оснащенную защитой от несанкционированного доступа, а также быстросъемную байонетную чашу, облегчающую техническое обслуживание. Устройства также оснащены портами для манометра полного потока, позволяющими контролировать давление без ограничения воздушного потока. Для повышения долговечности в сложных условиях прозрачные поликарбонатные чаши защищены металлическими кожухами, а в качестве альтернативы доступны чаши из алюминиевого сплава. Кроме того, линзы индикатора уровня жидкости обеспечивают удобный визуальный контроль уровня конденсата.

Особенности:

Этот блок объединяет фильтрацию частиц и регулирование давления в единой компактной конструкции, эффективно экономя ценное установочное пространство.

Система поддерживает как установку в линию, так и модульные варианты установки, обеспечивая бесшовную интеграцию с другими продуктами подготовки воздуха Excelon через соединения Quickclamp.

Доступны два класса фильтрации с использованием спеченных полипропиленовых фильтрующих элементов размером 5 мкм или 40 мкм, обеспечивающих эффективное удаление загрязнений.

Пользователи могут выбирать между ручными и автоматическими дренажными системами, обеспечивая удобное и надежное управление конденсатом.

Кнопка регулировки с фиксацией нажатием надежно фиксирует установку давления при нажатии. Кроме того, доступна защита от несанкционированного доступа для дополнительной защиты.

Система с перепускным клапаном позволяет снижать давление на выходе в случае тупикового соединения. Кроме того, сбалансированная конструкция клапана минимизирует влияние колебаний входного давления, обеспечивая стабильное выходное давление.

Порты для манометра ISO Rc 1/8" полного потока облегчают контроль давления без ограничения воздушного потока. Быстросъемная байонетная чаша позволяет быстро и без инструментов снимать ее для замены фильтрующего элемента и технического обслуживания.

Благодаря высокой пропускной способности до 100 дм³/с (212 SCFM) блок подходит для требовательных пневматических применений. Давление на выходе может регулироваться в широком диапазоне от 0,3 до 10 бар.

Максимальное входное давление для версий с металлической чашей составляет до 17 бар. Поликарбонатная чаша имеет прозрачную конструкцию для 360-градусного обзора уровня конденсата и защищена металлическим кожухом для работы в суровых условиях. В качестве альтернативы предлагается чаша из алюминиевого сплава с прочной металлической конструкцией и призматической линзой индикатора уровня жидкости.

Устройство разработано для надежной работы в диапазоне температур от -34°C до +80°C, применимо как к моделям с поликарбонатной, так и с алюминиевой чашей.

Технические параметры:

Применения:

Кастомизация:

Наш пневматический фильтр-регулятор-лубрикатор, модель B74G-4GK-AP3-RMN от надежного бренда Norgren, предлагает комплексные услуги по индивидуальной настройке продукта для удовлетворения ваших конкретных требований. Изготовленный в Китае и сертифицированный CE, этот блок предназначен для использования в качестве эффективного редуктора давления и надежного блока обработки воздуха FESTO.

Серия B74G отличается прочным корпусом из алюминиевого сплава, доступным с размерами портов G1/2 и G3/4, что обеспечивает совместимость с различными пневматическими системами. Вы можете выбрать между ручными или автоматическими типами дренажа в соответствии с вашими эксплуатационными потребностями. Кроме того, используемые эластомеры — хлоропреновый каучук (CR) или нитрильный каучук (NBR), обеспечивающие превосходную долговечность и производительность.

Мы предлагаем гибкие варианты упаковки, включая картонную упаковку или индивидуальные решения в соответствии с требованиями клиентов. При производственной мощности 5000 штук в месяц и минимальном объеме заказа всего одна единица мы обеспечиваем оперативную доставку в течение 1-7 рабочих дней после оплаты. Наши условия оплаты включают T/T, Western Union и Paypal для вашего удобства.

Этот пневматический фильтр-регулятор-лубрикатор также интегрирует функции, аналогичные масляному фильтру FESTO, обеспечивая оптимальную смазку и эффективность обработки воздуха. Цены обсуждаются для обеспечения наилучшей ценности ваших инвестиций в высококачественную альтернативу блоку обработки воздуха FESTO.

Поддержка и услуги:

Наши блоки пневматических фильтров-регуляторов-лубрикаторов (FRL) разработаны для подачи чистого, регулируемого и смазанного воздуха в пневматические системы, обеспечивая оптимальную производительность и долговечность вашего оборудования. Для получения технической поддержки, пожалуйста, убедитесь, что у вас есть номер модели и спецификации вашего FRL-блока при обращении за помощью.

Руководство по установке: Установите FRL-блок в линию подачи воздуха, соблюдая направление потока, обозначенное стрелкой на корпусе. Убедитесь, что блок установлен вертикально, чашами вниз, для обеспечения надлежащего дренажа и смазки.

Техническое обслуживание: Регулярно проверяйте и опорожняйте чашу фильтра для удаления скопившейся воды и загрязнений. Доливайте масло в лубрикатор в соответствии с рекомендациями для обеспечения надлежащей смазки пневматических компонентов на выходе. Периодически проверяйте уплотнения и соединения, чтобы предотвратить утечки.

Устранение неполадок: При падении давления проверьте фильтрующий элемент на предмет засорения и при необходимости замените его. Нестабильное регулирование давления может потребовать регулировки ручки регулятора или замены внутреннего диафрагмы.

Запасные части: Для поддержания производительности вашего FRL-блока доступны запасные части, такие как фильтрующие элементы, уплотнения и чаши лубрикатора. Используйте только авторизованные детали для обеспечения совместимости и безопасности.

Подробные руководства, видео по установке и часто задаваемые вопросы см. в документации к продукту, прилагаемой к вашему устройству, или посетите наш официальный веб-сайт.
