Описание продукта:

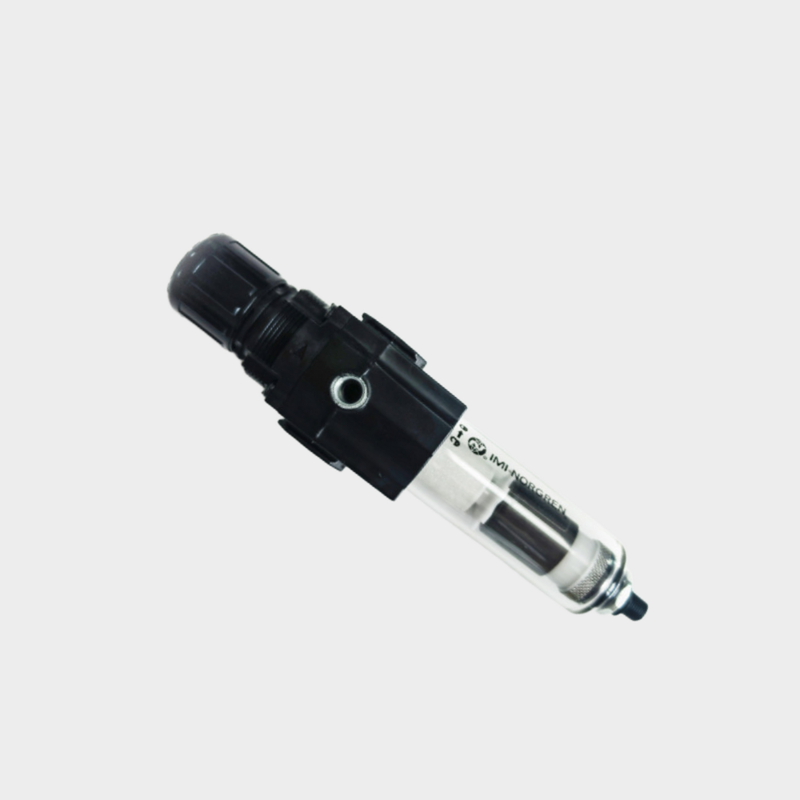

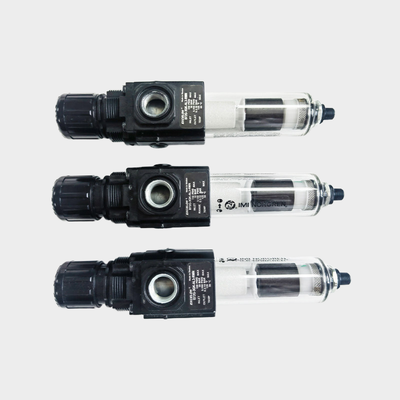

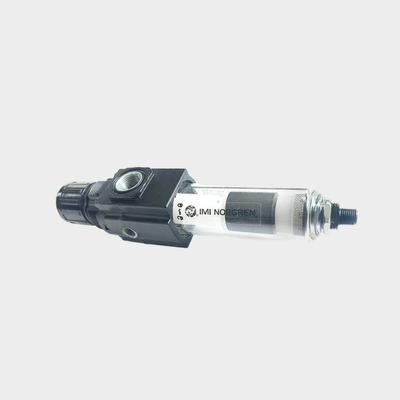

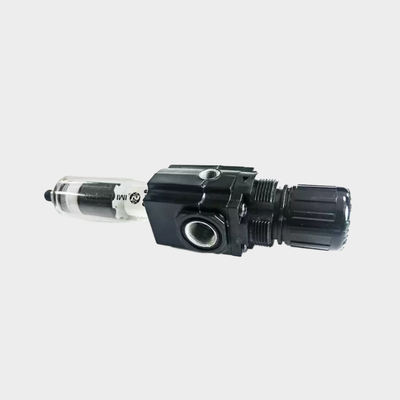

Серии Norgren B72G и B73G представляют собой высокопроизводительные фильтры-регуляторы в составе модульной системы подготовки воздуха Excelon. Эти интегрированные устройства объединяют фильтрацию и регулирование давления в одном компактном корпусе. Они эффективно удаляют воду и твердые частицы из линий сжатого воздуха, обеспечивая при этом точный контроль давления на выходе.
Разработанная с учетом универсальности, система Excelon позволяет устанавливать эти устройства как в ряд, так и модульно вместе с другими продуктами Excelon. Благодаря соединениям Quickclamp, такая конструкция облегчает расширение и упрощает обслуживание системы подготовки воздуха.
Серия B72G оснащена портами G1/4 и G3/8, обеспечивая расход 38 дм³/с (80 SCFM). Серия B73G предлагает размеры портов G1/4, G3/8 и G1/2 и поддерживает более высокий расход 50 дм³/с (106 SCFM). Обе модели имеют сбалансированную конструкцию клапана, чтобы минимизировать влияние колебаний входного давления на выходное, обеспечивая стабильное регулирование.
Эти фильтры-регуляторы обеспечивают гибкость благодаря опциональным фильтрующим элементам из спеченного полипропилена на 5 мкм или 40 мкм, а также ручным или автоматическим сливам конденсата. Такие функции делают их подходящими для широкого спектра промышленных применений.
Дополнительные конструктивные особенности включают кнопку регулировки с фиксацией нажатием, защищенную антивандальной крышкой, быстроразъемный байонетный стакан для простого обслуживания и порты для манометра полного потока, позволяющие контролировать давление без ограничения воздушного потока. Прозрачные поликарбонатные стаканы обеспечивают круговой обзор уровня конденсата. Кроме того, варианты с цинковым или алюминиевым корпусом повышают долговечность, делая эти устройства надежными в сложных условиях.
Особенности:
Интегрированный фильтр и регулятор
Это устройство объединяет фильтрацию твердых частиц и регулирование давления в одном компактном блоке, что помогает сэкономить ценное установочное пространство. Интеграция этих функций упрощает процесс подготовки воздуха.
Модульная система Excelon
Система поддерживает как рядную, так и модульную установку с другими продуктами подготовки воздуха Excelon. Соединения Quickclamp обеспечивают легкую и гибкую сборку, повышая универсальность в различных конфигурациях.
Варианты фильтрации
Доступны два класса фильтрации: фильтрующие элементы из спеченного полипропилена на 5 мкм или 40 мкм. Эти варианты обеспечивают эффективное удаление загрязнений для обеспечения чистоты подаваемого воздуха.
Механизмы слива
Пользователи могут выбирать между ручными и автоматическими сливами конденсата. Ручная версия включает слив с поворотом на 1/4 оборота, а автоматический вариант обеспечивает автоматическое удаление конденсата.
Визуализация и мониторинг
Прозрачные поликарбонатные стаканы обеспечивают круговой обзор уровня конденсата, что позволяет легко контролировать состояние системы без необходимости разборки компонентов.
Регулировка и функции безопасности
Кнопка регулировки с фиксацией нажатием предотвращает случайные изменения настроек давления, обеспечивая стабильную работу. Кроме того, доступна антивандальная крышка для дополнительной безопасности.
Управление давлением
Конструкция с перепускным клапаном позволяет снизить давление на выходе, когда система находится в тупике. Сбалансированная конструкция клапана минимизирует влияние колебаний входного давления на выходное, обеспечивая стабильное регулирование.
Дополнительные функции
Порты для манометра 1/8" полного потока позволяют контролировать давление без ограничения воздушного потока. Механизм быстроразъемного байонетного стакана облегчает быструю снятие для замены элемента и обслуживания без использования инструментов.
Технические характеристики
Модель B72G обеспечивает высокую пропускную способность 38 дм³/с (80 SCFM), а модель B73G — 50 дм³/с (106 SCFM). Давление на выходе может регулироваться в широком диапазоне от 0,3 до 10 бар. Максимальное входное давление составляет 10 бар для прозрачных стаканов и 17 бар для металлических стаканов.
Условия эксплуатации
Диапазон рабочих температур составляет от -34°C до +50°C с поликарбонатными стаканами и от -20°C до +65°C при использовании металлических стаканов.
Технические параметры:
| Регулировка выходного давления |
0,3–10 бар |
| Материал корпуса |
Цинк / Алюминий, Цинковый сплав |
| Типы слива |
Ручной, Автоматический, Полуавтоматический |
| Размеры портов |
G1/4, G3/8, G1/2 |
| Среда |
Сжатый воздух |
| Материал фильтрующего элемента |
Спеченный полипропилен |
Этот пневматический фильтр-регулятор-лубрикатор сочетает в себе эффективность масляного фильтра FESTO с надежностью редуктора давления, обеспечивая оптимальную обработку воздуха. Масляный фильтр FESTO эффективно фильтрует и смазывает сжатый воздух, повышая производительность и срок службы пневматических систем.
Применение:
Промышленная автоматизация
Чистая и регулируемая подача воздуха необходима для эффективной работы пневматических приводов, клапанов и цилиндров в системах промышленной автоматизации. Это обеспечивает плавное и точное управление автоматизированными процессами.
Упаковочное оборудование
В упаковочном и фасовочном оборудовании пневматические компоненты требуют надежной защиты и контроля давления. Правильное управление воздухом защищает эти компоненты и поддерживает оптимальную производительность на протяжении всего упаковочного процесса.
Обработка материалов
Подготовка воздуха играет решающую роль в системах обработки материалов, включая конвейеры и устройства захвата и перемещения. Обеспечение чистой и контролируемой подачи воздуха позволяет этим системам эффективно функционировать и сокращает время простоя оборудования.
Распределение сжатого воздуха
В точке использования фильтрация и регулирование давления сжатого воздуха имеют жизненно важное значение для безопасной и эффективной работы инструментов и оборудования. Это предотвращает загрязнение и поддерживает постоянное давление воздуха во время работы.
Общие пневматические системы
На производственных предприятиях удаление загрязнений и надлежащий контроль давления необходимы для общих пневматических систем. Эти меры повышают надежность системы и продлевают срок службы пневматических компонентов.
Текстильное оборудование
Производство текстиля зависит от точной фильтрации и регулирования воздуха для пневматических систем управления. Поддержание чистой и стабильной подачи воздуха способствует достижению высококачественных процессов производства текстиля.
Автомобильное производство
В автомобильном производстве подготовка воздуха имеет решающее значение в таких областях, как покрасочные цеха, сборочные линии и испытательное оборудование. Надлежащее качество воздуха и давление обеспечивают эффективность производства и превосходное качество продукции.
9
Поддержка и обслуживание:
Наши блоки пневматических фильтров-регуляторов-лубрикаторов (FRL) разработаны для обеспечения оптимальной производительности и долговечности ваших пневматических систем путем подачи чистого, регулируемого и смазанного воздуха. Для получения технической поддержки обратитесь к руководству по эксплуатации продукта, прилагаемому к вашему блоку FRL, которое содержит подробные инструкции по установке, эксплуатации и техническому обслуживанию.
Для поддержания эффективности вашего FRL регулярно проверяйте и заменяйте фильтрующие элементы, контролируйте и при необходимости регулируйте настройки давления регулятора, а также пополняйте резервуар лубрикатора соответствующим пневматическим маслом. Периодический осмотр на предмет утечек и износа также рекомендуется для предотвращения простоя системы.
Если у вас возникнут какие-либо проблемы с вашим пневматическим фильтром-регулятором-лубрикатором, в руководстве по эксплуатации приведены рекомендации по устранению неполадок, которые помогут выявить и решить распространенные проблемы, такие как колебания давления, недостаточное смазывание или загрязнение воздуха.
Для получения дополнительной технической помощи, документации по продукту или для запроса запасных частей и аксессуаров посетите наш официальный веб-сайт или обратитесь к авторизованному дистрибьютору.
Мы стремимся предоставлять комплексную поддержку и услуги, чтобы ваши пневматические системы работали бесперебойно и эффективно с нашими продуктами FRL.
Упаковка и доставка:
Упаковка продукта: Пневматический фильтр-регулятор-лубрикатор тщательно упаковывается для обеспечения максимальной защиты во время транспортировки. Он надежно помещается в прочную картонную коробку с индивидуальными пенопластовыми вставками для предотвращения каких-либо перемещений или повреждений. Каждое устройство индивидуально упаковывается в антистатическую пузырчатую пленку и запечатывается пломбировочной лентой. Упаковка также включает руководство пользователя, руководство по установке и гарантийный талон, аккуратно организованные для легкого доступа.
Доставка: Мы предлагаем надежные варианты доставки для безопасной и оперативной доставки вашего пневматического фильтра-регулятора-лубрикатора. Продукция отправляется через проверенные курьерские службы с возможностью отслеживания каждого заказа. В зависимости от пункта назначения, варианты доставки включают стандартную, ускоренную и экспресс-доставку. Все отправления тщательно маркируются инструкциями по обращению, чтобы гарантировать, что продукт прибудет в идеальном состоянии. Международная доставка также доступна с предоставлением соответствующей таможенной документации.
