Описание продукта:

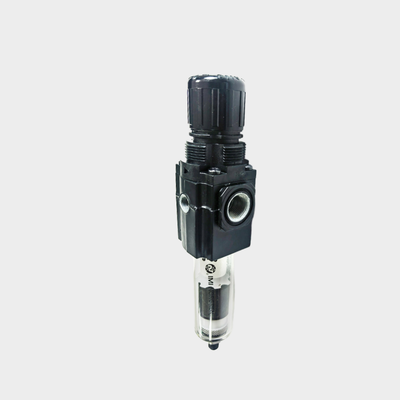

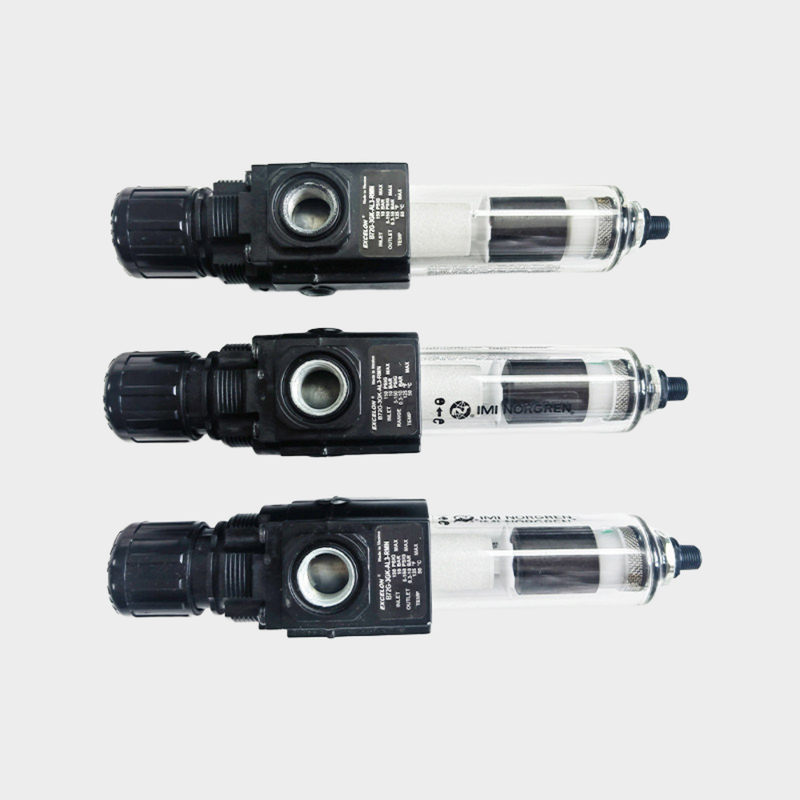

Серии Norgren B72G и B73G представляют собой линейку высокопроизводительных регуляторов фильтров в рамках модульной системы подготовки воздуха Excelon.Эти интегрированные агрегаты объединяют фильтрацию и регулирование давления в одномОни эффективно удаляют воду и твердые загрязнители из труб сжатого воздуха, сохраняя точный контроль над давлением вниз по течению.
Разработанные с учетом модульной системы Excelon, эти агрегаты могут быть установлены либо в линейке, либо модульно рядом с другими компонентами Excelon.Их Quickclamp соединения позволяют без усилий расширение системы и простое обслуживание, что делает их подходящими для различных промышленных установок.
Серия B72G доступна с размерами портов G1/4 и G3/8, обеспечивая скорость потока 38 dm3/s (80 SCFM).с более высокой скоростью потока 50 dm3/s (106 SCFM)Обе серии оснащены сбалансированной конструкцией клапана, которая уменьшает влияние колебаний впускного давления на выходное давление, обеспечивая последовательное и стабильное регулирование.
Для удовлетворения различных промышленных требований эти агрегаты оснащены фильтрующими элементами из синтезированного полипропилена, доступных в номиналах 5 мкм или 40 мкм.Они также предлагают варианты для ручной или автоматической конфигурации слива, предоставляя пользователям гибкость, основанную на их конкретных потребностях приложения.
Дополнительные функции включают в себя кнопку регулировки, защищенную защитной крышкой, быстро освобождаемую бойню, которая упрощает задачи по техническому обслуживанию,и полные притокомеры, позволяющие контролировать давление, не препятствуя потоку воздухаПрозрачные поликарбонатные чаши позволяют видеть уровень конденсата на 360°, а прочные варианты цинка и алюминия обеспечивают надежную производительность в сложных условиях.
Особенности:
Интегрированный фильтр и регулятор
Устройство объединяет фильтрацию твердых частиц и регулирование давления в одно компактное устройство.что делает его эффективным решением для нужд подготовки воздуха.
Модульная система Excelon
Благодаря модульной системе Excelon, эта установка позволяет гибко устанавливать ее встроенно или модульно с другими продуктами Excelon для подготовки воздуха.Подключения с быстрыми сцеплениями облегчают сборку и обслуживание.
Опции фильтрации
Клиенты могут выбирать из двух классов фильтрации, используя либо 5 мкм, либо 40 мкм синтезированных полипропиленовых фильтрующих элементов.
Конфигурация канализации
Продукт предлагает как ручную, так и автоматическую возможность отвода. Пользователи могут выбрать ручную отводку с 1/4 поворота или автоматическую настройку отвода, обеспечивающую гибкость в соответствии с требованиями приложения.
Особенности конструкции
Прозрачные поликарбонатные чаши обеспечивают 360° видимость, что позволяет легко контролировать уровень конденсата.с защитной крышкой, обеспечивающей дополнительную безопасность.
Конструкция облегчения позволяет снизить давление вниз по течению, когда система оказывается в тупике.Дизайн сбалансированного клапана уменьшает влияние колебаний входного давления на давление выхода, обеспечивая стабильное и надежное регулирование.
Контроль и обслуживание
Полный поток 1/8" габаритные порты позволяют контролировать давление без ограничения воздушного потока.Услуги по техническому обслуживанию упрощаются с помощью быстроразвёртываемой боевой чаши, которая облегчает быстрое снятие чаши и замену элемента без необходимости использования инструментов.
Спецификации производительности
Система обеспечивает высокую пропускную способность, при этом модель B72G поддерживает 38 dm3/s (80 SCFM) и модель B73G обрабатывает 50 dm3/s (106 SCFM).от 3 до 10 бар.
Максимальные возможности впускного давления составляют 10 бар для блоков с прозрачной чашей и 17 бар для тех, которые оснащены металлической чашей.Рабочая температура колеблется от -34°C до +50°C для поликарбонатных мисок и от -20°C до +65°C для металлических мисок..
Технические параметры:
| Размеры портов |
G1/4, G3/8, G1/2 |
| Материал фильтрующего элемента |
Сцинтированный полипропилен |
| Регулирование давления на выходе |
00,3 ‰ 10 бар |
| Материал корпуса |
Цинк / Алюминий, сплав цинка |
| СМИ |
Сжатый воздух |
| Типы отводов |
Ручная, автоматическая, полуавтоматическая |
Применение:
Промышленная автоматизация
Обеспечение чистого и точно регулируемого подачи воздуха имеет важное значение для правильного функционирования пневматических приводов, клапанов и цилиндров в системах промышленной автоматизации.Это помогает поддерживать эффективность и надежность в различных автоматизированных процессах.
Машины для упаковки
Пневматические компоненты, используемые в упаковочном и заполнительном оборудовании, требуют эффективной защиты и точного контроля давления, что гарантирует бесперебойную работу и оптимальную производительность упаковочных машин.
Управление материалами
Правильная подготовка воздуха имеет решающее значение для оборудования, такого как конвейеры, устройства для подбора и размещения воздуха и другие системы обработки.Обеспечивает постоянную производительность и продлевает срок службы пневматических устройств при обработке материалов.
Распределение сжатого воздуха
В месте использования фильтрация и регулирование давления необходимы для обеспечения чистого, контролируемого воздуха для различных инструментов и оборудования.Это помогает предотвратить загрязнение и поддерживает эффективность работы.
Общие пневматические системы
В производственных предприятиях пневматические системы получают выгоду от удаления загрязнителей и тщательного контроля давления.поддержка бесперебойного производства;.
Текстильные машины
Фильтрация и регулирование воздуха играют жизненно важную роль в пневматическом управлении, встроенном в машины для производства текстиля.Сохранение качества воздуха обеспечивает эффективное функционирование машин и производство высококачественных текстильных изделий.
Производство автомобилей
Подготовка воздуха необходима в автомобильных производственных средах, включая красочные мастерские, сборочные линии и испытательное оборудование.Правильно очищенный воздух обеспечивает точную работу и высокие стандарты качества продукции.
Поддержка и услуги:
Наши устройства для смазки пневматических фильтров (FRL) предназначены для обеспечения оптимальной производительности и долговечности ваших пневматических систем, обеспечивая чистый, регулируемый и смазанный воздух.Для технической поддержки, пожалуйста, ознакомьтесь с руководством по эксплуатации, которое содержит подробные инструкции по установке, инструкции по техническому обслуживанию и советы по устранению неполадок.
Регулярное техническое обслуживание является необходимым для надежной работы ФЛР, включая периодическое очищение фильтрующей чаши для удаления накопившихся загрязнителей.проверка и регулирование давления регулятора в соответствии с требованиями системы;, и заполнить резервуар смазки рекомендуемым смазочным веществом для обеспечения правильной смазки воздушного инструмента.
Если у вас возникнут проблемы, такие как колебания давления, утечки воздуха или отказ смазки,проверять, что все соединения надежны и что блок установлен правильно в соответствии с направлением потока, указанным на корпусеПо мере необходимости очищайте или заменяйте элементы фильтрации для поддержания оптимальной эффективности фильтрации.
Для обслуживания и ремонта используйте только оригинальные запасные части, чтобы сохранить целостность и безопасность продукции.Наша команда технической поддержки доступна для оказания помощи в устранении неполадок и предоставления руководства по выбору продукта для удовлетворения ваших конкретных потребностей приложения.
Обеспечить, чтобы все мероприятия по техническому обслуживанию и обслуживанию соответствовали соответствующим стандартам безопасности и местным нормам.Для минимизации воздействия на окружающую среду важно правильно обращаться с использованными смазочными материалами и элементами фильтрации и утилизировать их..
Упаковка и перевозка:
Упаковка продукта:
Смазка для регулировки пневматических фильтров тщательно упакована для обеспечения безопасной доставки и оптимальной защиты во время транспортировки.коробка из гофрированного картона для предотвращения движения и поврежденияКаждый блок индивидуально упакован в антистатический материал для защиты чувствительных компонентов.
Перевозка:
Мы предлагаем надежные варианты доставки для доставки пневматического фильтра регулятор смазки быстро и безопасно.Продукция отправляется через надежных перевозчиков с информацией отслеживания, предоставленной клиентам. Способы доставки включают стандартные наземные, ускоренные и экспресс-сервисы, в зависимости от требований клиента. Все грузы застрахованы для покрытия любых потенциальных повреждений или потерь во время транспортировки.Для международных заказов, соответствующая таможенная документация должна быть подготовлена для обеспечения бесперебойной таможенной очистки.
