Описание продукта:

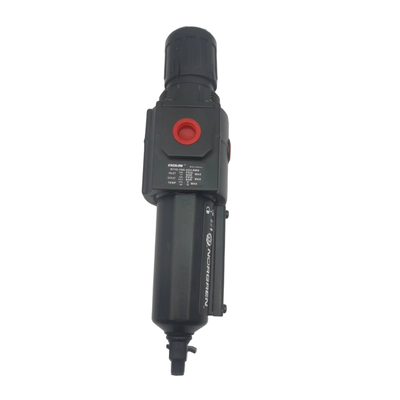

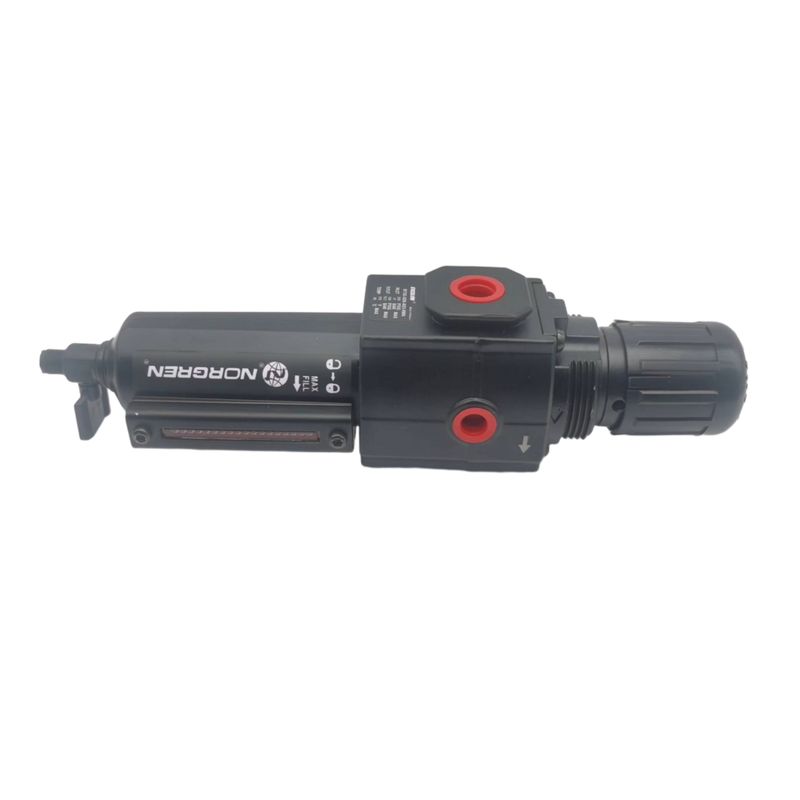

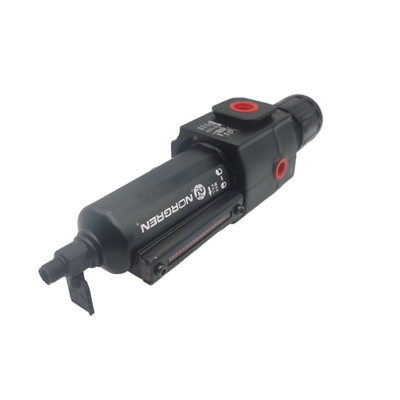

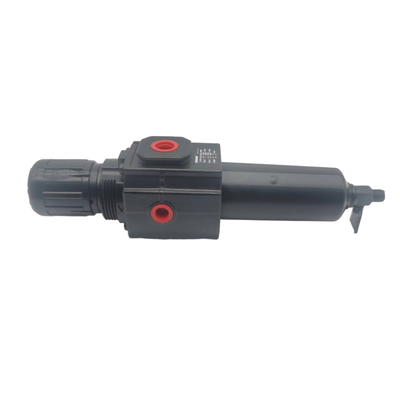

Серии Norgren B72G и B73G представляют собой высокопроизводительные регуляторы фильтров в рамках модульной системы подготовки воздуха Excelon.Эти интегрированные устройства объединяют функции фильтрации и регулирования давления в одном устройстве.Они эффективно удаляют воду и твердые частицы из труб сжатого воздуха, сохраняя при этом точное регулирование давления вниз по течению.
Система Excelon, разработанная с учетом универсальности, может быть установлена в линейном или модульном режиме вместе с другими компонентами Excelon.,обеспечение эффективного и удобного для пользователя процесса интеграции.
Серия B72G предлагается с размерами портов G1/4 и G3/8, обеспечивая скорость потока 38 dm3/s (80 SCFM).обеспечивающий повышенный поток 50 dm3/s (106 SCFM)Обе линейки продуктов имеют сбалансированную конструкцию клапана, которая уменьшает влияние колебаний впускного давления на выходное давление, обеспечивая стабильное и надежное регулирование.
Эти агрегаты доступны с фильтрующими элементами из полипропилена сцинтерированного размером 5 мкм или 40 мкм и предлагают конфигурации с ручным или автоматическим отводом.Эта гибкость делает их хорошо подходящими для широкого спектра промышленных применений..
Ключевые особенности включают в себя кнопку регулировки, защищенную защитной крышкой, быстро освобождаемую миску в стиле штыка для упрощенного обслуживания,и полноценные порты притока, которые позволяют контролировать давление, не препятствуя потоку воздухаПрозрачные поликарбонатные чаши обеспечивают 360-градусную видимость уровня конденсата, в то время как варианты цинка и алюминия обеспечивают долговечность в требовательных промышленных условиях.
Особенности:
Интегрированный фильтр и регулятор
Это устройство объединяет фильтрацию твердых частиц и регулирование давления в одном компактном устройстве.помогает сэкономить ценное место для установки без ущерба для производительности.
Совместимость модульной системы Excelon
Система предназначена для гибкой установки, позволяющей либо в линейном, либо модульном настройках.повышение универсальности системы и простоты обслуживания.
Варианты фильтрации
Для удаления загрязнений доступны два вида фильтрации: фильтрующие элементы из полипропилена сцинтерированного длиной 5 мкм или 40 мкм,обеспечение эффективной фильтрации для различных применений.
Конфигурация канализации
Продукт предлагает как ручную, так и автоматическую отводку. Пользователи могут выбрать ручную отводку с 1/4 поворота или выбрать автоматическую конфигурацию отвода на основе своих предпочтений.
Прозрачные чаши для легкого контроля
Оснащенные поликарбонатными чашами, которые обеспечивают 360° видимость, пользователи могут легко контролировать уровень конденсата на один взгляд.Эта прозрачная конструкция упрощает техническое обслуживание и обеспечивает своевременную эксплуатацию стока.
Функции безопасной настройки
Кнопка регулировки с нажатием на блокировку предотвращает случайные изменения давления во время работы.
Конструкция регулирования давления
В то же время, сбалансированный дизайн клапана минимизирует влияние колебаний давления входа,обеспечение постоянного давления на выходе для стабильного регулирования.
Особенности потока и установки
Порты полного притока, размером 1/8 дюйма, позволяют контролировать давление без ограничения воздушного потока.Механизм быстрого освобождения штыковой чаши позволяет быстро и без инструментов снять чашу для замены элемента и обслуживания.
Спецификации производительности
Устройство предлагает высокую пропускную способность с двумя моделями: B72G обеспечивает 38 dm3/s (80 SCFM), в то время как B73G обеспечивает 50 dm3/s (106 SCFM)..От 3 до 10 бар.
Условия эксплуатации
Максимальное впускное давление составляет 10 бар для прозрачных мисок и 17 бар для металлических мисок.и от -20°C до +65°C для металлических мисок, приспособленные к различным условиям окружающей среды.
Технические параметры:
| Типы отводов |
Ручная, автоматическая, полуавтоматическая |
| Регулирование давления на выходе |
00,3 ‰ 10 бар |
| Материал корпуса |
Цинк / Алюминий, сплав цинка |
| СМИ |
Сжатый воздух |
| Материал фильтрующего элемента |
Сцинтированный полипропилен |
| Размеры портов |
G1/4, G3/8, G1/2 |
Применение:
Промышленная автоматизация
В области промышленной автоматизации крайне важно обеспечить чистый и хорошо регулируемый воздух для пневматических приводов, клапанов и цилиндров.Это обеспечивает оптимальную производительность и долговечность оборудования.
Машины для упаковки
Упаковочные машины полагаются на эффективную защиту и точное регулирование давления для пневматических компонентов, используемых в процессах упаковки и заполнения.Надежная подготовка воздуха повышает эффективность работы и качество продукции.
Управление материалами
Подготовка воздуха играет жизненно важную роль в системах обработки материалов, включая конвейеры и агрегаты сбора и размещения.Правильная фильтрация и регулирование сжатого воздуха помогают поддерживать бесперебойную и точную работу этих устройств обработки.
Распределение сжатого воздуха
На месте использования фильтрация и регулирование давления сжатого воздуха имеют важное значение для обеспечения производительности и долговечности различных инструментов и оборудования.Это предотвращает загрязнение и поддерживает постоянные уровни давления.
Общие пневматические системы
Для надежной работы пневматические системы требуют удаления загрязнителей и контролируемого давления воздуха.Правильная подготовка воздуха обеспечивает безопасность оборудования и поддерживает бесперебойный процесс производства.
Текстильные машины
В текстильном производстве фильтрация и регулирование воздуха необходимы для эффективной работы пневматического управления.Чистый и контролируемый воздух способствует качеству продукции и долговечности машины.
Производство автомобилей
Автомобильные заводы используют подготовку воздуха для различных процессов, включая красочные мастерские, сборочные линии и испытательное оборудование.Обеспечение чистого и регулируемого снабжения воздухом является ключевым для поддержания высоких стандартов и эффективной работы.
Поддержка и услуги:
Наши устройства для смазки пневматических фильтров (FRL) предназначены для обеспечения оптимальной производительности и долговечности ваших пневматических систем, обеспечивая чистый, регулируемый и смазанный воздух.Для технической поддержки, пожалуйста, ознакомьтесь с руководством по установке, графиками технического обслуживания и советами по устранению неполадок.
Регулярное обслуживание фильтрующего элемента имеет решающее значение для предотвращения загрязнения и поддержания эффективности воздушного потока.Рекомендуется периодически проверять и заменять элемент фильтра на основе условий эксплуатации..
Регулятор должен быть настроен на желаемое давление в соответствии со спецификациями вашего пневматического оборудования.
Смазка должна быть заполнена соответствующим пневматическим маслом и контролироваться для поддержания надлежащего уровня смазки, что помогает уменьшить износ и продлить срок службы пневматических компонентов.
Если вы столкнетесь с какими-либо проблемами с блоком FRL, такими как колебания давления, утечки воздуха или проблемы с смазкой, обратитесь в раздел по устранению неполадок руководства по эксплуатации.Обычные решения включают проверку забитых фильтров, проверяя настройки регулятора и убеждаясь, что смазка правильно заполнена и работает.
Для получения полной поддержки, включая запасные части и варианты обслуживания, обратитесь к официальной документации продукта или свяжитесь с уполномоченными сервисными центрами.
