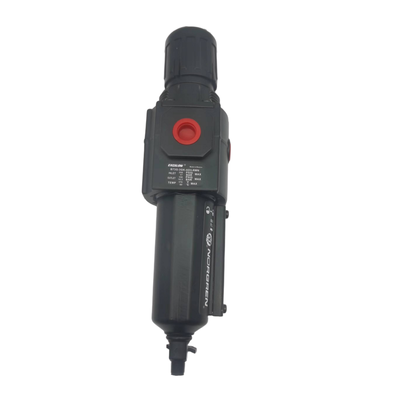

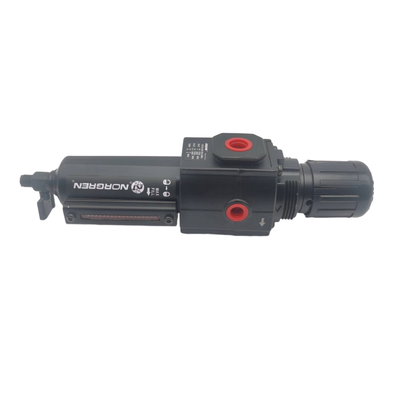

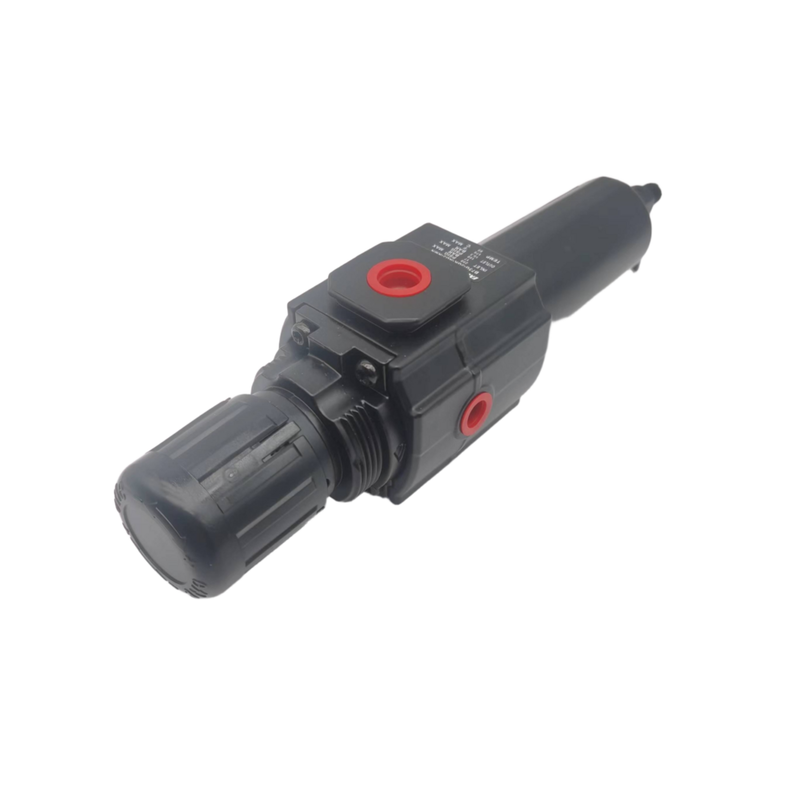

NORGREN B73G‐3AK‐QD1‐RMG B73G‐3GK‐QD3‐RMG B73G‐4AK‐AD1‐RMN Excelon Plus Компонент обработки сжатого воздуха Демонтаж без инструментов с заменным элементом Широкий диапазон температур

Описание продукта:

Серии Norgren B72G и B73G представляют собой высокопроизводительные фильтры-регуляторы в составе модульной системы подготовки воздуха Excelon. Эти интегрированные устройства сочетают в себе функции фильтрации и регулирования давления в одном компактном блоке, эффективно удаляя воду и твердые загрязнения из линий сжатого воздуха, обеспечивая при этом точный контроль давления на выходе. Инновационная конструкция Excelon поддерживает как линейную, так и модульную установку совместно с другими компонентами Excelon, используя соединения Quickclamp для упрощения расширения системы и обслуживания.

Серия B72G предлагается с присоединительными размерами G1/4 и G3/8 и обеспечивает расход до 38 дм³/с (80 SCFM). В отличие от нее, серия B73G включает варианты присоединительных размеров G1/4, G3/8 и G1/2, обеспечивая более высокую пропускную способность 50 дм³/с (106 SCFM). Обе серии оснащены клапаном с уравновешенной конструкцией, который снижает влияние колебаний входного давления на выходное, обеспечивая стабильное и надежное регулирование. Кроме того, эти устройства оснащены фильтрующими элементами из спеченного полипропилена с рейтингом 5 мкм или 40 мкм, а также предлагают варианты ручного и автоматического слива конденсата, что обеспечивает универсальность для удовлетворения широкого спектра промышленных требований.

Разработанные с учетом удобства пользователя, устройства оснащены кнопкой регулировки с фиксацией нажатием, защищенной антивандальной крышкой. Обслуживание упрощается благодаря быстросъемному байонетному стакану, а порты для манометра полного потока позволяют непрерывно контролировать давление, не ограничивая поток воздуха. Прозрачные поликарбонатные стаканы обеспечивают круговой обзор для легкого контроля уровня конденсата. Изготовленные из цинковых или алюминиевых корпусов, эти фильтры-регуляторы обеспечивают долговечную работу даже в самых сложных условиях.

Особенности:

Интегрированный фильтр и регулятор объединяют в одном компактном блоке фильтрацию твердых частиц и регулирование давления. Такая конструкция помогает сэкономить ценное установочное пространство, обеспечивая при этом эффективную обработку воздуха.

Благодаря модульной системе Excelon, этот продукт поддерживает как линейную, так и модульную установку. Пользователи могут легко подключать его к другому оборудованию для подготовки воздуха Excelon, используя удобные соединения Quickclamp.

Фильтр доступен в двух вариантах: с элементами из спеченного полипропилена с рейтингом 5 мкм и 40 мкм. Оба варианта обеспечивают эффективное удаление загрязнений для защиты последующего оборудования.

Для управления конденсатом предусмотрены варианты ручного слива с поворотом на 1/4 оборота или автоматической конфигурации слива. Прозрачные поликарбонатные стаканы обеспечивают круговой обзор, позволяя легко контролировать уровень конденсата с первого взгляда.

Устройство оснащено кнопкой регулировки с фиксацией нажатием, которая предотвращает случайное изменение настроек давления. Для дополнительной безопасности также доступна антивандальная крышка. Конструкция с перепускным клапаном позволяет снижать давление на выходе, когда система находится в тупике.

Конструкция клапана с уравновешенной схемой минимизирует влияние колебаний входного давления, обеспечивая стабильное регулирование выходного давления для постоянной производительности.

Порты для манометра полного потока 1/8" позволяют контролировать давление, не ограничивая поток воздуха. Обслуживание упрощается благодаря быстросъемному байонетному стакану, который позволяет быстро снимать стакан для замены элемента без использования инструментов.

Устройство обеспечивает высокую пропускную способность: модели B72G и B73G поддерживают 38 дм³/с (80 SCFM) и 50 дм³/с (106 SCFM) соответственно.

Давление на выходе может регулироваться в широком диапазоне от 0,3 до 10 бар. Максимальное входное давление зависит от материала стакана: до 10 бар для прозрачных стаканов и 17 бар для металлических стаканов.

Диапазоны рабочих температур также зависят от типа стакана: поликарбонатные стаканы рассчитаны на температуру от -34°C до +50°C, а металлические стаканы – от -20°C до +65°C.

Технические параметры:

Применение:

Поддержка и обслуживание:

Наши блоки пневматических фильтров-регуляторов-лубрикаторов (FRL) разработаны для обеспечения оптимальной производительности и долговечности ваших пневматических систем путем обеспечения чистой, регулируемой и смазанной подачи воздуха. Для получения технической поддержки обратитесь к руководству по эксплуатации продукта для получения инструкций по установке, процедур обслуживания и советов по устранению неполадок.

Регулярное обслуживание блока FRL включает проверку и слив конденсата из стакана фильтра для удаления накопившихся загрязнений, проверку правильности настроек давления и обеспечение надлежащего уровня смазки. Замена фильтрующих элементов и масла лубрикатора должна производиться в соответствии с графиком технического обслуживания для предотвращения сбоев в системе.

Если у вас возникнут какие-либо проблемы с блоком FRL, убедитесь, что подача воздуха находится в рекомендуемом диапазоне давления, фильтрующий элемент не забит, а лубрикатор содержит соответствующий тип и количество масла. Для расширенного устранения неполадок обратитесь к подробной технической документации, прилагаемой к продукту.

Мы также предлагаем комплексные услуги, включая помощь в установке, диагностику системы и программы профилактического обслуживания, чтобы помочь максимизировать эффективность и надежность вашего пневматического оборудования. Наша техническая команда готова оказать поддержку в пользовательских конфигурациях и интеграции с существующими системами.

Для запасных частей и принадлежностей, совместимых с вашим пневматическим фильтром-регулятором-лубрикатором, обратитесь к списку деталей в документации к продукту, чтобы обеспечить правильный выбор и посадку. Использование оригинальных деталей помогает поддерживать оптимальную производительность и стандарты безопасности.

Для повышения производительности системы рассмотрите возможность периодической калибровки регулятора давления и проверки выходного сигнала лубрикатора в соответствии с требованиями применения. Правильный выбор и настройка блока FRL имеют решающее значение для поддержания качества воздуха и защиты последующих компонентов.

Упаковка и доставка:

Упаковка продукта: Пневматический фильтр-регулятор-лубрикатор надежно упакован в прочную, ударопрочную коробку для обеспечения защиты во время транспортировки. Внутри блок проложен пенопластовыми вставками для предотвращения смещения и повреждения. Все компоненты, включая фитинги и руководства, аккуратно организованы и упакованы в пластиковые пакеты для поддержания чистоты и целостности. Упаковка маркирована деталями продукта, инструкциями по обращению и штрих-кодом для легкой идентификации.

Доставка: Продукт доставляется с использованием надежных курьерских служб с возможностью стандартной или ускоренной доставки. Каждая посылка тщательно проверяется перед отправкой для гарантии качества и комплектности. Информация для отслеживания предоставляется клиенту после отправки для мониторинга в реальном времени. Для оптовых заказов продукты паллетируются и упаковываются в термоусадочную пленку для повышения устойчивости и обеспечения безопасной транспортировки.
