Описание продукта:

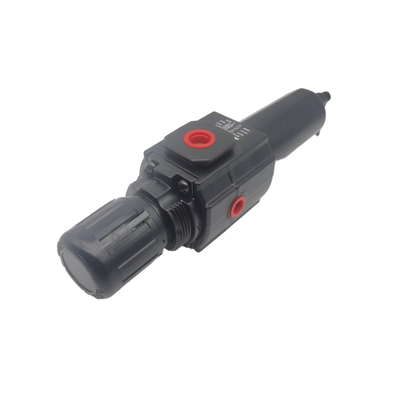

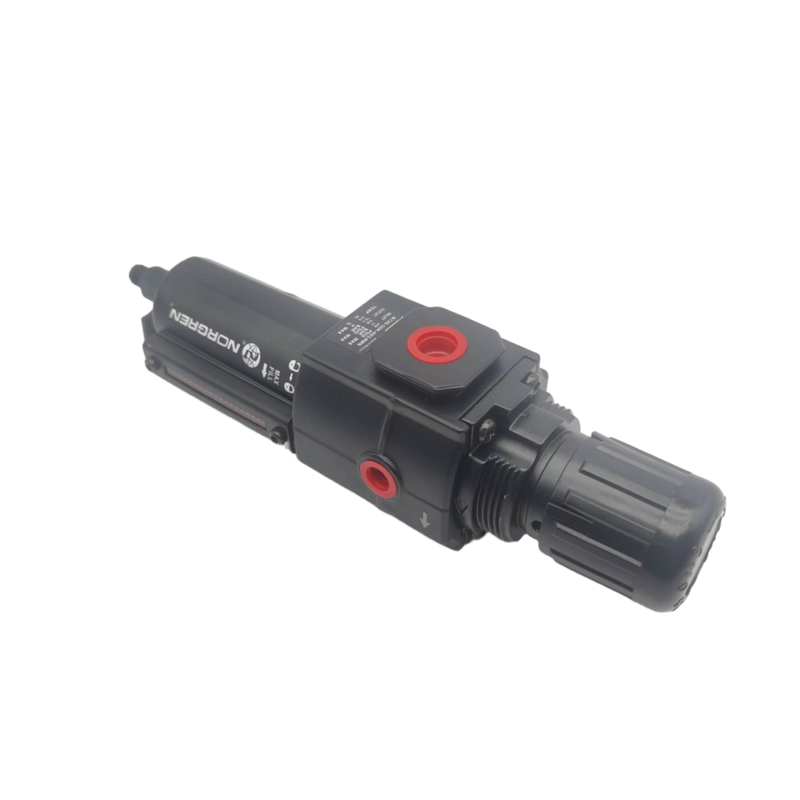

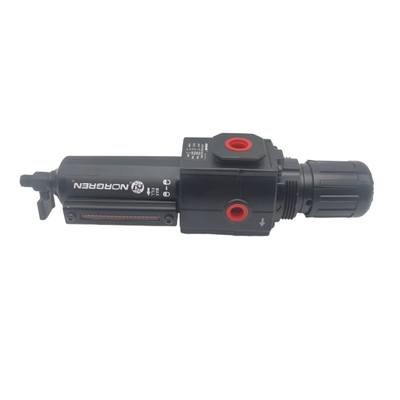

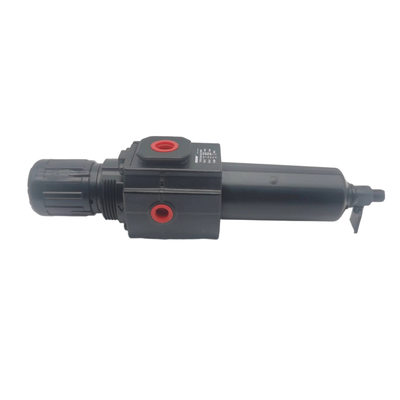

Серии Norgren B72G и B73G представляют собой высокопроизводительные фильтры-регуляторы в составе модульной системы подготовки воздуха Excelon. Эти интегрированные устройства объединяют функции фильтрации и регулирования давления в одном компактном корпусе. Они эффективно удаляют воду и твердые загрязнения из линий сжатого воздуха, обеспечивая при этом точный контроль давления на выходе.
Разработанная с учетом гибкости, система Excelon позволяет устанавливать эти устройства как в линию, так и в составе модульной сборки вместе с другими компонентами Excelon. Используя соединения Quickclamp, серия поддерживает простое расширение и упрощает процедуры технического обслуживания, повышая общую эффективность системы.
Серия B72G доступна с размерами портов G1/4 и G3/8, обеспечивая расход 38 дм³/с (80 SCFM). В отличие от нее, серия B73G предлагает более широкий выбор портов — G1/4, G3/8 и G1/2 — и поддерживает более высокий расход 50 дм³/с (106 SCFM). Обе модели оснащены сбалансированной конструкцией клапана, которая минимизирует влияние колебаний входного давления на выходное, обеспечивая стабильное и надежное регулирование.
Эти фильтры-регуляторы оснащены фильтрующими элементами из спеченного полипропилена с рейтингом 5 мкм или 40 мкм и предлагают как ручные, так и автоматические конфигурации слива конденсата. Такая универсальность делает их подходящими для широкого спектра промышленных применений, требующих точной подготовки воздуха и удаления загрязнений.
Дополнительные функции включают кнопку регулировки с фиксацией нажатием, защищенную антивандальной крышкой, и быстроразъемный байонетный стакан, упрощающий задачи технического обслуживания. Порты для манометра полного потока позволяют контролировать давление, не влияя на поток воздуха, а прозрачные поликарбонатные стаканы обеспечивают круговую видимость уровня конденсата. Устройства имеют прочные корпуса из цинка и алюминия, что делает их хорошо подходящими для требовательных условий эксплуатации.
Особенности:
Обзор интегрированного фильтра и регулятора
Интегрированный фильтр и регулятор объединяют фильтрацию твердых частиц с регулированием давления в одном компактном устройстве. Такая конструкция помогает сэкономить ценное установочное пространство, обеспечивая при этом эффективную подготовку воздуха.
Совместимость с модульной системой Excelon
Благодаря модульной системе Excelon, этот продукт поддерживает как установку в линию, так и модульную установку. Он беспрепятственно соединяется с другими компонентами подготовки воздуха Excelon с помощью удобных соединений Quickclamp.
Варианты фильтрации
Доступны два класса фильтрации для удовлетворения различных потребностей применения. Пользователи могут выбирать между фильтрующими элементами из спеченного полипропилена с рейтингом 5 мкм или 40 мкм для эффективного удаления загрязнений.
Конфигурации слива конденсата
Конструкция предлагает гибкость благодаря ручным и автоматическим вариантам слива. Выбирайте ручной слив с поворотом на 1/4 оборота или автоматическую систему слива в зависимости от предпочтений в обслуживании.
Функции мониторинга и регулировки
Прозрачные поликарбонатные стаканы обеспечивают круговую видимость уровня конденсата, позволяя легко контролировать его. Кнопка регулировки с фиксацией нажатием предотвращает случайные изменения давления и может быть дополнена антивандальной крышкой для дополнительной безопасности.
Расширенные характеристики конструкции
Регулирующая конструкция позволяет снижать давление на выходе при тупиковом подключении системы. Кроме того, сбалансированная конструкция клапана минимизирует влияние колебаний входного давления на выходное, обеспечивая стабильное регулирование.
Дополнительные функции
Порты для манометра полного потока 1/8" позволяют контролировать давление, не ограничивая поток воздуха. Быстроразъемный байонетный стакан позволяет быстро и без инструментов снимать его для замены элемента и обслуживания.
Эксплуатационные характеристики
- Высокая производительность: B72G предлагает 38 дм³/с (80 SCFM); B73G обеспечивает 50 дм³/с (106 SCFM).
- Диапазон давления: Давление на выходе регулируется от 0,3 до 10 бар.
- Максимальное входное давление: 10 бар для прозрачного стакана; 17 бар для металлического стакана.
- Рабочая температура: от -34°C до +50°C для поликарбонатных стаканов; от -20°C до +65°C для металлических стаканов.
Технические параметры:
| Размеры портов |
G1/4, G3/8, G1/2 |
| Регулировка выходного давления |
0,3–10 бар |
| Материал корпуса |
Цинк / Алюминий, Цинковый сплав |
| Типы слива конденсата |
Ручной, Автоматический, Полуавтоматический |
| Материал фильтрующего элемента |
Спеченный полипропилен |
| Рабочая среда |
Сжатый воздух |
Применение:
Промышленная автоматизация
Обеспечение чистого и отрегулированного воздушного снабжения имеет важное значение для эффективной работы пневматических приводов, клапанов и цилиндров, используемых в процессах промышленной автоматизации.
Упаковочное оборудование
Обеспечение защиты и точного контроля давления для пневматических компонентов имеет решающее значение в упаковочном и фасовочном оборудовании для поддержания стабильной производительности и качества продукции.
Обработка материалов
Правильная подготовка воздуха необходима для бесперебойной работы конвейеров, устройств захвата и перемещения, а также различных систем обработки материалов, повышая производительность и надежность.
Распределение сжатого воздуха
В точке использования фильтрация и регулирование давления применяются к инструментам и оборудованию для обеспечения оптимальной работы и долговечности.
Общие пневматические системы
Удаление загрязнений и контроль давления жизненно важны на производственных предприятиях для поддержания эффективной и безопасной работы пневматических систем.
Текстильное оборудование
Фильтрация и регулирование воздуха играют значительную роль в пневматических системах управления, используемых в текстильном производстве, обеспечивая стабильность и качество производства.
Автомобильное производство
Подготовка воздуха имеет решающее значение на различных этапах, таких как покрасочные цеха, сборочные линии и испытательное оборудование, для обеспечения высоких стандартов и надежной работы в автомобильном производстве.
Поддержка и услуги:
Наши блоки фильтров-регуляторов-лубрикаторов (FRL) для пневматики разработаны для обеспечения оптимальной производительности и долговечности ваших пневматических систем путем подачи чистого, регулируемого и смазанного воздуха. Для получения технической поддержки, пожалуйста, убедитесь, что у вас под рукой номер модели и спецификации вашего блока FRL при обращении за помощью.
Установка: Правильная установка имеет решающее значение для эффективной работы вашего блока FRL. Убедитесь, что устройство установлено в правильной ориентации в соответствии с направлением потока, указанным на устройстве. Используйте соответствующие фитинги и избегайте чрезмерного затягивания, чтобы предотвратить повреждение.
Техническое обслуживание: Регулярное техническое обслуживание компонентов фильтра, регулятора и лубрикатора необходимо для поддержания эффективности системы. Периодически заменяйте фильтрующие элементы, чтобы избежать засорения, проверяйте и при необходимости регулируйте настройки давления регулятора, а также пополняйте лубрикатор рекомендованной смазкой для обеспечения надлежащей смазки оборудования на выходе.
Устранение неполадок: Распространенные проблемы, такие как падение давления, утечки воздуха или недостаточное смазывание, часто можно устранить, проверив наличие засоров, утечек или низкого уровня смазки. Убедитесь, что все соединения надежны, а устройство свободно от грязи и мусора.
Безопасность: Всегда сбрасывайте давление в системе перед выполнением любого технического обслуживания или регулировки блока FRL. Используйте средства индивидуальной защиты по мере необходимости для предотвращения травм.
Для получения подробной технической документации, запасных частей и руководств по обслуживанию, пожалуйста, обратитесь к документации по продукту, прилагаемой к вашему блоку FRL, или посетите наш официальный веб-сайт.
