Описание продукта:

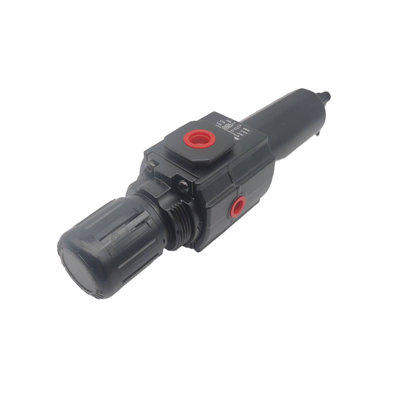

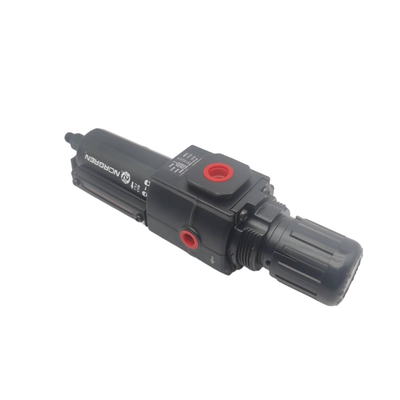

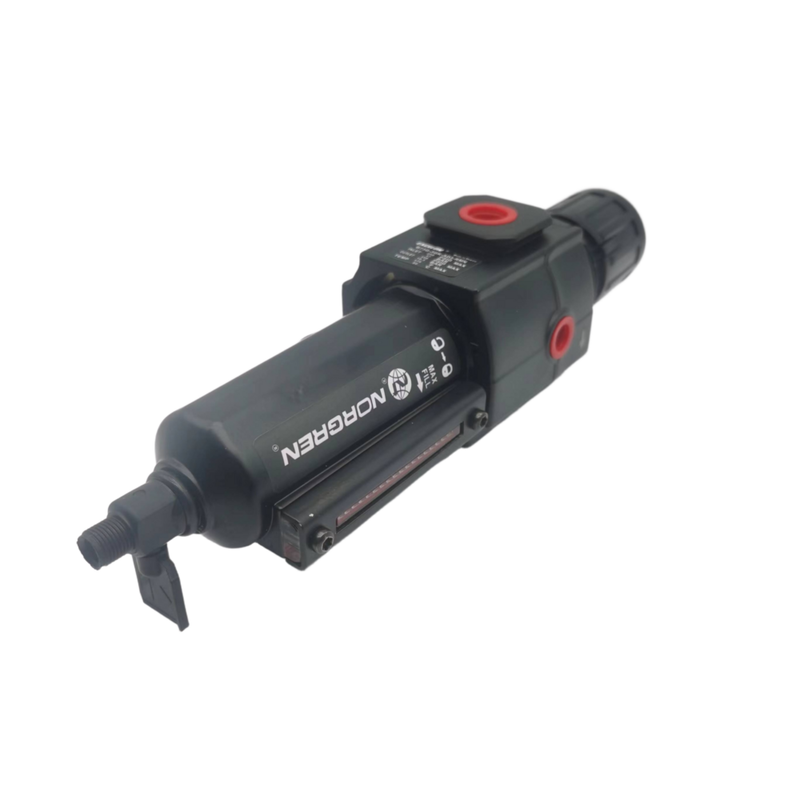

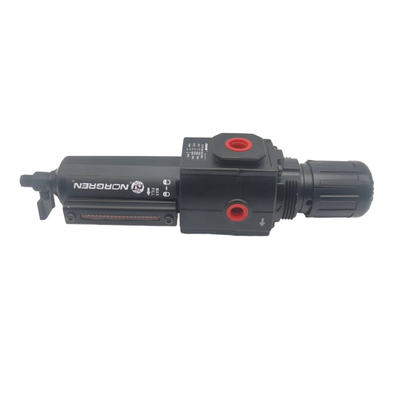

Серии Norgren B72G и B73G представляют собой высокопроизводительные фильтры-регуляторы, разработанные как часть модульной системы подготовки воздуха Excelon. Эти интегрированные устройства сочетают в себе функции фильтрации и регулирования давления в одном компактном корпусе. Их основная задача — удаление воды и твердых частиц из линий сжатого воздуха, обеспечивая при этом точный контроль давления на выходе.
Инновационная конструкция Excelon поддерживает гибкие варианты установки, позволяя монтировать эти блоки непосредственно в линию или комбинировать их с другими компонентами Excelon с помощью быстроразъемных соединений Quickclamp. Эта функция облегчает расширение системы и упрощает процедуры текущего обслуживания.
Серия B72G доступна с присоединительными размерами портов G1/4 и G3/8, обеспечивая расход 38 дм³/с (80 SCFM). В отличие от нее, серия B73G включает порты G1/4, G3/8 и G1/2, предлагая более высокую пропускную способность 50 дм³/с (106 SCFM). Обе серии оснащены сбалансированной конструкцией клапана, которая снижает влияние изменений входного давления на выходное, гарантируя тем самым стабильное и надежное регулирование.
Эти фильтры-регуляторы поставляются с опциями фильтрующих элементов из спеченного полипропилена на 5 мкм или 40 мкм и доступны в конфигурациях с ручным или автоматическим сливом конденсата. Такая универсальность делает их подходящими для широкого спектра промышленных применений.
Дополнительные функции включают кнопку регулировки с фиксацией нажатием, защищенную антивандальной крышкой, быстросъемный байонетный стакан для удобного обслуживания и порты для манометра полного потока, которые позволяют контролировать давление без ограничения воздушного потока. Прозрачные поликарбонатные стаканы обеспечивают круговой обзор уровня конденсата, а прочные материалы корпуса из цинка и алюминия гарантируют долгий срок службы даже в суровых условиях эксплуатации.
Особенности:
Интегрированный фильтр и регулятор
Этот компактный блок объединяет фильтрацию твердых частиц и регулирование давления, эффективно экономя ценное установочное пространство, объединяя две основные функции в одном устройстве.
Модульная система Excelon
Система поддерживает универсальные варианты установки, позволяя использовать как линейные, так и модульные конфигурации с другими продуктами подготовки воздуха Excelon. Эта гибкость обеспечивается удобными быстроразъемными соединениями Quickclamp.
Степени фильтрации
Пользователи могут выбирать между двумя степенями фильтрации в зависимости от своих потребностей: фильтрующие элементы из спеченного полипропилена на 5 мкм или 40 мкм. Обе опции обеспечивают эффективное удаление загрязнений, гарантируя чистоту воздушного потока.
Варианты слива конденсата
Устройство предлагает конфигурации с ручным и автоматическим сливом конденсата. Клиенты могут выбрать ручной слив с поворотом на 1/4 оборота или автоматическую систему слива в соответствии со своими предпочтениями в обслуживании.
Прозрачные стаканы
Оснащенный прозрачными поликарбонатными стаканами, этот блок обеспечивает круговой обзор уровня конденсата, что упрощает мониторинг и поддержание оптимальной производительности.
Функции регулировки
Кнопка регулировки с фиксацией нажатием предотвращает случайные изменения давления, повышая безопасность и надежность. Кроме того, доступна антивандальная крышка для дополнительной защиты настроек.
Конструкция регулятора давления
Регулирующая конструкция позволяет контролируемо снижать давление на выходе, когда система находится в тупике. Сбалансированная конструкция клапана минимизирует влияние колебаний входного давления на выходное, обеспечивая стабильное регулирование.
Порты для манометра и обслуживание
Порты для манометра полного потока 1/8" позволяют контролировать давление, не ограничивая воздушный поток. Механизм быстросъемного байонетного стакана позволяет быстро снимать стакан при замене элемента и обслуживании, причем без использования инструментов.
Технические характеристики производительности
Устройство демонстрирует высокую пропускную способность: модель B72G — до 38 дм³/с (80 SCFM), а модель B73G — до 50 дм³/с (106 SCFM). Поддерживает широкий диапазон выходного давления от 0,3 до 10 бар.
Условия эксплуатации
Максимальное входное давление составляет 10 бар для варианта с прозрачным стаканом и 17 бар для варианта с металлическим стаканом. Диапазон рабочих температур составляет от -34°C до +50°C для поликарбонатных стаканов и от -20°C до +65°C при использовании металлических стаканов.
Технические параметры:
| Материал корпуса |
Цинк / Алюминий, Цинковый сплав |
| Регулировка выходного давления |
0,3–10 бар |
| Типы слива конденсата |
Ручной, Автоматический, Полуавтоматический |
| Рабочая среда |
Сжатый воздух |
| Размеры портов |
G1/4, G3/8, G1/2 |
| Материал фильтрующего элемента |
Спеченный полипропилен |
Применение:
Промышленная автоматизация
Чистое и хорошо отрегулированное воздушное снабжение необходимо для эффективной работы пневматических приводов, клапанов и цилиндров. Эти компоненты зависят от точного качества воздуха и контроля давления для оптимальной работы в автоматизированных промышленных условиях.
Упаковочное оборудование
В упаковочном и фасовочном оборудовании защита пневматических компонентов и поддержание постоянного давления имеют решающее значение. Надлежащая фильтрация и регулирование воздуха помогают обеспечить надежную работу и продлить срок службы этих машин.
Обработка материалов
Подготовка воздуха играет важную роль в конвейерах, манипуляторах и различных системах транспортировки. Чистый и контролируемый воздух обеспечивает плавную работу и минимизирует время простоя при обработке материалов.
Распределение сжатого воздуха
В точке использования фильтрация и регулирование давления жизненно важны для инструментов и оборудования, работающих на сжатом воздухе. Это обеспечивает стабильную производительность и защищает устройства от загрязнений.
Общие пневматические системы
На производственных предприятиях удаление загрязнений и тщательное управление давлением являются основополагающими для надежной работы общих пневматических систем.
Текстильное оборудование
Пневматические системы управления в текстильном производстве требуют эффективной фильтрации и регулирования воздуха для поддержания качества и эффективности на протяжении всего производственного процесса.
Автомобильное производство
В автомобильном производстве, особенно в покрасочных цехах, на сборочных линиях и испытательных стендах, надлежащая подготовка воздуха незаменима для поддержания точности работы и обеспечения качества продукции.
Поддержка и услуги:
Наши блоки фильтров-регуляторов-лубрикаторов (FRL) для пневматических систем разработаны для обеспечения чистого, регулируемого и смазанного воздушного снабжения пневматических систем, повышая производительность и продлевая срок службы вашего оборудования.
Техническая поддержка:
Мы предоставляем комплексную техническую поддержку по установке, эксплуатации и обслуживанию блоков FRL. Наша команда помогает с интеграцией систем, устранением неполадок и оптимизацией настроек в соответствии с вашими конкретными требованиями к применению.
Услуги:
1. Руководство по установке: Подробные инструкции и поддержка на месте для обеспечения правильной установки и подключения в вашей пневматической системе.
2. Техническое обслуживание и ремонт: Плановое техническое обслуживание, включая замену фильтрующих элементов, калибровку регулятора и пополнение смазки. Также доступны услуги быстрого ремонта для минимизации времени простоя.
3. Индивидуальная настройка: Помощь в выборе подходящих блоков FRL и настройке конфигураций для удовлетворения уникальных системных требований.
4. Обучение: Очные или удаленные тренинги для вашего персонала по лучшим практикам эксплуатации FRL и регулярного технического обслуживания.
Наша цель — предоставить надежную, высококачественную поддержку и услуги для максимального повышения эффективности и долговечности ваших пневматических систем с использованием наших продуктов FRL для пневматических систем.
Упаковка и доставка:
Упаковка продукта: Блок фильтра-регулятора-лубрикатора для пневматических систем надежно упакован в прочную коробку из гофрированного картона, предназначенную для защиты продукта от повреждений при транспортировке. Внутри коробки устройство проложено пенопластовыми вставками или формованным пластиком для предотвращения смещения и поглощения ударов. Упаковка включает руководство пользователя, руководство по установке и все необходимые аксессуары для легкой установки. Каждая коробка четко маркирована деталями продукта, инструкциями по обращению и штрих-кодами для эффективного управления запасами.
Доставка: Блок фильтра-регулятора-лубрикатора для пневматических систем отправляется надежными курьерскими службами, обеспечивающими своевременную и безопасную доставку. В зависимости от пункта назначения, варианты доставки включают стандартные, ускоренные и грузовые перевозки. Продукт упакован в соответствии с международными стандартами доставки, защищая его от влаги, пыли и ударов. Информация для отслеживания предоставляется после отправки, чтобы клиенты были в курсе статуса своей доставки. Специальные запросы по обращению могут быть удовлетворены по заказу.
