Описание продукта:

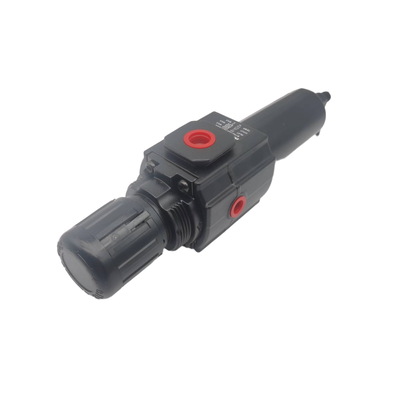

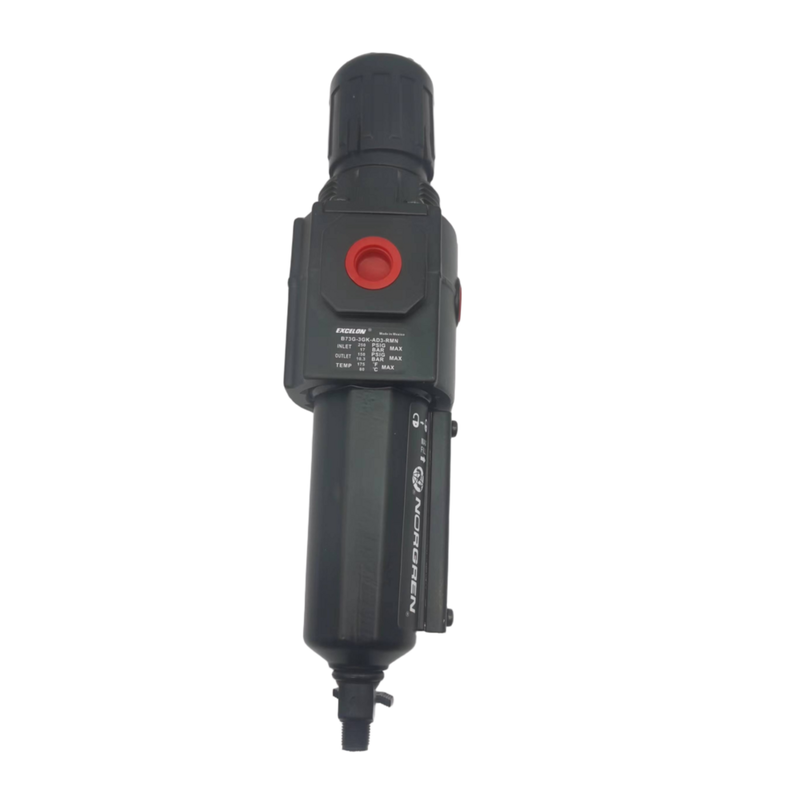

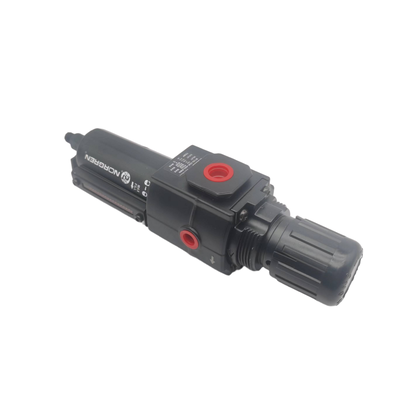

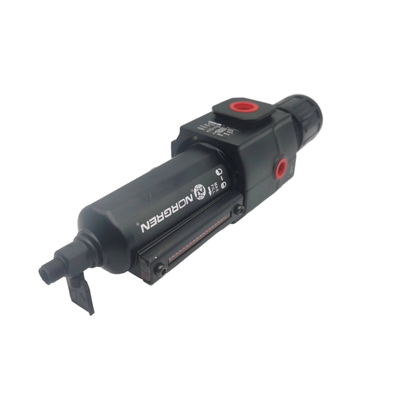

Серии Norgren B72G и B73G представляют собой высокопроизводительные фильтры-регуляторы в составе модульной системы подготовки воздуха Excelon. Эти компактные интегрированные устройства предназначены для совмещения функций фильтрации и регулирования давления в одном корпусе. Они эффективно удаляют воду и твердые частицы из линий сжатого воздуха, обеспечивая при этом точный контроль давления на выходе.
Благодаря конструкции Excelon, эти фильтры-регуляторы могут устанавливаться как в линию, так и в составе модульной сборки с другими продуктами Excelon. Соединения Quickclamp облегчают установку, расширение системы и техническое обслуживание, что делает эти устройства очень универсальными для различных конфигураций.
Серия B72G оснащена портами G1/4 и G3/8 и обеспечивает расход 38 дм³/с (80 SCFM). В отличие от нее, серия B73G поддерживает размеры портов G1/4, G3/8 и G1/2 и обеспечивает более высокий расход 50 дм³/с (106 SCFM). Обе серии имеют сбалансированную конструкцию клапана, которая снижает влияние колебаний входного давления на выходное, гарантируя последовательное и стабильное регулирование.
Эти устройства предлагают гибкость благодаря доступности фильтрующих элементов из спеченного полипропилена с размером пор 5 мкм или 40 мкм, а также поставляются с ручными или автоматическими сливами. Такие опции обеспечивают пригодность для широкого спектра промышленных применений.
Ключевые особенности включают кнопку регулировки с фиксацией нажатием, защищенную антивандальной крышкой, быстросъемный байонетный стакан для простого обслуживания и порты для манометра полного потока, которые позволяют контролировать давление, не ограничивая поток воздуха. Прозрачные поликарбонатные стаканы обеспечивают круговую видимость уровня конденсата, а прочные корпуса из цинка и алюминия рассчитаны на работу в суровых условиях окружающей среды.
Особенности:
Интегрированный фильтр и регулятор
Это устройство объединяет фильтрацию частиц и регулирование давления в одном компактном блоке, эффективно экономя ценное установочное пространство. Интеграция этих двух функций упрощает установку и повышает общую эффективность системы.
Модульная система Excelon
Система поддерживает как линейную, так и модульную установку, позволяя беспрепятственно соединяться с другими продуктами подготовки воздуха Excelon через фитинги Quickclamp. Эта гибкость обеспечивает легкую интеграцию и расширение в различных пневматических системах.
Варианты фильтрации
Доступны два класса фильтрации для различных нужд: фильтрующие элементы из спеченного полипропилена размером 5 мкм и 40 мкм. Эти фильтры эффективно удаляют загрязнения, обеспечивая чистый поток воздуха и защищая оборудование на выходе.
Типы слива
Пользователи могут выбирать между ручным и автоматическим сливом. Ручная версия оснащена удобным сливным клапаном с поворотом на 1/4 оборота, а автоматическая конфигурация обеспечивает беспроблемное удаление конденсата без ручного вмешательства.
Прозрачные поликарбонатные стаканы
Стаканы изготовлены из прозрачного поликарбоната, обеспечивая круговую видимость уровня конденсата. Такая конструкция позволяет легко и быстро контролировать уровень для поддержания оптимальной производительности.
Регулировка и функции безопасности
Кнопка регулировки с фиксацией нажатием предотвращает случайные изменения настроек давления. Для дополнительной безопасности также доступна антивандальная крышка для защиты от несанкционированных регулировок.
Сброс давления и сбалансированная конструкция клапана
Конструкция сброса давления помогает снизить давление на выходе, когда система находится в тупике. Кроме того, сбалансированная конструкция клапана минимизирует влияние колебаний входного давления на выходное, обеспечивая стабильное и последовательное регулирование.
Контроль давления и техническое обслуживание
Порты для манометра 1/8" полного потока позволяют точно контролировать давление, не ограничивая поток воздуха. Быстросъемный байонетный стакан позволяет быстро снимать его для замены фильтрующего элемента и обслуживания, причем все это без использования инструментов.
Технические характеристики:
- Высокая пропускная способность: модель B72G обеспечивает 38 дм³/с (80 SCFM); модель B73G обеспечивает 50 дм³/с (106 SCFM)
- Широкий диапазон выходного давления: регулируется от 0,3 до 10 бар
- Максимальное входное давление: 10 бар для прозрачных стаканов; 17 бар для металлических стаканов
- Диапазон рабочих температур: от -34°C до +50°C с поликарбонатными стаканами; от -20°C до +65°C с металлическими стаканами
Технические параметры:
| Материал фильтрующего элемента |
Спеченный полипропилен |
| Регулировка выходного давления |
0,3–10 бар |
| Материал корпуса |
Цинк / Алюминий, Цинковый сплав |
| Рабочая среда |
Сжатый воздух |
| Размеры портов |
G1/4, G3/8, G1/2 |
| Типы слива |
Ручной, Автоматический, Полуавтоматический |
Этот блок подготовки воздуха FESTO оснащен высококачественным фильтрующим элементом из спеченного полипропилена, обеспечивающим надежную фильтрацию для вашей системы сжатого воздуха. Являясь премиальным фильтром масляного тумана FESTO, он обеспечивает точную регулировку выходного давления в диапазоне от 0,3 до 10 бар. Прочный материал корпуса, состоящий из цинка, алюминия и цинкового сплава, гарантирует долговечность и надежность. Этот блок подготовки воздуха FESTO, подходящий для различных применений, поддерживает несколько размеров портов, включая G1/4, G3/8 и G1/2, и предлагает универсальные типы слива, такие как ручной, автоматический и полуавтоматический, для удовлетворения разнообразных эксплуатационных потребностей.
Применение:
Промышленная автоматизация
В промышленной автоматизации подача чистого и регулируемого воздуха необходима для правильного функционирования пневматических приводов, клапанов и цилиндров. Обеспечение чистоты воздуха и постоянного давления помогает поддерживать эффективность и надежность автоматизированных систем.
Упаковочное оборудование
Упаковочное и фасовочное оборудование полагается на точную защиту и контроль давления пневматических компонентов. Поддержание этих условий помогает достичь точных и эффективных упаковочных операций, защищая как оборудование, так и продукцию.
Обработка материалов
Для конвейеров, систем захвата и перемещения и различных систем обработки материалов крайне важна правильная подготовка воздуха. Чистый, регулируемый воздух обеспечивает плавную работу этих пневматических компонентов, минимизируя время простоя и продлевая срок службы оборудования.
Распределение сжатого воздуха
В каждой точке использования необходима фильтрация и регулирование сжатого воздуха для поддержания производительности и долговечности инструментов и оборудования. Эффективная обработка воздуха напрямую способствует повышению операционной эффективности.
Общие пневматические системы
Производственные предприятия выигрывают от удаления загрязнений и правильного контроля давления в своих пневматических системах. Чистый, регулируемый воздух повышает надежность и безопасность пневматических процессов в различных применениях.
Текстильное оборудование
В текстильном производстве пневматические системы управления требуют эффективной фильтрации и регулирования воздуха. Это обеспечивает стабильную работу машин и помогает поддерживать качество продукции.
Автомобильное производство
Подготовка воздуха играет жизненно важную роль в автомобильной промышленности, включая покрасочные цеха, сборочные линии и испытательное оборудование. Чистый и регулируемый воздух способствует оптимальным условиям эксплуатации и высокому качеству выпускаемой продукции.
Поддержка и услуги:
Наши блоки фильтров-регуляторов-лубрикаторов (FRL) для пневматики разработаны для обеспечения оптимальной производительности и долговечности ваших пневматических систем путем подачи чистого, регулируемого и смазанного воздуха. Для поддержания эффективности и надежности ваших FRL необходимо регулярное техническое обслуживание и правильное обращение.
Для получения технической поддержки убедитесь, что у вас под рукой есть номер модели, серийный номер и подробное описание проблемы. Эта информация поможет в предоставлении оперативной и точной помощи.
При установке блока FRL убедитесь, что направление потока воздуха соответствует маркировке на изделии. Используйте соответствующие фитинги и избегайте чрезмерного затягивания, чтобы предотвратить повреждение. Убедитесь, что блок установлен в легкодоступном месте для удобства обслуживания.
Регулярно проверяйте и заменяйте фильтрующий элемент, чтобы предотвратить попадание загрязнений в вашу пневматическую систему. Часто сливайте скопившуюся воду и грязь из стакана фильтра для поддержания чистого потока воздуха.
Отрегулируйте регулятор до желаемой настройки давления в соответствии с требованиями вашей системы. Избегайте превышения максимального номинального давления, указанного для блока, для обеспечения безопасной эксплуатации.
Лубрикаторы должны быть заполнены рекомендованным пневматическим маслом и регулярно проверяться для поддержания надлежащей смазки компонентов на выходе. Избегайте переполнения, чтобы предотвратить попадание масла в систему.
При обнаружении любых аномальных шумов, падений давления или утечек проверьте блок на наличие повреждений или износа. Заменяйте любые неисправные детали на оригинальные компоненты производителя, чтобы обеспечить совместимость и безопасность.
Для подробного устранения неполадок, руководств по техническому обслуживанию и информации о запасных частях обратитесь к руководству по эксплуатации, прилагаемому к вашему блоку FRL.
Соблюдение этих рекомендаций поможет максимально увеличить производительность и срок службы вашей системы фильтров-регуляторов-лубрикаторов для пневматики, обеспечивая плавную и эффективную работу вашего пневматического оборудования.
