Описание продукта:
Серии Norgren B07 и B68G представляют собой интегрированные регуляторы фильтрации, предназначенные для объединения фильтрации и регулирования давления в одном компактном корпусе.Эти устройства эффективно удаляют жидкую воду и твердые загрязнители из труб сжатого воздуха, обеспечивая точное управление давлением вниз по течению.

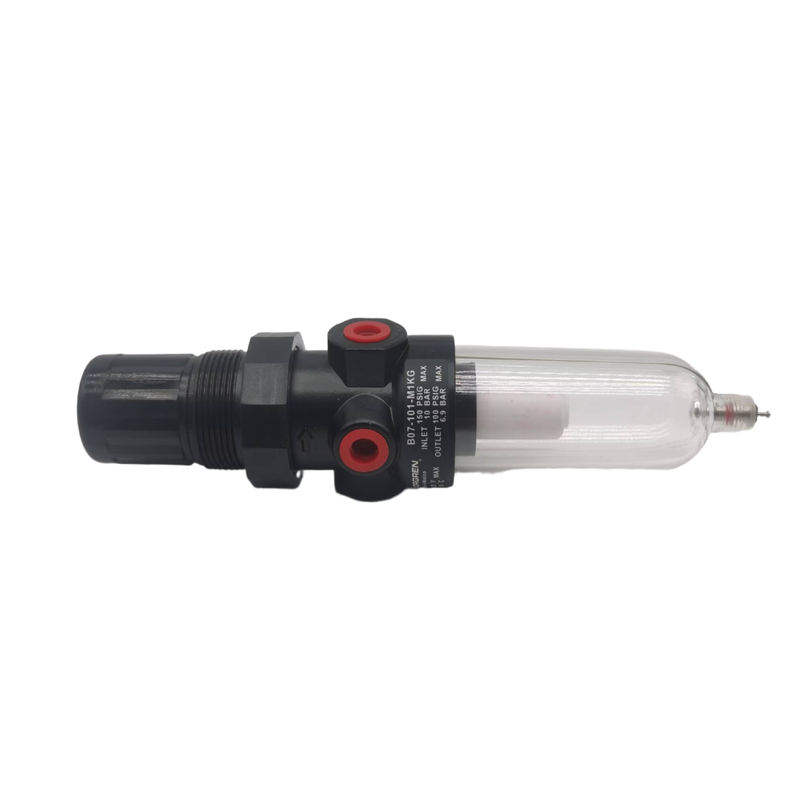

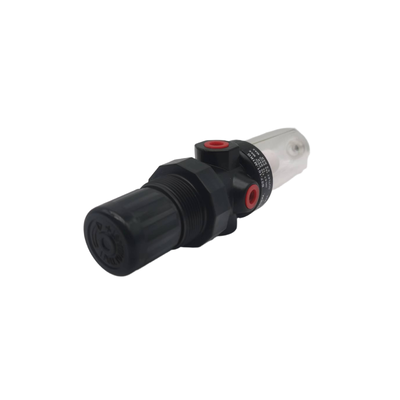

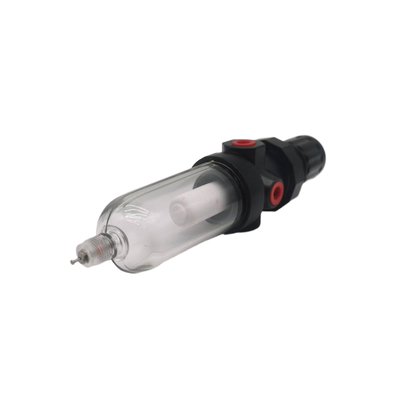

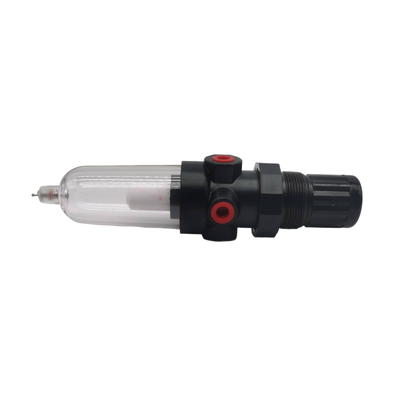

Серия B07 представляет собой миниатюрный ряд регуляторов фильтров, специально разработанных для установок с ограниченным пространством.Он имеет корпус из цинкового сплава и прозрачную поликарбонатную чашу, которая обеспечивает 360-градусную видимостьСерия включает в себя не поднимающийся регулирующий кнопок, оборудованный механизмом блокировки с помощью быстрого действия.B07 может обеспечивать частоты потока до 24 SCFM (11 dm3/s) и поддерживает регулировку давления в выходе от 00,3 до 7 бар или 0,3 до 10 бар.
С другой стороны, серия B68G принадлежит к системе Olympian Plus plug-in, которая позволяет быстро и легко устанавливать или снимать модульные компоненты.Эти модели построены с алюминиевым корпусом и алюминиевой чашей.Серия B68G выпускается в габаритах G3/4, G1 и G1-1/2, способных обрабатывать потоки до 440 SCFM (207,7 dm3/s).Он поддерживает диапазон регулировки давления на выходе между 0.4 и 8 бар и могут выдерживать максимальное впускное давление 17 бар.
Особенности:
Интегрированный фильтр и регулятор объединяют фильтрацию частиц и регулирование давления в одной компактной конструкции.что делает его идеальным для эффективной установки системы.
Для удовлетворения различных требований имеются два вида фильтрации: фильтрующие элементы из полипропилена сцинтерованного длиной 5 мкм и 40 мкм.Эти варианты обеспечивают эффективное удаление загрязнителей для поддержания чистоты системы.
Для удаления конденсата пользователи могут выбирать между конфигурациями ручного и автоматического отвода.
Модель B07 оснащена прозрачной поликарбонатной чашей, обеспечивающей 360-градусную видимость уровня конденсата для простого и точного мониторинга.модель B68G оснащена прочной алюминиевой чашей, включающей призматическую линзу для индикации уровня жидкости, приспособленные для суровых условий окружающей среды.
Проектированный для точности, не поднимающийся регулирующий кнопка включает в себя механизм блокировки, который предотвращает случайные изменения настройки давления.конструкция снятия давления позволяет безопасно снизить давление вниз по течению даже при тупике системы;.
Компактный миниатюрный дизайн модели B07 идеально подходит для узких пространств, обычно встречающихся в небольших пневматических системах.Система Olympian Plus Plug-In, установленная на B68G, обеспечивает быструю модульную установку и снятие, упрощая техническое обслуживание и облегчая расширение системы.
С высокой пропускной способностью до 440 SCFM модель B68G подходит для требовательных приложений, требующих больших объемов потока.с B07 на 10 бар и B68G на 17 бар.
Температурный диапазон работы варьируется в зависимости от моделей.B68G работает при температуре от -20 до +80°C благодаря конструкции алюминиевой чаши..
Наконец, обе модели оснащены полными портами для измерения потока, которые позволяют контролировать давление без ограничения воздушного потока, обеспечивая оптимальную производительность системы.
Технические параметры:
| Порт габарита |
Rc 1/8 |
| Материал корпуса |
Сплав цинка, алюминия |
| Типы отводов |
Ручная, автоматическая |
| Размеры портов |
G1/8, G1/4, G3/4, G1, G1-1/2 |
| Эластомеры |
Нитрил, синтетический каучук |
| Материал чашки |
Поликарбонат, алюминий |
| Степень фильтрации |
5 мкм, 40 мкм |
| Операционная температура |
-34°C до +50°C |
Применение:
Промышленная автоматизация
В области промышленной автоматизации необходимо обеспечить чистое и хорошо регулируемое подача воздуха в пневматические приводы, клапаны и цилиндры.Это обеспечивает оптимальную производительность и долговечность компонентов, используемых в автоматизированных системах.
Машины для упаковки
Пневматические компоненты упаковочного и заполнительного оборудования защищены эффективной фильтрацией и регулированием воздуха.Эта защита помогает поддерживать надежность и эффективность машин, используемых в процессах упаковки.
Управление материалами
Правильная подготовка воздуха имеет решающее значение для конвейеров, устройств сбора и размещения и различных систем обработки.Обеспечение чистого и контролируемого подачи воздуха способствует бесперебойной работе и предотвращает неожиданные простои в приложениях обработки материалов.
Распределение сжатого воздуха
На месте использования фильтрация и регулирование сжатого воздуха имеют жизненно важное значение для эффективного функционирования инструментов и оборудования.Этот подход помогает поддерживать качество и давление воздуха, подаваемого в различные пневматические устройства.
Общие пневматические системы
В производственных предприятиях решающую роль играют удаление загрязнителей и точное регулирование давления в пневматических системах.Эти меры повышают надежность системы и обеспечивают постоянную эксплуатационную производительность.
Текстильные машины
Производство текстиля зависит от фильтрации воздуха и регулирования для пневматического управления в его машинах.Поддержание контролируемых условий воздуха повышает эффективность и долговечность текстильного оборудования.
Производство автомобилей
Подготовка воздуха является ключевым фактором в автомобильных производственных средах, таких как красочные мастерские, сборочные линии и испытательное оборудование.Правильно очищенный воздух помогает добиться высококачественной отделки и надежной сборки.
Поддержка и услуги:
Наши агрегаты Pneumatic Filter Regulator Lubricator (FRL) предназначены для обеспечения оптимальной производительности и долговечности ваших пневматических систем путем фильтрации примесей, регулирования давления воздуха,и смазочных компонентовДля поддержания максимальной эффективности необходимо выполнять регулярное техническое обслуживание и следовать правильным инструкциям по установке.
Перед установкой убедитесь, что блок FRL совместим с требованиями к давлению и потоку воздуха в вашей системе.обычно обозначается стрелкой на корпусе, и убедитесь, что он надежно установлен, чтобы предотвратить вибрацию или движение во время работы.
Регулярно проверяйте элемент фильтра на наличие накопившихся остатков и очищайте или заменяйте его, если это необходимо для поддержания надлежащей фильтрации.Выкачивайте любую собранную влагу из фильтрующей чаши, чтобы предотвратить попадание воды в нижнее оборудованиеПроверьте регулятор на точные настройки давления и настроите по мере необходимости, чтобы соответствовать спецификациям вашей системы.
Смазка должна быть заполнена рекомендуемым пневматическим маслом и контролироваться для обеспечения надлежащего уровня смазки.Избегайте переполнения, чтобы предотвратить чрезмерное потребление масла и потенциальное загрязнение воздуха.
Если вы столкнетесь с какими-либо проблемами, такими как колебания давления, утечки воздуха или недостаточная смазка, обратитесь в раздел по устранению неполадок руководства по производству.Регулярное обслуживание и соблюдение инструкций по эксплуатации позволит максимизировать надежность и срок службы вашего пневматического фильтра регулятор смазочный блок.
Упаковка и перевозка:
Упаковка продукта:Смазка с регулирующим фильтром с пневматическим фильтром надежно упакована в прочную картонную коробку, чтобы обеспечить защиту во время транспортировки.Продукт подушеван пенными вставками для предотвращения повреждений от ударов или вибраций.Каждый блок индивидуально упакован в пластиковый пакет для защиты от пыли и влаги.
Перевозка:Продукт отправляется через надежные курьерские службы с возможностями отслеживания, доступными для удобства клиента.или грузовые услуги для удовлетворения различных размеров заказов и требований к доставкеВсе поставки соответствуют международным нормам судоходства, чтобы обеспечить своевременную и безопасную доставку.Клиенты получат подтверждение электронного письма с информацией отслеживания после отправки продукта.
