Описание продукта:
Серии Norgren B07 и B68G представляют собой интегрированные блоки фильтр-регулятор, предназначенные для объединения функций фильтрации и регулирования давления в одном компактном корпусе. Эти устройства эффективно удаляют жидкую воду и твердые загрязнения из линий сжатого воздуха, обеспечивая при этом точный контроль давления на выходе.

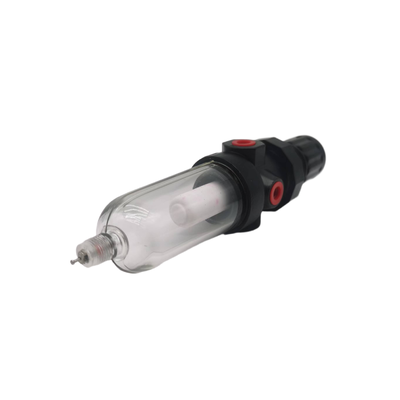

Серия B07 представляет собой ряд миниатюрных фильтров-регуляторов, специально разработанных для установок с ограниченным пространством. Она оснащена прочным корпусом из цинкового сплава и прозрачным поликарбонатным колпаком, обеспечивающим круговую видимость. Кроме того, серия включает невращающуюся регулировочную ручку с механизмом фиксации с защелкой для безопасной и легкой регулировки давления. Серия B07 доступна с присоединительными размерами G1/8 и G1/4 и способна обеспечивать расход до 24 SCFM (11 дм³/с) с диапазонами регулирования выходного давления от 0,3 до 7 бар или от 0,3 до 10 бар.
С другой стороны, серия B68G интегрирована в систему Olympian Plus с возможностью быстрого подключения, что упрощает модульную установку и снятие. Эти устройства поставляются с алюминиевым корпусом и алюминиевым колпаком, который оснащен призматическим индикатором уровня жидкости для удобного контроля. Серия B68G предлагается с вариантами присоединительных размеров G3/4, G1 и G1-1/2. Она поддерживает более высокие расходы до 440 SCFM (207,7 дм³/с), имеет диапазон регулирования выходного давления от 0,4 до 8 бар и может работать при максимальном входном давлении 17 бар.
Особенности:
Интегрированный фильтр и регулятор
Интегрированный блок фильтра и регулятора объединяет фильтрацию твердых частиц и регулирование давления в одном компактном устройстве. Такая конструкция помогает сэкономить ценное установочное пространство, обеспечивая при этом эффективную работу системы.
Варианты фильтрации
Доступны два класса фильтрации для различных требований: фильтрующие элементы из спеченного полипропилена на 5 мкм и 40 мкм. Оба варианта эффективно удаляют загрязнения, обеспечивая чистый и надежный поток воздуха.
Конфигурации слива
Пользователи могут выбирать между ручным и автоматическим сливом конденсата, что делает удаление конденсата удобным и адаптируемым к различным потребностям системы.
Типы колпаков для видимости и долговечности
Прозрачный поликарбонатный колпак (модель B07) обеспечивает круговую видимость уровня конденсата, облегчая контроль. Для более суровых условий эксплуатации алюминиевый колпак с призматическим индикатором уровня жидкости (модель B68G) обеспечивает повышенную долговечность и четкое указание уровня жидкости.
Регулировка и функции давления
Невращающаяся регулировочная ручка оснащена механизмом фиксации с защелкой для предотвращения случайных изменений давления. Кроме того, конструкция с перепускным клапаном позволяет безопасно снижать давление на выходе при остановке системы.
Компактная и модульная конструкция
Компактная миниатюрная конструкция модели B07 идеально подходит для ограниченного пространства в небольших пневматических системах. Между тем, система Olympian Plus с возможностью быстрого подключения модели B68G поддерживает быструю модульную установку и снятие, упрощая техническое обслуживание и расширение системы.
Технические характеристики
Модель B68G обеспечивает высокую пропускную способность до 440 SCFM, что делает ее пригодной для требовательных применений, требующих больших расходов. Максимальное входное давление составляет 10 бар для B07 и 17 бар для B68G. Поддерживаемые температурные диапазоны составляют от -34°C до +50°C для поликарбонатного колпака (B07) и от -20°C до +80°C для алюминиевого колпака (B68G).
Дополнительные возможности
На этих устройствах предусмотрены порты для полнопоточного манометра, позволяющие контролировать давление без ограничения потока воздуха, обеспечивая оптимальную производительность системы.
Технические параметры:
| Классы фильтрации |
5 мкм, 40 мкм |
| Рабочая температура |
-34°C до +50°C |
| Типы слива |
Ручной, Автоматический |
| Эластомеры |
Нитрил, Синтетический каучук |
| Порт манометра |
Rc 1/8 |
| Материал колпака |
Поликарбонат, Алюминий |
| Материал корпуса |
Цинковый сплав, Алюминий |
| Размеры портов |
G1/8, G1/4, G3/4, G1, G1-1/2 |
Применение:
Промышленная автоматизация
В промышленной автоматизации крайне важно иметь чистый и хорошо регулируемый источник воздуха для пневматических приводов, клапанов и цилиндров. Это обеспечивает оптимальную производительность и долговечность оборудования.
Упаковочное оборудование
Пневматические компоненты, используемые в упаковочном и фасовочном оборудовании, требуют защиты для поддержания эффективности и надежности. Надлежащая подготовка воздуха защищает эти компоненты от загрязнений.
Обработка материалов
Для конвейеров, манипуляторов и различных систем транспортировки подготовленный воздух играет жизненно важную роль. Он гарантирует бесперебойную работу, предотвращая сбои, вызванные примесями или неправильным давлением.
Распределение сжатого воздуха
В точке использования фильтрация и регулирование сжатого воздуха необходимы для обеспечения эффективной работы инструментов и оборудования без повреждений из-за неочищенного или неправильно под давлением воздуха.
Общие пневматические системы
На производственных предприятиях удаление загрязнений и контроль давления в пневматических системах являются ключом к поддержанию стабильного качества производства и продлению срока службы системы.
Текстильное оборудование
Производство текстиля зависит от пневматических систем управления, которые требуют чистого, отфильтрованного и регулируемого воздуха для правильной работы, тем самым поддерживая общее качество производимых тканей.
Автомобильное производство
В автомобильном производстве подготовка воздуха имеет решающее значение в покрасочных цехах, на сборочных линиях и в испытательном оборудовании для обеспечения точности и снижения дефектов в конечной продукции.
Поддержка и услуги:
Наши блоки пневматических фильтров-регуляторов-лубрикаторов (FRL) разработаны для обеспечения оптимальной производительности и долговечности ваших пневматических систем путем подачи чистого, регулируемого и смазанного воздуха. Для поддержания эффективности вашего FRL рекомендуется регулярный осмотр и техническое обслуживание.
Для получения технической поддержки обратитесь к руководству по эксплуатации для получения подробных инструкций по установке, советов по устранению неполадок и рекомендаций по техническому обслуживанию. Убедитесь, что фильтрующий элемент периодически очищается или заменяется, чтобы предотвратить влияние загрязнений на производительность системы. Проверьте регулятор на правильность настроек давления и при необходимости отрегулируйте их в соответствии с требованиями вашего применения. Лубрикатор должен быть заправлен соответствующим пневматическим маслом и контролироваться для поддержания правильного уровня смазки.
Если у вас возникнут какие-либо проблемы с блоком FRL, проверьте качество и давление подачи воздуха, осмотрите все соединения на предмет утечек и убедитесь, что блок установлен в правильной ориентации. Для расширенного устранения неполадок обратитесь к технической документации или ресурсам поддержки, предоставленным производителем.
Наша команда поддержки готова помочь вам с любыми техническими вопросами или потребностями в обслуживании, связанными с вашим пневматическим фильтром-регулятором-лубрикатором. Мы рекомендуем использовать оригинальные запасные части и аксессуары, чтобы обеспечить совместимость и сохранить гарантийное покрытие.
Регулярное техническое обслуживание и соблюдение эксплуатационных руководств помогут максимально увеличить надежность и срок службы вашего пневматического фильтра-регулятора-лубрикатора.
Упаковка и доставка:
Упаковка продукта: Пневматический фильтр-регулятор-лубрикатор надежно упакован в прочную картонную коробку промышленного класса для обеспечения защиты во время транспортировки. Внутри продукт амортизирован пенопластовыми вставками и пластиковой пленкой для предотвращения повреждений от ударов и вибраций. Каждая упаковка включает основной блок, руководство по установке и необходимые фитинги, все аккуратно организовано для облегчения распаковки и установки.
Доставка: Мы предлагаем надежные варианты доставки с отслеживанием для пневматического фильтра-регулятора-лубрикатора. Продукция отправляется в течение 1-2 рабочих дней после подтверждения заказа. Методы доставки включают стандартную наземную доставку и ускоренные варианты для срочных потребностей. Упаковка разработана в соответствии с международными стандартами доставки, обеспечивая безопасную доставку как на внутренние, так и на международные направления.
