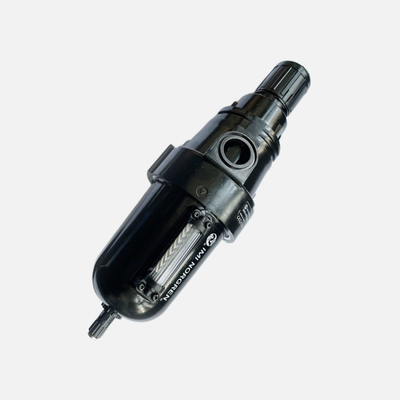

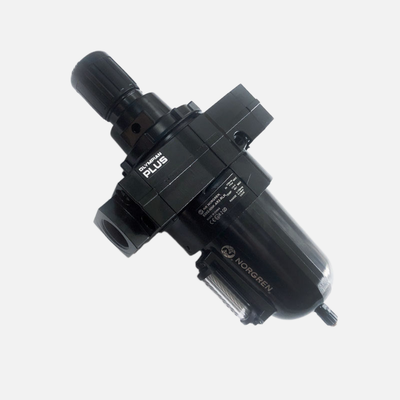

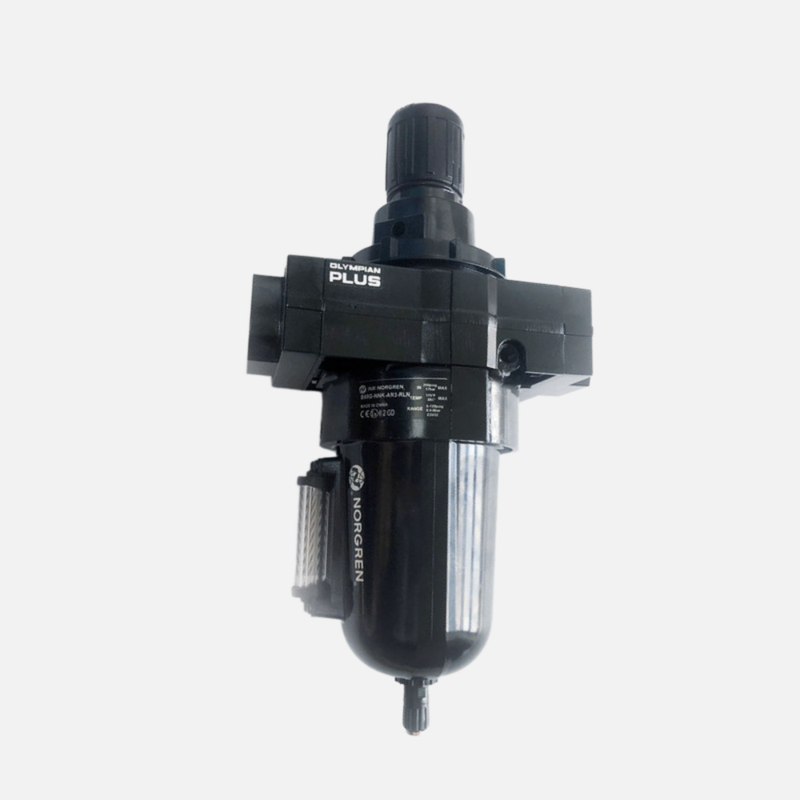

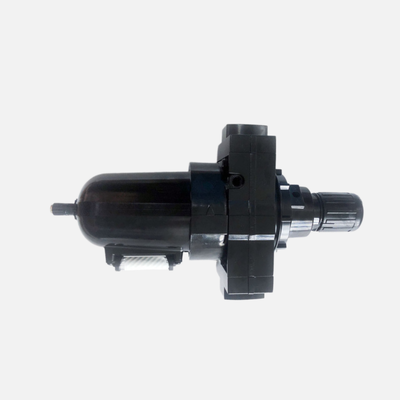

NORGREN B68G‐6GK‐AR3‐RLN B68G‐NNK‐MR3‐RLN Olympian Plus Filter‐Regulator Алюминиевая чаша Авто-ручный отвод 40μm Не поднимающийся замок Кнопка Макс 17Bar Для тяжелых сжатых воздушных цепей

Описание продукта:

Серии B07 и B68G Norgren представляют собой интегрированные блоки фильтр-регулятор, которые бесшовно объединяют фильтрацию и регулирование давления в одном компактном корпусе. Эти блоки предназначены для эффективного удаления жидкой воды и твердых загрязнений из линий сжатого воздуха, обеспечивая при этом точный контроль давления на выходе.

Серия B07 представляет собой миниатюрный ряд фильтров-регуляторов, разработанных специально для установок с ограниченным пространством. Она имеет прочный корпус из цинкового сплава и прозрачный поликарбонатный колпак, обеспечивающий круговую видимость. Кроме того, B07 оснащен невращающейся ручкой регулировки с фиксацией по щелчку для надежной установки давления. Эта серия доступна с портами G1/8 и G1/4, поддерживает расход до 24 SCFM (11 дм³/с) и предлагает диапазоны регулирования выходного давления от 0,3 до 7 бар или от 0,3 до 10 бар.

В отличие от этого, серия B68G является частью модульной системы Olympian Plus от Norgren, которая облегчает быструю модульную установку и снятие. Эти блоки изготовлены из алюминиевого корпуса и алюминиевого колпака с призматическим индикатором уровня жидкости для удобного контроля. Серия B68G доступна с большими портами, включая G3/4, G1 и G1-1/2, и способна обрабатывать расход до 440 SCFM (207,7 дм³/с). Она предлагает диапазон регулирования выходного давления от 0,4 до 8 бар и поддерживает максимальное входное давление 17 бар.

Особенности:

Интегрированный фильтр и регулятор объединяют фильтрацию твердых частиц и регулирование давления в одном компактном блоке. Такая конструкция помогает сэкономить ценное установочное пространство, обеспечивая при этом эффективную работу системы.

Он доступен с двумя различными степенями фильтрации, оснащенный фильтрующими элементами из спеченного полипропилена на 5 мкм или 40 мкм. Эти фильтры эффективно удаляют загрязнения для защиты оборудования на выходе.

Пользователи могут выбирать между ручным и автоматическим сливом конденсата, что обеспечивает гибкость для удобного удаления конденсата в зависимости от конкретных потребностей применения.

Модель B07 оснащена прозрачным поликарбонатным колпаком, обеспечивающим круговую видимость уровня конденсата, что делает мониторинг простым и беспроблемным.

Для более требовательных условий эксплуатации модель B68G оснащена прочным алюминиевым колпаком с призматическим индикатором уровня жидкости, обеспечивающим надежную работу в суровых условиях.

Блок оснащен невращающейся ручкой регулировки с механизмом фиксации по щелчку, который предотвращает случайные изменения установленного давления.

Его разгрузочная конструкция позволяет снизить давление на выходе при остановке системы, повышая безопасность и гибкость эксплуатации.

Компактная миниатюрная конструкция модели B07 идеально подходит для ограниченного пространства, что делает ее особенно подходящей для небольших пневматических систем.

Система Olympian Plus Plug-In System, представленная в модели B68G, позволяет быстро устанавливать и снимать модули. Это облегчает техническое обслуживание и поддерживает расширение системы.

B68G также может похвастаться высокой пропускной способностью до 440 SCFM, что позволяет использовать его в требовательных приложениях, требующих больших объемов воздушного потока.

Максимальное входное давление варьируется в зависимости от модели: 10 бар для B07 и 17 бар для B68G, что обеспечивает выбор для различных требований к давлению.

Эти блоки работают в широком диапазоне температур. Поликарбонатный колпак B07 выдерживает температуры от -34°C до +50°C, в то время как алюминиевый колпак B68G работает в диапазоне от -20°C до +80°C.

Наконец, включены порты для полнопоточного манометра, позволяющие точно контролировать давление без какого-либо ограничения воздушного потока в системе.

Технические параметры:

Применение:

В области промышленной автоматизации крайне важно обеспечивать чистую и регулируемую подачу воздуха к пневматическим приводам, клапанам и цилиндрам. Это обеспечивает оптимальную производительность и долговечность оборудования, используемого в автоматизированных процессах.

Упаковочные и разливочные машины в значительной степени полагаются на пневматические компоненты. Защита этих компонентов с помощью эффективной фильтрации воздуха помогает поддерживать надежность и точность упаковочных операций.

Пневматические системы, используемые в конвейерах, устройствах захвата и перемещения, а также в различных системах обработки, требуют подготовленного воздуха. Правильная подготовка воздуха обеспечивает плавное и эффективное перемещение материалов и выполнение задач по обработке.

В точке использования фильтрация и регулирование сжатого воздуха имеют решающее значение для инструментов и оборудования. Это продлевает срок службы инструментов и обеспечивает стабильную работу в различных приложениях.

На производственных предприятиях общие пневматические системы выигрывают от удаления загрязнений и точного контроля давления. Это способствует общей эффективности и безопасности производственных операций.

Оборудование для текстильного производства, использующее пневматическое управление, требует фильтрации и регулирования воздуха. Это помогает поддерживать стабильную производительность и защищает чувствительные компоненты текстильного оборудования.

В автомобильном производстве правильная подготовка воздуха имеет решающее значение на различных этапах, таких как покрасочные цеха, сборочные линии и испытательное оборудование. Чистый и регулируемый воздух обеспечивает высокие стандарты качества продукции и надежную функциональность.

Поддержка и услуги:

Наши блоки пневматических фильтров-регуляторов-лубрикаторов (FRL) разработаны для обеспечения чистой, контролируемой и смазанной подачи воздуха в пневматические системы, повышая производительность и продлевая срок службы оборудования. Для оптимальной работы крайне важно устанавливать блок FRL в соответствии с направлением потока, указанным на продукте, обычно от фильтра к регулятору, а затем к лубрикатору.

Регулярное техническое обслуживание имеет решающее значение для долговечности и эффективности блока FRL. Колпак фильтра следует часто проверять на наличие скопившихся загрязнений и при необходимости сливать, чтобы предотвратить засорение. Фильтрующий элемент требует периодической очистки или замены в зависимости от условий эксплуатации и интенсивности использования.

Регулятор должен быть отрегулирован до соответствующего уровня давления для вашей пневматической системы. Избегайте превышения максимального номинального давления, указанного производителем, чтобы предотвратить повреждение или небезопасные условия. Лубрикатор должен быть заполнен рекомендованным пневматическим маслом и отрегулирован для подачи правильного количества смазки в компоненты на выходе, что обычно видно в виде капель в смотровом окне.

В случае проблем с производительностью, таких как колебания давления, утечки воздуха или недостаточная смазка, проверьте все соединения, уплотнения и компоненты на предмет износа или повреждений. Замените любые дефектные детали на оригинальные запчасти, одобренные производителем, чтобы сохранить целостность продукта и гарантийное покрытие.

Для максимальной безопасности всегда сбрасывайте давление в системе перед выполнением любого технического обслуживания или сервиса блока FRL. Соблюдайте все местные правила и рекомендации по безопасности при работе с пневматическим оборудованием.

Наша команда технической поддержки готова помочь с устранением неполадок, советами по техническому обслуживанию и рекомендациями по применению, чтобы помочь вам получить максимальную пользу от вашей системы пневматических фильтров-регуляторов-лубрикаторов.
