Описание продукта:
Регуляторы давления Norgren обеспечивают точный и надежный контроль давления сжатого воздуха в различных промышленных пневматических системах. Эта линейка продуктов включает в себя множество моделей, предназначенных для удовлетворения различных потребностей применения, включая миниатюрные регуляторы (серия R07), модульные регуляторы Excelon (серии R72G, R73G, R74G), линейные регуляторы с большим портом (серия R17) и регуляторы большого расхода с пилотным управлением (серия R18). Каждый регулятор спроектирован так, чтобы поддерживать стабильное давление на выходе, независимо от колебаний давления на входе или изменений потребности в расходе, тем самым защищая пневматическое оборудование и обеспечивая стабильную работу системы.

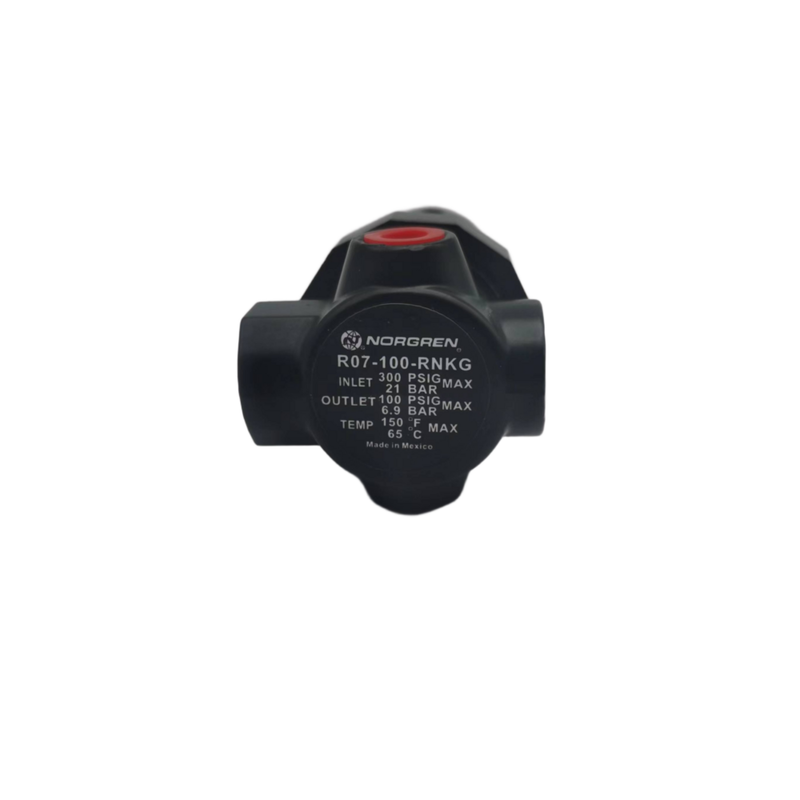

Миниатюрные регуляторы серии R07 созданы для компактной установки. Они имеют цинковый корпус в сочетании с ацеталевой крышкой и оснащены невыдвижной регулировочной ручкой с низким крутящим моментом, оснащенной замком мгновенного действия для точной настройки давления. Напротив, в серии Excelon, в которую входят модели R72G, R73G и R74G, используется конструкция сбалансированного клапана, которая значительно снижает колебания выходного давления из-за изменений входного давления. Эти регуляторы универсальны и функционируют либо как автономные линейные устройства, либо как интегрированные компоненты в модульной системе подготовки воздуха Excelon с соединениями Quickclamp для простоты установки.
Для применений, требующих высокой пропускной способности, серия R17 предлагает линейные регуляторы с большими портами с размерами портов до G1-1/2 и скоростью потока, достигающей 441 куб. футов в минуту. Между тем, серия R18 представляет регуляторы с пилотным управлением, предназначенные для установок, где требуется контроль давления в труднодоступных местах. Пилотный регулятор может быть установлен отдельно от главного клапана, что обеспечивает исключительно высокий расход сброса и повышает гибкость системы.
Все модели семейства регуляторов давления Norgren совместимы со сжатым воздухом, аргоном и азотом. В зависимости от конкретной модели они поддерживают максимальное давление на входе до 31 бар (450 фунтов на квадратный дюйм). Кроме того, их конструкция сброса давления позволяет снизить давление на выходе, когда система зашла в тупик, обеспечивая безопасное и эффективное управление давлением в различных условиях эксплуатации.
Функции:
Полный диапазон размеров
Наша линейка продуктов охватывает широкий диапазон размеров: от миниатюрного G1/8 (R07) до большого порта G2 (R18). Эта разновидность обеспечивает совместимость практически с любыми требованиями пневматической системы.
Сбалансированная конструкция клапана
Конструкция сбалансированного клапана помогает минимизировать влияние изменений входного давления на выходное давление, обеспечивая стабильное и последовательное регулирование. Эта функция особенно заметна в сериях R72G, R73G и R74G.
Операция по освобождению
Наши клапаны оснащены функцией сброса давления, которая позволяет снизить давление на выходе в тупиковых системах, обеспечивая безопасный и контролируемый сброс давления.
Модульная система Excelon
Регуляторы R72G, R73G и R74G можно легко подсоединить к фильтрам, масленкам, клапанам плавного пуска и трубным переходникам с помощью соединений Quickclamp, что позволяет создать модульную и гибкую настройку системы.
Миниатюрный дизайн
Серия R07 имеет компактный цинковый корпус в сочетании с ацеталевой крышкой, что делает ее идеальной для установки в ограниченном пространстве.
Невыдвижная регулировочная ручка с низким крутящим моментом
В сериях R07 и Excelon имеется ручка мгновенного действия, которая надежно фиксирует настройку давления при нажатии внутрь, обеспечивая точную и надежную регулировку с низким крутящим моментом.
Разборка без инструментов
Техническое обслуживание упрощается, поскольку эти клапаны можно разобрать без использования каких-либо инструментов или снятия с воздухопровода.
Пилотный вариант
Серия R18 предлагает вариант с пилотным управлением, который позволяет регулировать давление в местах, которые часто недоступны, посредством установки с дистанционным пилотным управлением.
Исключительно высокий рельефный поток
Серия R18, предназначенная для быстрого снижения давления на выходе, обеспечивает исключительно высокую пропускную способность сброса давления.
Высокая пропускная способность
Скорость потока впечатляет для всех моделей: серия R17 достигает 441 куб. футов в минуту, а серия R18 — до 2000 куб. футов в минуту.
Широкий диапазон давления
Наши регуляторы охватывают широкий диапазон давлений: R07 работает от 0,3 до 7 бар; Диапазон R72G, R73G и R74G составляет от 0,3 до 10 бар; R17 от 0,3 до 8,5 бар; и R18 от 0,16 до 17 бар.
Широкий температурный диапазон
Допуск температуры зависит от модели: R07 поддерживает температуру от -20°C до +65°C; Диапазон R72G составляет от -34°С до +65°С; R73G и R74G простираются от -34°С до +80°С; тогда как R18 работает при температуре от -20°C до +80°C.
Несколько материалов корпуса
Для обеспечения долговечности и устойчивости к коррозии материалы корпуса включают цинк для моделей R07 и R72G и алюминий для моделей R73G, R74G, R17 и R18.
Нитриловые эластомеры
Используются стандартные уплотнения из NBR (нитрил-бутадиенового каучука), гарантирующие надежную работу со сжатым воздухом и инертными газами.
Полнопоточные порты для манометров
Полнопоточные порты для манометров позволяют контролировать давление, не создавая каких-либо ограничений для воздушного потока.
Дополнительные манометры
В зависимости от модели манометры доступны в качестве опции, они могут быть включены или исключены в зависимости от предпочтений клиента.
Технические параметры:
| Материал корпуса |
Цинковый сплав, Алюминий, Алюминиевый сплав |
| Порт манометра |
1/8" PTF, 1/4" PTF, 1/4" ISO G |
| Максимальное входное давление |
20 бар (290 фунтов на квадратный дюйм) |
| Эластомеры |
Нитриловый каучук (NBR) |
| СМИ |
Сжатый воздух, аргон, азот |
| Материал капота |
Ацеталь, алюминий или цинк |
Приложения:
В сфере промышленной автоматизации точный контроль давления играет решающую роль в управлении пневматическими приводами, цилиндрами и клапанами, используемыми на производственных линиях. Обеспечение точного регулирования давления помогает поддерживать эффективность и надежность автоматизированных процессов.
Пневматические инструменты также значительно выигрывают от регулируемой подачи воздуха. Такие устройства, как пневматические инструменты, отвертки, ударные гайковерты и пистолеты-распылители, для эффективной работы и обеспечения оптимальной производительности зависят от постоянного и контролируемого давления воздуха.
Для правильной работы упаковочного оборудования требуется постоянное давление воздуха. Такое оборудование, как машины для формования, наполнения и запечатывания, системы маркировки и устройства для упаковки в картонные коробки, требует надежной подачи воздуха для поддержания качества продукции и скорости производства.
В производстве продуктов питания и напитков использование чистого и хорошо регулируемого воздуха имеет важное значение для работы упаковочного и технологического оборудования. Это обеспечивает соблюдение гигиенических стандартов и обеспечивает точный контроль над производственной средой.
Системы погрузочно-разгрузочных работ, включая конвейеры, механизмы захвата и перемещения и вакуумные установки, зависят от эффективного контроля давления. Это обеспечивает плавное и точное перемещение материалов на протяжении всего производственного процесса.
Текстильное оборудование, такое как ткацкое, трикотажное и оборудование для обработки пряжи, использует регулирование воздуха для поддержания стабильной работы и качества продукции. Правильное управление давлением жизненно важно для обработки деликатных волокон и сложных текстильных процессов.
При сборке автомобилей подача воздуха необходима на различных этапах, включая покрасочные цеха, сборочные инструменты и испытательное оборудование. Регулируемое давление воздуха обеспечивает точную и эффективную работу, способствуя производству высококачественных автомобилей.
В удаленных или труднодоступных местах регуляторы с пилотным управлением R18 обеспечивают эффективное регулирование давления. Эти устройства разработаны специально для управления давлением в труднодоступных точках, обеспечивая стабильную работу без необходимости постоянного ручного вмешательства.
В системах с несколькими давлениями используются модульные регуляторы Excelon, которые позволяют подавать несколько контролируемых давлений из одного источника подачи воздуха. Такая универсальность упрощает сложные пневматические настройки и повышает общую эффективность системы.
Наконец, эти усовершенствованные регуляторы могут использоваться в общих пневматических приложениях в любом сценарии, требующем точного и стабильного регулирования давления сжатого воздуха или инертных газов. Их адаптируемость делает их пригодными для широкого спектра промышленного использования.
Поддержка и услуги:
Наши пневматические фильтр-регуляторы-лубрикаторы (FRL) предназначены для обеспечения оптимальной производительности и долговечности ваших пневматических систем за счет обеспечения подачи чистого, регулируемого и смазанного воздуха. Для поддержания эффективности и надежности вашего FRL необходимы регулярное техническое обслуживание и правильное использование.
Техническая поддержка смазочного устройства пневматического фильтра-регулятора включает помощь в установке, устранении неполадок и руководство по эксплуатации. Наша команда может помочь вам выбрать подходящую модель FRL в соответствии с вашими конкретными требованиями, включая скорость потока, диапазон давления и условия окружающей среды.
Для достижения оптимальной производительности необходимо периодически очищать или заменять фильтрующий элемент во избежание засорения и падения давления. Регулятор следует отрегулировать в соответствии с требуемым давлением на выходе, а лубрикатор должен быть заполнен соответствующим пневматическим маслом, чтобы обеспечить плавную работу компонентов на выходе.
Если у вас возникли проблемы, такие как колебания давления, утечки воздуха или недостаточная смазка, обратитесь к разделу устранения неполадок руководства по эксплуатации. Общие решения включают проверку на наличие утечек, проверку давления питания, очистку или замену фильтрующих элементов и заполнение резервуара лубрикатора.
Мы также предлагаем услуги по техническому обслуживанию и запасные части, чтобы ваши пневматические фильтр-регуляторы-лубрикаторы работали с максимальной эффективностью. Регулярный осмотр и профилактическое обслуживание могут значительно продлить срок службы вашего оборудования и сократить время простоев.
Подробную техническую документацию, руководства по эксплуатации и рекомендации по техническому обслуживанию можно найти в документации по продукту, прилагаемой к вашему устройству FRL, или посетить наш веб-сайт.
Упаковка и доставка:
Упаковка продукта:Лубрикатор пневматического фильтра-регулятора тщательно упакован в прочную коробку из гофрированного картона, обеспечивающую защиту во время транспортировки. Внутри коробки изделие надежно защищено пенопластовыми вставками, предотвращающими повреждения от ударов и вибраций. Каждый блок индивидуально упакован в полиэтиленовый пакет для защиты от пыли и влаги. На упаковке имеется четкая маркировка с информацией о продукте, инструкциями по обращению и предупреждениями о безопасности, которые облегчают идентификацию и безопасное обращение.
Перевозки:Смазка регулятора пневматического фильтра доставляется надежными курьерскими службами, специализирующимися на погрузочно-разгрузочных работах с промышленным оборудованием. В зависимости от пункта назначения варианты доставки включают стандартный наземный транспорт, ускоренную авиаперевозку или морскую перевозку для международных заказов. Все поставки отслеживаются с помощью уникального номера отслеживания, предоставляемого покупателю. Соответствующая документация, включая упаковочный лист и счет-фактуру, прилагается к каждой поставке, чтобы обеспечить бесперебойную таможенную очистку и доставку. Особое внимание уделяется соблюдению правил доставки и минимизации времени транспортировки, обеспечивая безопасную и своевременную доставку продукта.
