Описание продукта:

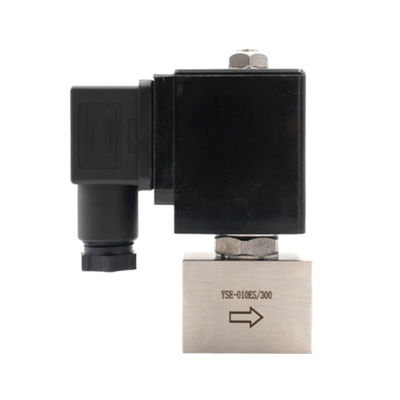

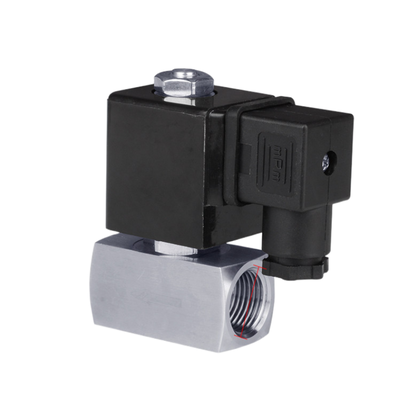

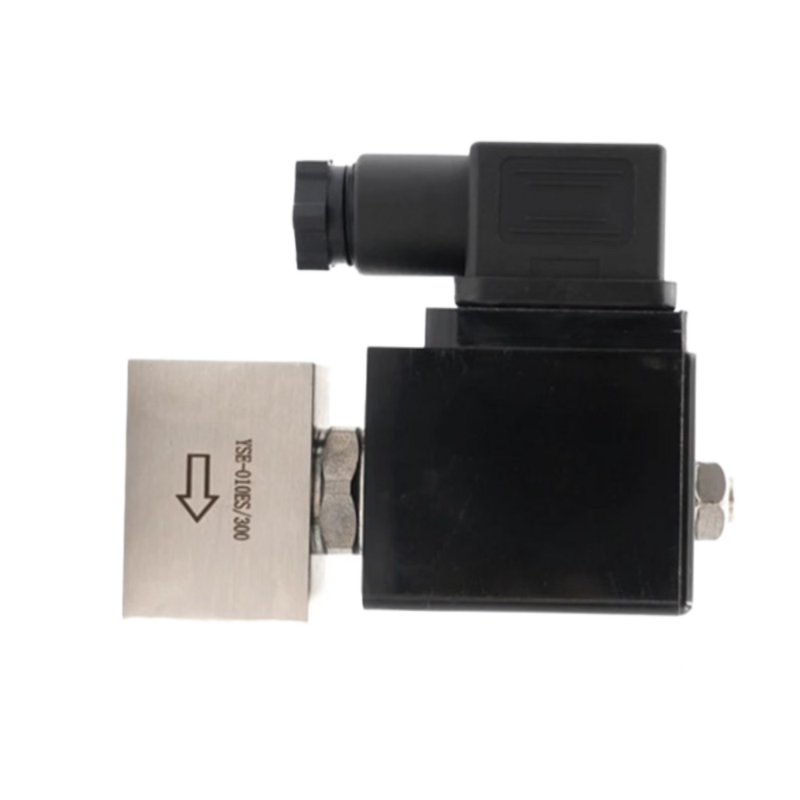

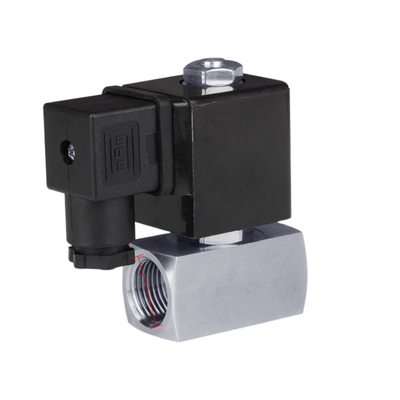

Серия SH представляет собой 2/2-сторонний обычно закрытый электромоторный клапан высокого давления, предназначенный для обеспечения надежного управления включением/выключением для различных нейтральных сред, включая воздух, воду, газ и жидкости.Он способен выдерживать давление до 300 бар (4300 PSI), что делает его подходящим для требовательных промышленных применений.
Эта универсальная серия включает в себя как непосредственно действующие модели, так и модели с поршневым пилотом для удовлетворения широкого спектра требований к потоку.Вентили прямого действия доступны для размеров отверстий от DN1 до DN5 и могут работать с нулевого дифференциального давленияДля сравнения, поршневые клапаны имеют размеры отверстий от DN10 до DN25 и требуют минимального дифференциального давления для надежной работы.
Построенные из прочного корпуса из нержавеющей стали 304 и оснащенные уплотнительными материалами из PTFE, клапаны серии SH предлагают исключительную коррозионную стойкость и герметичность,даже в условиях крайнего давленияЭта прочная конструкция обеспечивает длительный срок службы и надежную производительность в критических системах.
Серия SH предлагает различные размеры портов от 1/4 дюйма до 1 дюйма и размеры отверстий от 1 мм до 25 мм, обеспечивая гибкие варианты управления потоком.0, удовлетворяющие различным потребностям приложений.
Производится в Нинбо, Китай, с производственной мощностью 20 000 штук в неделю,Соленоидные клапаны серии SH широко признаны во всем мире за их высокое качество и надежность в системах высокого давления.
Особенности:
Способность высокого давления:Клапан предназначен для максимального рабочего давления до 300 бар (4,300 PSI), что делает его подходящим для требовательных применений высокого давления, где надежность и прочность являются решающими.
Двойные режимы работы:Он имеет два режима работы для удовлетворения различных требований к потоку.Режим прямого действия идеально подходит для небольших отверстий в диапазоне от DN1 до DN5 и работает эффективно с нулевого дифференциального давленияДля больших отверстий, охватывающих от DN10 до DN25, режим управления поршневым пилотом обеспечивает эффективное управление.
2/2 Путь обычно закрытой функции:Этот отказоустойчивый дизайн гарантирует закрытие при потере питания, повышая безопасность и надежность системы.
Корпус из нержавеющей стали 304:Изготовленный из высококачественной нержавеющей стали SS304, корпус клапана обеспечивает отличную коррозионную стойкость и сохраняет структурную целостность в течение длительного срока службы, даже в суровых условиях окружающей среды.
Материал уплотнения из ПТФЕ:Высокопроизводительные уплотнители из ПТФЕ обеспечивают выдающуюся герметичность, превосходную химическую устойчивость и тепловую стабильность, обеспечивая надежную герметичность для различных применений.
Широкий диапазон отверстий:Размеры доступных отверстий варьируются от 1 мм до 25 мм, с значениями Cv от 0,04 до 11.0Этот широкий диапазон позволяет точно контролировать поток, адаптированный к различным потребностям приложения.
Широкий диапазон размера порта:Клапан предлагается в нескольких размерах портов, включая 1/4 ", 3/8", 1/2 ", 3/4" и 1 ", обеспечивая гибкость для интеграции в различные конфигурации системы.
Неограниченное напряжение:Предназначенный для совместимости с многочисленными системами управления, клапан поддерживает входные напряжения 12VDC, 24VDC, 24VAC, 110VAC и 220VAC (50/60Hz), что позволяет использовать гибкую среду установки.
Высокая производительность:Благодаря производственным возможностям 20 000 единиц в неделю и до 100 000 единиц в месяц поставщик обеспечивает надежное и стабильное снабжение для эффективного выполнения больших объемов заказов.
Технические параметры:
| Напряжение |
12VDC, 24VDC, 24VAC, 110VAC, 220VAC |
| Функция |
2 Путь обычно закрыт |
| Операция |
Непосредственное действие |
| Размер отверстия |
1 мм |
| Рабочее давление |
от 0 до 300 бар |
| Материал корпуса |
Нержавеющая стали 304 |
| Материал уплотнения |
ПТФЕ |
| Размер порта |
1/4 дюйма. |
| Модель No |
Размер отверстия (мм) |
Размер порта (дюйма) |
Резюме |
Диапазон рабочего давления (бар) |
| Обычно закрыто |
Обычно открыто |
220VAC |
24VDC |
| SH-010ES |
1 |
1/4", 3/8" |
0.04 |
0-300 |
0-150 |
0-150 |
| SH-015ES |
1.2 |
0.08 |
0-250 |
0-120 |
0-60 |
| SH-020ES |
2 |
0.15 |
0-180 |
0-70 |
0-35 |
| SH-025ES |
2.5 |
0.2 |
0-110 |
0-45 |
0-20 |
| SH-030ES |
3 |
0.25 |
0-80 |
0-40 |
0-15 |
| SH-040ES |
4 |
0.6 |
0-40 |
0-15 |
0-5 |
| SH-050ES |
5 |
0.9 |
0-25 |
0-8 |
_ |
| SH-10ES |
10 |
3/8 дюйма |
3.5 |
6-160 |
6-120 |
6 - 50 |
| SH-15ES |
15 |
1/2 дюйма. |
4.7 |
| SH-20ES |
20 |
3/4 дюйма. |
7 |
| SH-25ES |
25 |
1 " |
11 |
Применение:
Гидравлические системы
Гидравлические системы играют решающую роль в управлении гидравлическим управлением высокого давления в различных промышленных машинах и оборудовании.Эти системы обеспечивают эффективную работу, точно контролируя движение и силу жидкостей под давлением.
Пневматические системы
Пневматические системы имеют важное значение для управления высоким давлением воздуха и газов, особенно в процессах автоматизации и производственных линиях.Они обеспечивают надежное питание и управление для широкого спектра промышленных применений.
Резание струей воды
Резание водораствором использует механизмы управления включением/выключением для регулирования потока воды под высоким давлением.обеспечивая точность и эффективность без использования тепла.
Нефтяная и газовая промышленность
Нефтяной и газовый сектор полагается на сложный контроль высокоточных жидкостей и газов на всех этапах добычи, переработки и распределения.Эффективное управление здесь жизненно важно для безопасности и оптимизации процессов.
Химическая обработка
В химических заводах очень важно контролировать коррозионные и высокоточные жидкости. Специализированные системы предназначены для обработки этих сложных условий для поддержания целостности и безопасности работы.
Испытания и измерения
Управление высоким давлением является неотъемлемой частью испытательных установок и калибровочного оборудования.
Промышленное оборудование
В производстве и обработке машин, управление высоким давлением жидкости имеет основополагающее значение для работы промышленного оборудования.и безопасности в различных процессах.
Исследовательские лаборатории
Исследовательские лаборатории используют точное управление жидкостью в экспериментальных установках высокого давления.Такой тщательный контроль необходим для проведения точных научных экспериментов и продвижения технологического развития.
Поддержка и услуги:
Наши пневматические соленоидные клапаны предназначены для обеспечения надежной и эффективной работы в различных промышленных приложениях.наша команда экспертов доступна для оказания помощи с руководством по установке, устранение неполадок и техническое обслуживание советы для обеспечения оптимальной работы.
Мы предоставляем всеобъемлющие услуги, включая помощь в выборе продукта, консультации по интеграции систем и индивидуальные решения, адаптированные к вашим конкретным требованиям.включая листы данных, схемы проводки и руководства по эксплуатации, чтобы помочь вам понять характеристики и возможности клапана.
Кроме того, мы предлагаем тренинги и семинары для повышения знаний и навыков вашей команды в области обработки и обслуживания пневматических соленоидных клапанов.Наша задача - обеспечить бесперебойную работу с минимальным временем простоя с помощью активной поддержки и обслуживания..
Для гарантийных и ремонтных услуг, мы придерживаемся строгих стандартов качества, чтобы быстро восстановить ваши клапаны в идеальном состоянии.Регулярные обновления и улучшения продукта сообщаются, чтобы держать вас в курсе последних достижений и лучших практик.
Упаковка и перевозка:
Упаковка и транспортировка продукции для пневматического соленоидного клапана
Каждый пневматический соленоидный клапан тщательно упакован, чтобы обеспечить максимальную защиту во время транспортировки.Затем его помещают в прочный, специально оборудованная картонная коробка, которая обеспечивает дополнительную подушку и стабильность.
Для оптовых заказов, несколько единиц надежно расположены в более крупной коробке с разделителями, чтобы избежать движения и потенциального воздействия между отдельными клапанами.Все используемые упаковочные материалы являются экологически чистыми и соответствуют международным стандартам судоходства.
Опции доставки включают экспресс-воздушный груз, морской груз и стандартные курьерские услуги, в зависимости от требований клиента и пункта назначения.,информацию о продукте и данные отслеживания для обеспечения безопасной и своевременной доставки.
Перед отправкой все продукты проходят окончательную проверку качества, чтобы подтвердить правильную упаковку и функциональность клапана.готовы к немедленной установке и использованию.
