Описание продукта:

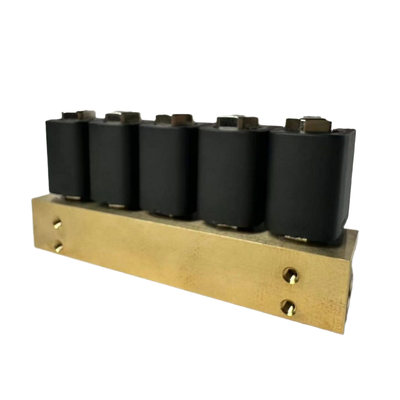

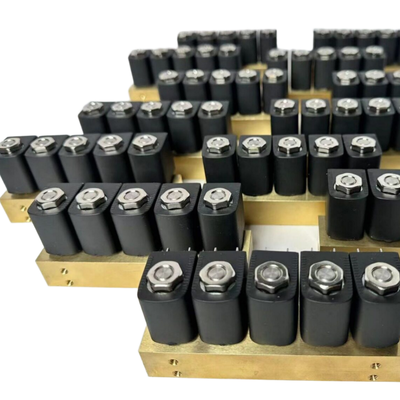

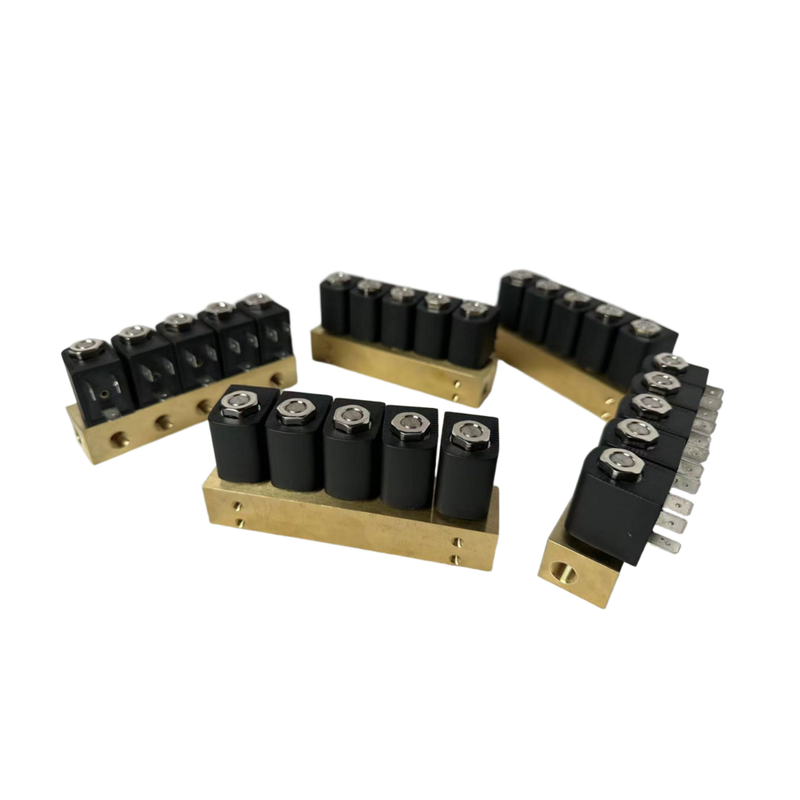

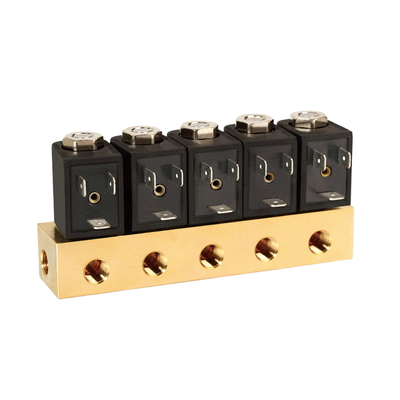

Коллектор электромагнитных клапанов представляет собой легко адаптируемую платформу 2/2-ходовых электромагнитных клапанов прямого действия, специально разработанную для интеграции нескольких станций в системы управления жидкостью. Он разработан для обеспечения надежного управления включением/выключением различных сред, включая воду, воздух, пар, масло и другие нейтральные жидкости.
Эта коллекторная система обеспечивает исключительную гибкость, предлагая как нормально закрытую (1913BA), так и нормально открытую (1913BB) конфигурации для удовлетворения различных потребностей применения. Его работа прямого действия гарантирует надежную работу даже при нулевом перепаде давления, что делает его отличным выбором для сред с низким давлением и компактных системных установок.
Манифольд, имеющий прочный латунный корпус, также позволяет использовать материалы из нержавеющей стали и алюминиевых сплавов. Кроме того, он поддерживает несколько вариантов материалов уплотнений, таких как NBR, EPDM и FKM, что обеспечивает превосходную совместимость с широким спектром сред. Клапан способен выдерживать температуру от -30°C до +150°C.
Серия 1913 доступна с размерами портов 1/8 дюйма и 1/4 дюйма и размерами отверстий от 1,6 мм до 3,0 мм. Он обеспечивает точный контроль потока со значениями Cv, достигающими 0,3. Этот коллектор, изготовленный в Нинбо, Китай, и имеющий сертификат CE, известен своим высоким качеством и надежностью во многих отраслях промышленности.
Функции:
Клапан имеет прямое действие с механизмом пружинного возврата, что позволяет ему работать при нулевом перепаде давления (0 МПа). Такая конструкция обеспечивает стабильную и надежную работу во всем диапазоне давлений.
Он обеспечивает 2/2-ходовую функциональность и доступен в двух конфигурациях: нормально закрытая (модель 1913BA) и нормально открытая (модель 1913BB). Такая универсальность обеспечивает гибкую интеграцию в различные конструкции систем.
Для удовлетворения различных потребностей применения клапан изготавливается из различных материалов корпуса, включая латунь (стандарт), нержавеющую сталь и алюминиевый сплав. Такое разнообразие позволяет пользователям выбирать наиболее подходящий материал для их конкретной среды.
Для оптимальной совместимости сред предлагается несколько вариантов уплотнений. К ним относятся уплотнения из NBR с номиналом от -10 до +80°C, уплотнения из EPDM от -30 до +120°C и уплотнения из FKM от -30 до +150°C, обеспечивающие надежное уплотнение в широком диапазоне температур.
Компактная конструкция коллектора поддерживает размеры портов 1/8 дюйма и 1/4 дюйма, что делает его идеальным для компактных установок с несколькими станциями. Эта функция повышает эффективность системы без ущерба для производительности.
Клапан поддерживает широкий диапазон рабочего давления: нормально закрытые модели способны выдерживать давление до 1,6 МПа (16 бар), что позволяет легко удовлетворить разнообразные системные требования.
Пользователи могут выбирать из нескольких размеров отверстий — 1,6 мм, 2,5 мм и 3,0 мм — для достижения точного управления потоком, адаптированного к их конкретным применениям.
Он совместим с различными вариантами напряжения, включая 12 В постоянного тока, 24 В постоянного тока, 24 В переменного тока, 110 В переменного тока и 220 В переменного тока (50/60 Гц), что обеспечивает простую интеграцию с различными системами управления по всему миру.
Продукт сертифицирован CE, соответствует международным стандартам безопасности и качества, что гарантирует надежность и соответствие требованиям на мировых рынках.
Благодаря высокой производственной мощности в 200 000 единиц в месяц и 40 000 единиц в неделю, производитель обеспечивает надежную цепочку поставок, способную эффективно выполнять заказы большого объема.
Технические параметры:
| Материал корпуса |
Латунь, нержавеющая сталь, алюминиевый сплав |
| Размер отверстия |
1,6 мм, 2,5 мм, 3,0 мм |
| Давление |
от 0 до 1,6 МПа |
| Функция |
2/2-ходовой, нормально закрытый (нормально закрытый электромагнитный клапан) |
| Размер порта |
1/8", 1/4" |
| Стандартные напряжения |
12 В постоянного тока, 24 В постоянного тока, 24 В переменного тока, 110 В переменного тока, 220 В переменного тока |
| Операция |
Прямого действия (пилотный мембранный электромагнитный клапан) |
| Материал уплотнения |
NBR, EPDM, FKM (электромагнитный клапан с пилотной мембраной) |
| 2-ходовой, нормально закрытый |
| Модель |
Размер порта |
Размер отверстия |
Резюме |
Минимальное давление |
Максимальное давление (переменный ток) |
Максимальное давление (постоянный ток) |
| 1913BA161 |
1/8" |
1,6 мм |
0,11 |
0МПа |
1,6 МПа |
1,6 МПа |
| 1913BA251 |
2,5 мм |
0,18 |
1,2 МПа |
1,2 МПа |
| 1913BA301 |
3,0 мм |
0,3 |
1,0 МПа |
1,0 МПа |
| 1913BA252 |
1/4" |
2,5 мм |
0,18 |
1,2 МПа |
1,2 МПа |
| 1913BA302 |
3,0 мм |
0,3 |
1,0 МПа |
1,0 МПа |
|
|
|
|
|
|
|
| 2-ходовой, нормально открытый |
| Модель |
Размер порта |
Размер отверстия |
Резюме |
Минимальное давление |
Максимальное давление (переменный ток) |
Максимальное давление (постоянный ток) |
| 1913BB161 |
1/8" |
1,6 мм |
0,11 |
0МПа |
1,0 МПа |
1,0 МПа |
| 1913BB251 |
2,5 мм |
0,18 |
| 1913BB301 |
3,0 мм |
0,3 |
| 1913BB252 |
1/4" |
2,5 мм |
0,18 |
0,8 МПа |
0,8 МПа |
| 1913BB302 |
3,0 мм |
0,3 |
0,6 МПа |
0,6 МПа |
Приложения:
Применение систем контроля жидкости
В сфере промышленной автоматизации контроль жидкости играет решающую роль, особенно в пневматических и гидравлических системах. Решения для управления жидкостями на нескольких станциях предназначены для управления точным распределением и регулированием жидкостей, обеспечивая эффективную и надежную работу различных автоматизированных процессов.
Водоочистные сооружения в значительной степени полагаются на механизмы управления ВКЛ/ВЫКЛ для эффективного управления процессами распределения и очистки воды. Эти элементы управления помогают поддерживать целостность системы и обеспечивать постоянную подачу чистой воды.
В системах сжатого воздуха используется контроль жидкости для регулирования потока воздуха в пневматических инструментах и линиях автоматизации. Правильный контроль потока воздуха необходим для поддержания эксплуатационной эффективности и продления срока службы оборудования.
Небольшие паровые системы выигрывают от использования специальных методов управления паром, которые применяются в оборудовании для нагрева и стерилизации. Эти элементы управления обеспечивают точное управление температурой, повышая безопасность и производительность.
В промышленных условиях масляные системы требуют тщательного управления циркуляцией легкого масла, используемого для смазки и подачи топлива. Контроль жидкости в этих системах помогает оптимизировать производительность оборудования и снизить износ.
Системы отопления, вентиляции и кондиционирования воздуха (HVAC) зависят от точного контроля нагрева и охлаждающей жидкости для поддержания комфортной и энергоэффективной среды внутри зданий.
В упаковочном оборудовании используется точный контроль жидкости для облегчения автоматизированных процессов упаковки. Эта точность имеет решающее значение для обеспечения качества продукции и скорости работы.
Медицинское оборудование включает в себя контроль стерильной жидкости и газа для поддержки диагностических и лечебных устройств, где поддержание чистоты окружающей среды жизненно важно для безопасности пациентов.
Наконец, лабораторные приборы требуют точного обращения с жидкостями для выполнения точных аналитических и тестовых процедур. Надежный контроль жидкости в значительной степени способствует достоверности экспериментальных результатов.
Поддержка и услуги:
Наш продукт с пневматическим электромагнитным клапаном предназначен для обеспечения надежной и эффективной работы в широком спектре промышленных применений. Чтобы обеспечить оптимальную функциональность и долговечность, мы предоставляем комплексную техническую поддержку и услуги.
Техническая поддержка включает помощь в выборе продукта, рекомендации по установке, устранению неполадок и рекомендации по техническому обслуживанию. Наша команда экспертов всегда готова помочь вам понять технические характеристики и совместимость клапана с вашей пневматической системой.
Мы предлагаем подробные руководства по продуктам и технические описания, которые помогут правильно настроить и эксплуатировать. Кроме того, мы предоставляем поддержку на месте и проводим обучение, чтобы помочь вашему техническому персоналу эффективно выполнять установку и текущее обслуживание.
При техническом обслуживании мы рекомендуем регулярный осмотр компонентов клапана, чтобы предотвратить износ и обеспечить бесперебойную работу. Запасные части и услуги по ремонту позволяют минимизировать время простоя и продлить срок службы вашего оборудования.
Мы стремимся обеспечить оперативную и эффективную поддержку для обеспечения бесперебойной работы ваших пневматических систем и максимизации отдачи от ваших инвестиций в наши продукты с электромагнитными клапанами.
Упаковка и доставка:
Упаковка продукта:Каждый пневматический электромагнитный клапан тщательно упакован в прочную, устойчивую к коррозии коробку, обеспечивающую защиту во время транспортировки. Клапан обернут антистатической пеной для предотвращения механических повреждений и воздействия влаги. На упаковке имеется четкая маркировка со спецификациями продукта и инструкциями по обращению для облегчения идентификации и безопасного обращения.
Перевозки:Пневматический электромагнитный клапан доставляется надежными курьерскими службами с возможностью отслеживания, чтобы обеспечить своевременную и безопасную доставку. Мы предлагаем несколько способов доставки, включая стандартные, ускоренные и грузовые, для удовлетворения различных потребностей клиентов. Все поставки застрахованы и соответствуют международным правилам перевозки пневматических компонентов.
