Описание продукта:

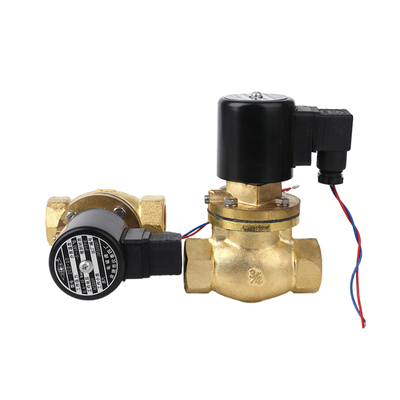

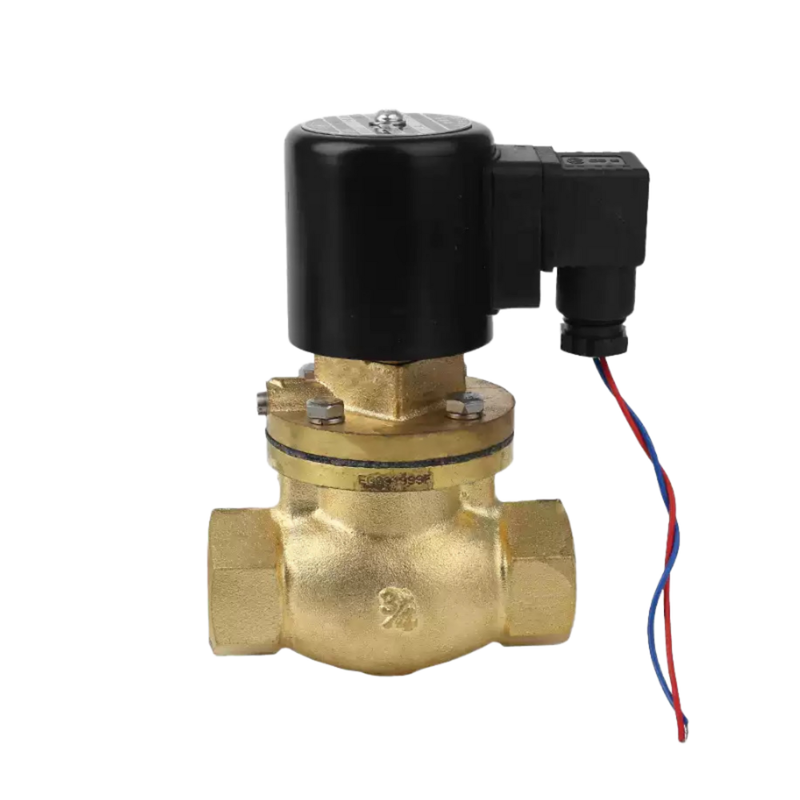

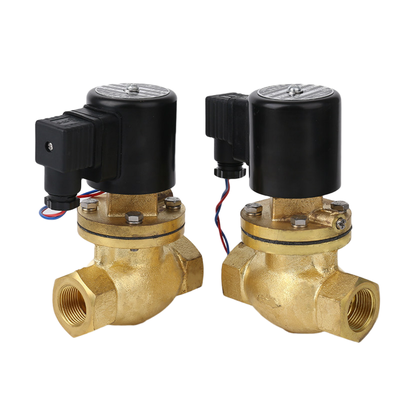

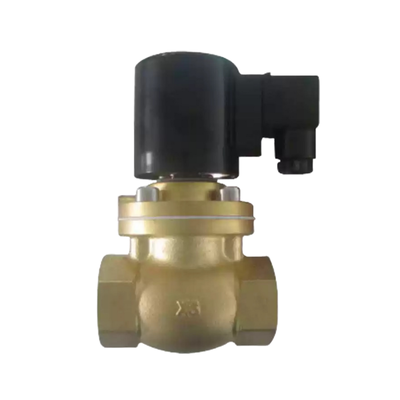

Серия 26326AA представляет собой 2/2-ходовой нормально закрытый поршневой электромагнитный клапан с пилотным управлением, изготовленный из латуни для обеспечения прочной и надежной работы. Он специально разработан для обеспечения точного управления включением/выключением пара, горячей воды, масла и различных других высокотемпературных жидкостей.
Благодаря прочному латунному корпусу в сочетании с уплотнительными материалами из ПТФЭ и FKM этот клапан гарантирует превосходную герметичность даже в сложных условиях паровой системы. Для эффективной работы поршневого пилотного механизма требуется минимальный перепад давления 0,03 МПа (0,3 бар), что делает его идеальным для использования в трубопроводных системах среднего и большого диаметра.
Клапан доступен с размерами портов от 3/8 дюйма до 2 дюймов, с размерами отверстий от 12 мм до 50 мм. Такое разнообразие позволяет серии 26326AA обеспечивать превосходную пропускную способность, обеспечивая значения Cv до 48,0.
Этот электромагнитный клапан, изготовленный в Нинбо, Китай, и имеющий сертификат CE, широко пользуется доверием в промышленности по всему миру благодаря своему выдающемуся качеству и надежности.
Функции:
Конструкция с поршневым пилотным управлением обеспечивает работу под давлением, что гарантирует стабильную эффективность переключения. Для надежной работы этого механизма требуется минимальный перепад давления 0,03 МПа (0,3 бар).
Этот клапан работает как 2/2-ходовое нормально закрытое устройство, использующее механизм пружинного возврата. При отключении питания клапан остается закрытым, обеспечивая безотказную работу при любых условиях.
Клиенты могут выбирать между двумя вариантами прочного материала корпуса: латунь или нержавеющая сталь. Эти материалы удовлетворяют различным требованиям применения, обеспечивая гибкость и долговечность.
Клапан оснащен высокоэффективными уплотнениями из ПТФЭ и FKM. Эти уплотнения обеспечивают превосходную герметичность, что делает клапан пригодным для работы с паром и эффективной работой с высокотемпературными средами.
Благодаря диапазону рабочего давления от 0,3 до 10 бар этот клапан можно интегрировать в широкий диапазон системных давлений, удовлетворяя разнообразные эксплуатационные потребности.
Его высокая пропускная способность достигается за счет больших размеров отверстий от 12 мм до 50 мм. Эта конструкция обеспечивает впечатляющие значения Cv от 4,5 до 48,0, что обеспечивает максимальную пропускную способность потока.
Доступны порты различных размеров от 3/8″ до 2″, что обеспечивает гибкие возможности для интеграции системы и требований к установке.
Для поддержки различных систем управления клапан предлагает несколько вариантов напряжения, включая 12 В постоянного тока, 24 В постоянного тока, 24 В переменного тока, 110 В переменного тока и 220 В переменного тока (50/60 Гц).
Продукт соответствует международным стандартам безопасности и качества и сертифицирован CE, что гарантирует клиентам его надежность и соответствие нормативным требованиям.
Для применений, требующих функции открытия при отказе, серия 26326AB доступна в виде нормально открытого варианта, что расширяет диапазон охватываемых сценариев эксплуатации.
Производственные мощности удовлетворяют потребности в больших объемах, позволяя производить до 200 000 единиц продукции в месяц, обеспечивая стабильные и надежные поставки для оптовых заказов.
Технические параметры:
| Размер порта |
от 1/2 дюйма до 2 дюймов |
| Диапазон давления |
от 0,3 до 10 бар |
| Операция |
Поршневой с пилотным управлением |
| Материал диафрагмы |
ПТФЭ, Фкм |
| Размер отверстия |
от 15 мм до 50 мм |
| Напряжения |
12 В постоянного тока, 24 В постоянного тока, 24 В переменного тока, 110 В переменного тока, 220 В переменного тока |
| Материал корпуса |
Латунь |
| Середина |
Пар, горячая вода, масло |
| Модель |
Размер порта |
Размер отверстия |
Резюме |
Минимальное давление |
Максимальное давление |
Материал уплотнения |
Материал корпуса |
| Нормально закрытый |
| 26326AA12 |
3/8" |
12 мм |
4,5 |
0,03 МПа |
1,0 МПа |
1,0 МПа |
ПТФЭ
ФКМ |
Латунь
Нержавеющая сталь |
| 26326AA15 |
1/2" |
15 мм |
4,5 |
| 26326AA20 |
3/4" |
20 мм |
9.3 |
| 26326AA25 |
1" |
25 мм |
12 |
| 26326AA32 |
1 1/4 дюйма |
32 мм |
24 |
| 26326AA40 |
1 1/2" |
40 мм |
29 |
| 26326AA50 |
2" |
50 мм |
48 |
| Нормально открытый |
| 26326AB12 |
3/8" |
12 мм |
4,5 |
0,03 МПа |
1,0 МПа |
1,0 МПа |
ПТФЭ
ФКМ |
Латунь
Нержавеющая сталь |
| 26326AB15 |
1/2" |
15 мм |
4,5 |
| 26326AB20 |
3/4" |
20 мм |
9.3 |
| 26326AB25 |
1" |
25 мм |
12 |
| 26326AB32 |
1 1/4 дюйма |
32 мм |
24 |
| 26326AB40 |
1 1/2" |
40 мм |
29 |
| 26326AB50 |
2" |
50 мм |
48 |
Приложения:
Паровые системы
Паровые системы включают в себя множество компонентов, включая линии распределения пара, системы обогрева пара, стерилизационное оборудование и решения для технологического нагрева. Эти системы являются неотъемлемой частью многочисленных промышленных операций, которые полагаются на точный контроль температуры и эффективную подачу пара.
Промышленное отопление
Промышленное отопление предполагает использование котлового пароснабжения, теплообменников и термического технологического оборудования. Эти элементы работают вместе, обеспечивая необходимое тепло для производственных процессов, обеспечивая последовательное и надежное регулирование температуры.
Системы горячего водоснабжения
Системы горячего водоснабжения ориентированы на циркуляцию и контроль горячей воды в системах отопления, вентиляции и кондиционирования воздуха и инженерных системах зданий. Правильное управление этими системами помогает поддерживать оптимальную температуру и комфорт в различных условиях.
Масляные системы
Масляные системы специализируются на контроле над легкими маслами и другими жидкостями на нефтяной основе в промышленных целях. Это включает в себя точное регулирование, обеспечивающее безопасность и эффективность обращения с этими веществами.
Производство продуктов питания и напитков
В пищевой промышленности и производстве напитков контроль пара играет жизненно важную роль в таких процессах, как приготовление пищи, пастеризация и стерилизация. Точное управление паром имеет решающее значение для поддержания качества и безопасности продукции.
Текстильная промышленность
В текстильной промышленности используются системы подачи пара для сушильных, фиксирующих и отделочных машин. Эти применения требуют надежной подачи пара для достижения желаемых результатов обработки ткани и производства.
Химическая обработка
Химические перерабатывающие заводы полагаются на контроль высокотемпературных жидкостей и газов. Эффективное управление этими средами имеет важное значение для эксплуатационной безопасности и эффективности процессов.
Фармацевтическая промышленность
Фармацевтической промышленности требуется контроль стерильного пара и высокотемпературной среды для поддержки процессов производства и стерилизации. Этот строгий контроль имеет решающее значение для поддержания целостности продукции и соответствия санитарным стандартам.
Поддержка и услуги:
Наш пневматический электромагнитный клапан предназначен для обеспечения надежной работы и точного управления в различных промышленных применениях. Для оптимальной работы убедитесь, что клапан установлен в соответствии с предоставленными рекомендациями, включая правильную ориентацию и подключение к совместимым пневматическим системам.
Для продления срока службы клапана рекомендуется регулярное техническое обслуживание. Сюда входит периодическая проверка на предмет утечек воздуха, очистка компонентов клапана и проверка электрических соединений на надежность крепления. Для обеспечения целостности изделия используйте только одобренные производителем запасные части.
Если у вас возникли какие-либо проблемы с пневматическим электромагнитным клапаном, убедитесь, что источник питания соответствует характеристикам клапана и что сигналы управления работают правильно. Действия по устранению неполадок включают проверку целостности катушки, отсутствие мусора в клапане и подтверждение того, что пневматическое давление находится в рекомендуемом диапазоне.
Для расширенной технической поддержки доступны подробные руководства по продуктам и технические описания, помогающие выполнить процедуры установки, эксплуатации и технического обслуживания. Наша команда поддержки стремится помочь вам максимизировать эффективность и надежность вашей системы пневматических электромагнитных клапанов.
Упаковка и доставка:
Упаковка продукта:
Пневматический электромагнитный клапан тщательно упакован, чтобы обеспечить его доставку в идеальном состоянии. Каждый клапан индивидуально обернут антистатическим защитным материалом для предотвращения повреждений во время погрузочно-разгрузочных работ и транспортировки. Затем упакованный продукт помещается в прочную картонную коробку, изготовленную по индивидуальному заказу, с соответствующими амортизирующими материалами, такими как пенопластовые вставки или пузырчатая пленка для поглощения ударов. На внешней упаковке четко указана информация о продукте, инструкции по обращению и предупреждения о безопасности, что облегчает идентификацию и безопасное обращение.
Перевозки:
Мы предлагаем надежные варианты доставки для быстрой и безопасной доставки пневматического электромагнитного клапана. Товары доставляются через надежные курьерские службы с возможностью отслеживания для предоставления обновлений в режиме реального времени. В зависимости от пункта назначения способы доставки включают стандартную наземную доставку, ускоренную авиаперевозку или экспресс-доставку. Все поставки соответствуют международным правилам перевозки пневматических компонентов. Клиентам рекомендуется осмотреть посылку по прибытии и немедленно сообщить о любых повреждениях, чтобы обеспечить своевременное устранение повреждений.
