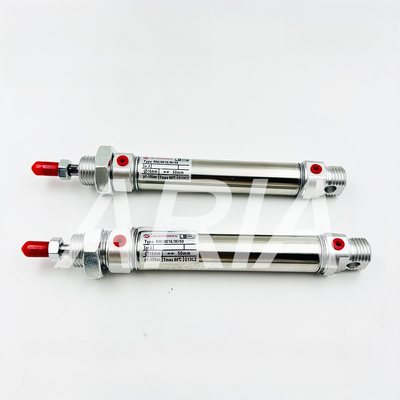

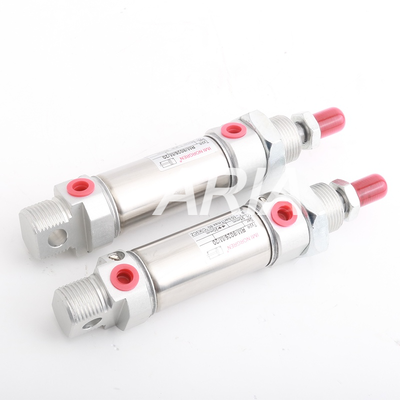

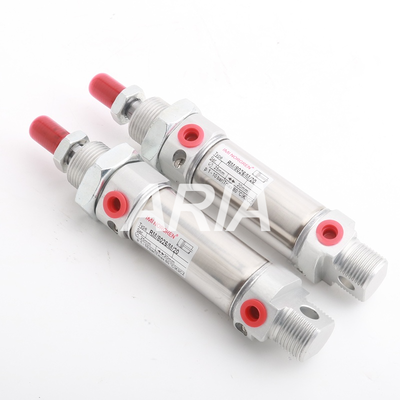

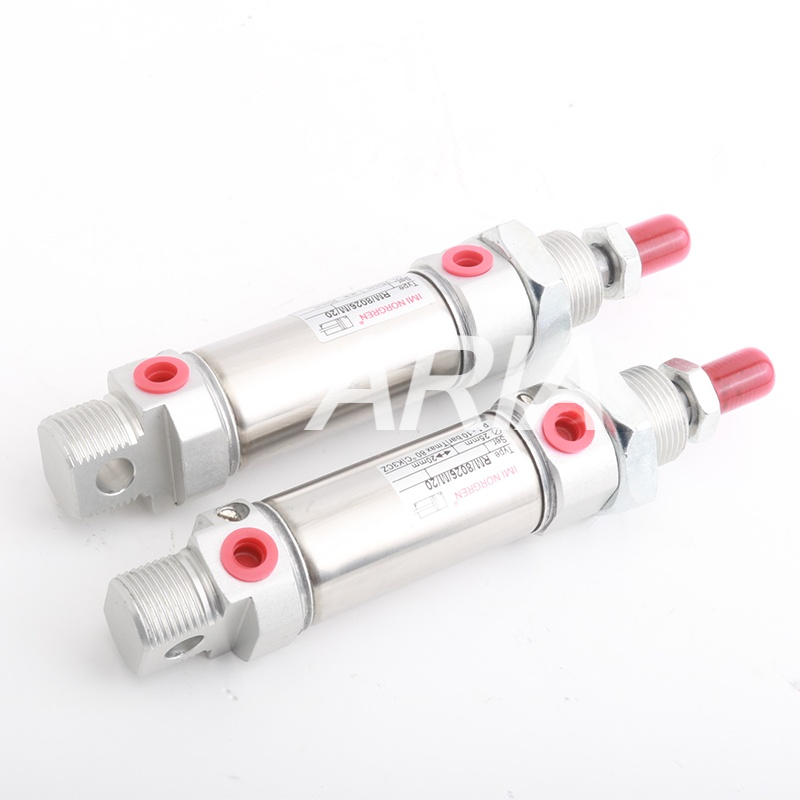

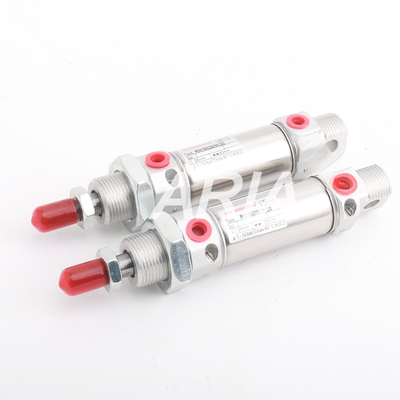

IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200MЦилиндр Диаметр Φ 10 Мини-цилиндрический цилиндр одностороннего действия ISO6432

1. Типовая номенклатура (различают два типа)

1. RM/28010/XX: Базовая версия без магнитного поршня; без магнитного кольца, несовместима с магнитными переключателями
2. RM/28010/M/XX: версия с встроенным магнитным кольцом, совместимая с коммутаторами магнитного распознавания

• Серия 28000: Однодействующие цилиндры с внутренней обратной пружиной (отличаются от двухдействующих RM/8000 серии)
• 10 = размер скважины Φ10 мм
• Номер суффикса: стандартный ход (20/25/40/50/100/160 мм)

2Универсальные основные технические параметры (идентичны для всех моделей)

2.1 Стандарт и эксплуатация

• Стандарт соответствия: Международный стандарт ISO 6432 для мини-круглых цилиндров
• Режим работы: однодействующее (расширение через подачу воздуха, автоматическое втягивание с помощью встроенной пружины)
• Подушка: фиксированные полиуретановые подушки из ПУ на обоих концах; не регулируемая подушка

2.2 Спецификации рабочей жидкости

• Средний: фильтрованный чистый сжатый воздух, доступный для работы без смазки (рекомендуется фильтр точности 5 мкм)
• Рабочее давление: 2 ~ 10 бар
• Давление взрыва: 12 бар
• Рабочая температура: -10°C ~ +80°C; подача сухого воздуха требуется ниже 2°C для предотвращения замерзания
• Внутренняя нить воздушного порта M5
• Указанные характеристики поршневого стержня: диаметр стержня Φ6 мм, передняя нить M4

2.3 Общие строительные материалы (одинаковые по всей серии)

• Барель: аустенитная нержавеющая сталь, ржавчина и коррозия
• Стержень поршневого: аустенитная нержавеющая сталь
• Конечные крышки: Чистая анодированная алюминиевая сплав
• Стандартные уплотнители: нитриловая резина NBR; уплотнители из флуорогубины необязательно для применения при высоких температурах
• Подушка и стиральщик: полиуретановый ПУ
• Стандартные аксессуары: передняя крепежная орешка, орешек блокировки поршневого стержня

2.4 Структурные особенности

1. Двухслойные склеенные тяжеловесные конечные крышки, устойчивые к ударам и трещинам
2. Интегрированная задняя нить для установки одного подшипника, без дополнительного подшипника подшипника
3. Упругие уплотнители типа Z для бесперебойной работы при высоких/низких скоростях и продленного срока службы
4. Компактный круглый корпус из нержавеющей стали, идеально подходит для узких помещений установки оборудования
5. Все контактные компоненты из нержавеющей стали, подходящие для влажной и слабо коррозионной среды

3. Разбивка модели по ударам

4Теоретическая выходная сила (6бар стандартного воздухоснабжения, Φ10 Вор)

• Протяженная тяга: 47,1 Н (выходная сила при выталкивании поршня воздухом)
• Сжимание зависит от внутренней пружины; отсутствует сила тяги (характеристика однодействующих цилиндров)

5Применимые отрасли

6- Опциональные обновления и аксессуары

1. Магнитные переключатели: совместимы только с моделями с суффиксом /M, совпадают с переключателями QM серии
2. Усовершенствование уплотнителей: уплотнители из флуорогальчика с суффиксом /V для среды с высокой температурой и загрязненной нефтью
3. Дополнительное оборудование для установки: фланцы, промежуточные троны, задние скобки и другие стандартные ISO монтажные приспособления
