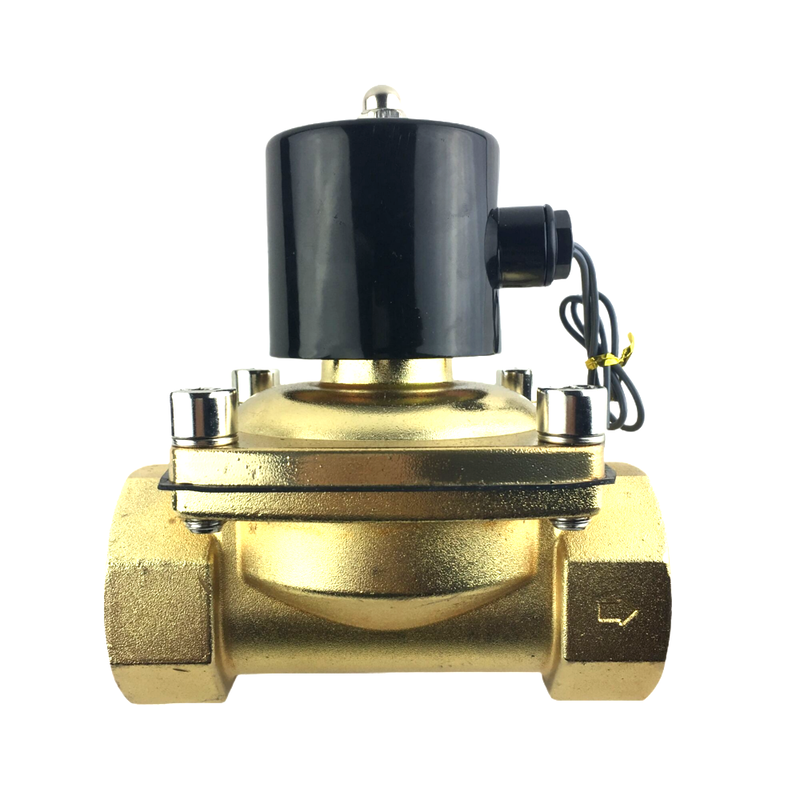

Описание продукта:
Серия 2W, в которую входят подсерии 2W UD и 2W UW, представляет собой высокопроизводительный 2/2-ходовой электромагнитный клапан прямого действия, предназначенный для обеспечения надежного управления включением/выключением различных сред, таких как вода, воздух, масло, газ и топливо. Подсерия UD поддерживает стандартные размеры портов от G3/8" до G1-1/4", тогда как подсерия UW предназначена для больших отверстий от G1-1/4" до G2", что делает ее идеальной для применений, требующих высоких скоростей потока.
Этот клапан спроектирован с учетом универсальности и оснащен мембранным механизмом прямого действия, который позволяет работать, начиная с нулевого давления (0 бар). Такая конструкция устраняет необходимость в минимальном перепаде давления, гарантируя быстрое время отклика и надежную работу даже в системах с низким давлением или с гравитационной подачей.
Серия 2W доступна как в нормально закрытой (НЗ), так и в нормально открытой (НО) конфигурациях, что позволяет настраивать их в соответствии с конкретными требованиями системы. Материал корпуса клапана включает кованую латунь для варианта 2W и нержавеющую сталь для варианта 2S. Кроме того, такие варианты уплотнений, как NBR (стандарт), EPDM и FKM (витон), обеспечивают совместимость с широким диапазоном сред и температурных условий. Клапаны поддерживают стандартные напряжения, включая 24 В постоянного тока, 110 В переменного тока, 220 В переменного тока и 380 В переменного тока, с возможностью изменения напряжения по запросу.
Функции:
Пуск при нулевом давлении
Конструкция прямого действия позволяет устройству надежно работать при нулевом давлении бара. Это делает его идеальным для использования в средах с низким давлением, а также в системах с гравитационной подачей.
Высокая пропускная способность
Изделие предлагается с размерами отверстий от 16 мм до 50 мм серии UW. Соответствующие значения Cv находятся в диапазоне от 4,8 до 48, что обеспечивает оптимальную производительность при различных системных требованиях.
Прочная конструкция
Изготовленное из кованой латуни (2W) или нержавеющей стали прецизионного литья (2S), устройство обеспечивает превосходную коррозионную стойкость, что обеспечивает повышенный срок службы и длительный срок эксплуатации.
Несколько вариантов уплотнений
Стандартные уплотнения из NBR выдерживают температуру от -5°C до +80°C. Для применений, требующих более высокой температурной устойчивости или химической стойкости, также доступны уплотнения из EPDM и FKM (Витон).
Гибкие конфигурации
Этот продукт выпускается как в нормально закрытом (NC), так и в нормально открытом (NO) вариантах для удовлетворения разнообразных эксплуатационных потребностей.
Универсальные варианты напряжения
Он поддерживает широкий спектр напряжений переменного и постоянного тока, включая 24 В постоянного тока, 110 В переменного тока, 220 В переменного тока и 380 В переменного тока, с допуском ± 10% для обеспечения стабильных электрических характеристик.
Широкий диапазон размеров портов
Доступны резьбовые соединения от G3/8" до G2", что обеспечивает совместимость с различными системами трубопроводов.
Широкая совместимость с носителями
Устройство подходит для различных сред, таких как воздух, вода, масло (вязкостью до 20 CST), а также газ и топливо.
Широкий температурный диапазон
Он обеспечивает надежную работу в широком диапазоне температур, эффективно работая при температуре среды от -5°C до +80°C.
Компактный и прочный дизайн
Благодаря компактному форм-фактору и прочной конструкции устройство легко устанавливается и рассчитано на длительный срок службы в сложных условиях.
Настраиваемые параметры
Нестандартные спецификации и особые требования к напряжению могут быть выполнены по запросу непосредственно с завода.
Технические параметры:
| Тип клапана |
Нормально закрытый, нормально открытый |
| Допуск по напряжению |
±10% |
| Материал корпуса |
Латунь |
| Размеры отверстий |
16 мм, 20 мм, 25 мм, 35 мм, 40 мм, 50 мм |
| Рабочая среда |
Воздух, вода, нефть, газ, топливо |
| Рабочее давление |
0–0,5 МПа |
| Материал уплотнения |
NBR, EPDM или FKM (Витон) |
| Температура |
От -5°С до +80°С |
| Размеры портов |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Модель движения |
Прямого действия |
| Технические характеристики электромагнитного клапана |
| Модель |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 2С160-10 |
2С160-15 |
2С200-20 |
2С250-25 |
2С350-35 |
2С400-40 |
2С500-50 |
| Рабочая среда |
Воздух, вода, масло, газ, топливо |
| Модель движения |
Тип прямого привода |
| Тип |
Нормальный закрытый тип；Нормальный открытый тип |
| Апертура расхода/мм |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| Ценность резюме |
4,8 |
4,8 |
7,6 |
12 |
24 |
29 |
48 |
| Совместное отверстие трубы |
G3/8" |
Г1/2" |
G3/4" |
Г1" |
G1¹/₄" |
G1¹/₂" |
Г 2" |
| Операция «Вязкость жидкости» |
20 центральноевропейских часов(Ниже) |
| Рабочее давление |
Вода:0～0,5 МПа；Воздух:0～0,7 МПа；Масло:0～0,5 МПа；Газ:0～0,7 МПа |
| Макс. Сопротивление давлению |
1,05 МПа |
| Диапазон рабочих температур |
-5~+80℃ |
| Диапазон напряжения |
±10% |
| Материал корпуса |
2 Вт:Латунь；2С:Нержавеющая сталь |
| Материал сальника |
NBR, EPDM или ВИТОН |
Приложения:
Универсальная серия 2W предназначена для удовлетворения потребностей широкого спектра приложений управления включением/выключением, охватывающих различные отрасли. Его адаптируемость делает его идеальным выбором для многочисленных эксплуатационных нужд.
В области очистки и управления водой серия 2W превосходно справляется с управлением ирригационными системами, регулированием водоснабжения, очисткой сточных вод и дозирующим оборудованием. Это обеспечивает эффективную и надежную обработку воды в различных установках.
В области промышленной автоматизации он эффективно управляет контролем воздуха, воды, масла и газа в пневматических системах, производственных линиях и средах управления процессами. Эта универсальность обеспечивает плавность и точность процессов автоматизации.
Серия 2W также хорошо подходит для систем отопления, вентиляции и кондиционирования и охлаждения, обеспечивая управление системами отопления, вентиляции, кондиционирования воздуха и контурами охлаждения, тем самым способствуя оптимальному климат-контролю.
В сельском хозяйстве и природоохранном секторе он поддерживает оборудование для прецизионного орошения, опрыскивания и устройства, предназначенные для защиты окружающей среды, обеспечивая точный и надежный контроль жидкости в чувствительных областях применения.
Его возможности распространяются на общий контроль жидкости, позволяя перекрывать, опорожнять и регулировать поток воды, воздуха, газа и легкого масла с вязкостью до 20 CST. Такая широкая функциональность делает его надежным компонентом в различных задачах управления жидкостями.
Кроме того, серия 2W эффективно управляет топливными и газовыми системами, управляя потоками газа и топлива в установках сжигания и горелках, обеспечивая безопасность и эффективность.
Преимущества этой серии для промышленного оборудования заключаются в точном контроле включения/выключения жидкости в таком оборудовании, как упаковочные машины, компрессоры и гидравлические системы, что повышает надежность работы.
Наконец, примечательна его пригодность для вакуумных систем, особенно для применений с низким давлением и вакуумом, благодаря возможности запуска при нулевом давлении, что обеспечивает стабильную работу в сложных условиях.
Поддержка и услуги:
Наш продукт с пневматическим электромагнитным клапаном предназначен для надежного и эффективного управления пневматическими системами. Для получения технической поддержки убедитесь, что у вас есть номер модели продукта и его характеристики, чтобы обеспечить быструю помощь.
Мы предлагаем комплексные услуги, включая руководство по установке, поиск и устранение неисправностей, консультации по техническому обслуживанию и наличие запасных частей для обеспечения оптимальной работы вашего электромагнитного клапана.
Наша группа технической поддержки готова помочь с распространенными проблемами, такими как отказ клапана, проблемы с электрическим соединением и утечка воздуха. Мы рекомендуем регулярный осмотр и очистку, чтобы продлить срок службы изделия.
Подробные руководства по продуктам, электрические схемы и обновления программного обеспечения можно найти в официальной документации, прилагаемой к продукту или доступной на нашем веб-сайте.
Если вам потребуются услуги по ремонту или замене, наш персонал службы поддержки может помочь вам в этом процессе, чтобы минимизировать время простоя и поддерживать эффективность системы.
Упаковка и доставка:
Упаковка и доставка продукции для пневматического электромагнитного клапана
Каждый пневматический электромагнитный клапан тщательно упакован, чтобы гарантировать, что он будет доставлен вам в идеальном состоянии. Клапан сначала оборачивается антистатической пеной или пузырчатой пленкой, чтобы защитить его от ударов и вибраций во время транспортировки. Затем его помещают в прочную коробку из гофрированного картона подходящего размера, чтобы предотвратить перемещение внутри коробки.
Для дополнительной защиты коробка может содержать дополнительные набивочные материалы, такие как пенопластовые вставки или воздушные подушки. Упаковка надежно запечатана промышленной лентой и снабжена четкой маркировкой с инструкциями по обращению и информацией о продукте.
Варианты доставки включают стандартную наземную доставку, ускоренную авиаперевозку или курьерские услуги, в зависимости от вашего местоположения и срочности. Посылки отслеживаются и застрахованы, чтобы обеспечить спокойствие на протяжении всего процесса доставки.
Пожалуйста, убедитесь, что указанный адрес доставки является точным и полным, чтобы избежать каких-либо задержек. При получении проверьте посылку на наличие видимых повреждений и немедленно сообщите перевозчику, если будут обнаружены какие-либо проблемы.
