Описание продукта:

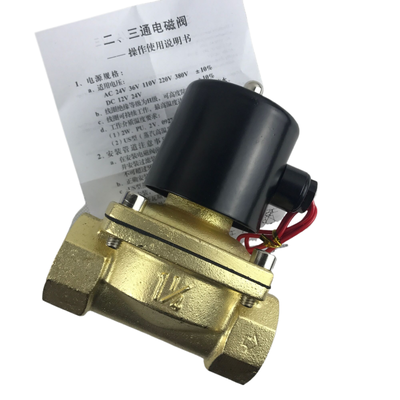

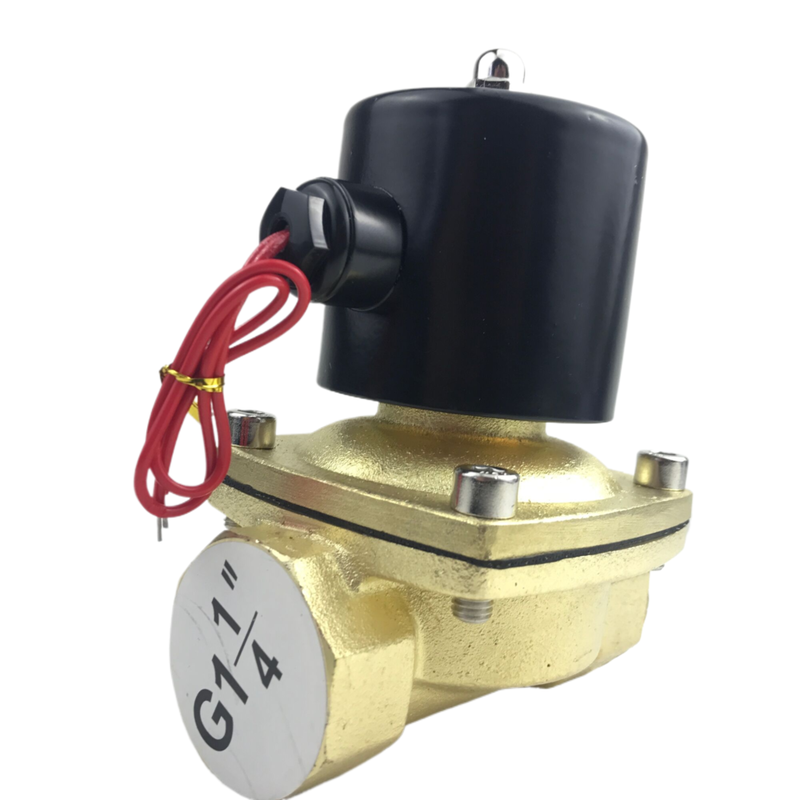

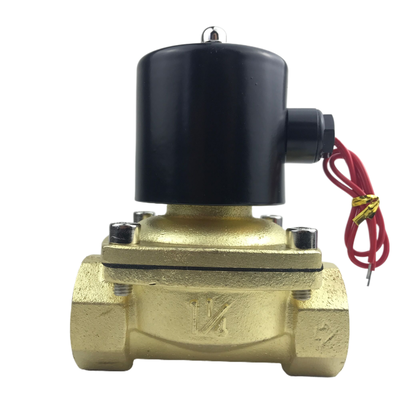

Серия 2W, которая включает подсерии 2W UD и 2W UW, представляет собой высокопроизводительный, прямодействующий 2-сторонний электромоторный клапан.Он специально разработан для обеспечения надежного управления включением/выключением для различных жидкостей, таких как водаПодсерия UD предназначена для стандартных портов размером от G3/8" до G1‐1/4", а подсерия UW предназначена для более крупных портов размером от G1‐1/4" до G2",изготавливая его для применения с высоким потоком.
Этот клапан спроектирован с учетом универсальности и имеет прямодействующую диафрагму, которая позволяет работать с нулевого давления (0 бар).Эта конструкция устраняет необходимость минимального дифференциального давления, обеспечивая немедленную реакцию клапана и надежное функционирование даже в системах низкого давления или гравитационного питания.
Серия 2W доступна как в конфигурации "нормально закрытый" (NC), так и в конфигурации "нормально открытый" (NO), что позволяет настроить ее в соответствии с конкретными потребностями системы.Корпус клапана может быть построен из кованой латуни (2W) или нержавеющей стали (2S), в то время как различные материалы уплотнения предлагаются, в том числе NBR в качестве стандарта, наряду с EPDM и FKM (Viton), для обработки различных типов носителей и температурных диапазонов.
Кроме того, серия поддерживает стандартные варианты напряжения, такие как DC24V, AC110V, AC220V и AC380V. По запросу также могут быть предоставлены пользовательские напряжения для удовлетворения уникальных эксплуатационных требований.
Особенности:
Начало с нулевого давления
Дизайн прямого действия позволяет устройству надежно работать с давлением 0 бар. Эта особенность делает его идеальным для использования в условиях низкого давления и системах, питаемых гравитацией.
Высокая пропускная способность
Серия UW предлагает размеры отверстий от 16 мм до 50 мм, с значениями Cv от 4,8 до 48. Это гарантирует, что система поддерживает эффективную производительность при различных требованиях к потоку.
Устойчивое строительство
Построенные из кованой латуни (2W) или высокоточной нержавеющей стали (2S), эти агрегаты обеспечивают отличную коррозионную стойкость и долговечную долговечность в сложных условиях.
Многочисленные опции печати
Стандартные модели оснащены уплотнениями NBR, которые эффективно работают в температурном диапазоне от -5°C до +80°C. Для приложений, требующих более высокой температурной стойкости или химической совместимости,Также доступны уплотнения EPDM и FKM (Viton).
Гибкая конфигурация
Продукт предлагается как в конфигурации "нормально закрытый" (NC), так и в конфигурации "нормально открытый" (NO), что позволяет ему удовлетворять различным эксплуатационным требованиям.
Многофункциональные варианты напряжения
Совместимое с несколькими напряжениями переменного и постоянного тока, включая постоянный ток 24V, 110V, 220V и 380V, с допустимым значениями ±10%, устройство легко интегрируется в различные электрические системы.
Широкий диапазон размера порта
Варианты натяжных соединений варьируются от G3/8 "до G2", предлагая универсальность для размещения различных конфигураций труб.
Совместимость широкомасштабных медиа
Этот продукт подходит для различных сред, включая воздух, воду, нефть (с вязкостью до 20 CST), а также газа и топлива, обеспечивая широкую удобство использования.
Широкий диапазон температур
Он надежно работает при средних температурах от -5°C до +80°C, что делает его адаптивным к различным условиям окружающей среды.
Компактный и прочный дизайн
Устройство легко устанавливается и рассчитано на длительный срок службы.
Настраиваемые параметры
По запросу специальные напряжения и спецификации могут быть предоставлены непосредственно на заводе для удовлетворения уникальных потребностей приложения.
Технические параметры:
| Размеры портов |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Размеры отверстий |
16 мм, 20 мм, 25 мм, 35 мм, 40 мм, 50 мм |
| Рабочее давление |
0 ‰ 0,5 МПа |
| Материал уплотнения |
NBR, EPDM или FKM (Viton) |
| Рабочая среда |
Воздух, вода, нефть, газ, топливо |
| Движение |
Режиссер |
| Температура |
-5°C до +80°C |
| Толерантность напряжения |
± 10% |
| Тип клапана |
Обычно закрыто, обычно открыто |
| Материал корпуса |
Медь |
| Технические спецификации соленоидного клапана |
| Модель |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2S400-40 |
2S500-50 |
| Рабочая среда |
Воздух, вода, нефть, газ, топливо |
| Движение |
Тип прямого привода |
| Тип |
Нормальный тип закрытия;Обычный открытый тип |
| Апертура потока/мм |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| Стоимость CV |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Совместная труба |
G3/8" |
G1/2" |
G3/4" |
G1" |
G11/4" |
G11/2" |
G 2" |
| Операция "Вискозность жидкости" |
20 CST(Ниже) |
| Рабочее давление |
Вода:0～0.5МПа;Воздух:0～00,7 МПа;Нефть:0～0.5МПа;Газ:0～00,7 МПа |
| Максимальное давление |
10,05 МПа |
| Диапазон рабочей температуры |
-5~+80°C |
| Диапазон напряжения |
± 10% |
| Материал корпуса |
2 Вт:Медь;2S:Нержавеющая сталь |
| Материал масляного уплотнения |
NBR, EPDM или VITON |
Применение:
Универсальная серия 2W предназначена для удовлетворения потребностей различных приложений управления включением/выключением в различных отраслях.Его адаптивность делает его отличным выбором для многих различных систем управления.
В области очистки и управления водными ресурсами серия 2W идеально подходит для управления оросительными системами, управления водоснабжением, обработки сточных вод,и эффективное использование оборудования для дозирования.
Для промышленной автоматизации эта серия предлагает надежное управление воздухом, водой, нефтью и газом в пневматических системах, производственных линиях и общего управления процессом,обеспечение бесперебойной и последовательной работы.
В секторе HVAC и холодильного оборудования серия 2W приносит выгоду благодаря ее применению в системах отопления, вентиляции, кондиционирования воздуха, а также охлаждения,способствует оптимизации температурного регулирования.
Сельскохозяйственное и экологическое использование включает в себя высокоточные ирригационные системы, системы распыления и различные устройства защиты окружающей среды,где точное управление жидкостью имеет решающее значение для производительности и устойчивости.
Когда дело доходит до общего управления жидкостью, эта серия предлагает эффективные решения для отключения, опорожнения и контроля потока воды, воздуха, газа и легкого масла с вязкостью до 20 CST,обслуживание различных потребностей в обработке жидкостей.
Применение топливных и газовых систем включает в себя управление газами и топливом в системах сгорания и блоках сжигателей, повышение безопасности и эффективности использования энергии.
Приложения промышленной техники включают управление включением/выключением жидкости в упаковочных машинах, компрессорах и гидравлических системах, поддерживающих различные промышленные процессы с точностью.
Наконец, серия 2W также хорошо подходит для вакуумных систем, обеспечивая отличную производительность в условиях низкого давления и вакуума благодаря возможности запуска при нулевом давлении.
Поддержка и услуги:
Наш пневматический электродинамический клапан предназначен для обеспечения надежной и эффективной работы в различных промышленных приложениях.Пожалуйста, убедитесь, что у вас есть номер модели продукта и спецификации, чтобы облегчить быстрый и точный ответ.
Мы предлагаем всеобъемлющие услуги, включая руководство по установке, помощь в устранении неполадок, советы по обслуживанию,и информацию о запасной части, чтобы максимизировать срок службы и функциональность вашего электромоторного клапана.
Наша команда технической поддержки готова помочь с интеграцией системы, электрическими соединениями и пневматической совместимостью для обеспечения оптимальной работы в вашей установке.
Подробные руководства по производству, схемы проводки и файлы САПР можно найти в официальной документации, доступной на нашем сайте.
Рекомендуем регулярно проверять и очищать клапан, чтобы предотвратить загрязнение и обеспечить постоянную работу.блокированные порты, или несовместимость давления.
Заменяющие части и комплекты обновления доступны, чтобы ваш пневматический электродинамический клапан работал с максимальной эффективностью. Наша команда поддержки может посоветовать о правильных компонентах и процедурах установки.
Мы стремимся предоставить оперативную и квалифицированную поддержку для решения любых технических проблем и обеспечить ваше полное удовлетворение нашим продуктами для пневматических соленоидных клапанов.
Упаковка и перевозка:
Упаковка продукта:Пневматический соленоидный клапан тщательно упакован для обеспечения максимальной защиты во время транспортировки.затем надежно вставляется в специальную пену, чтобы избежать движения и поврежденияВставка пенообразователя помещается в прочную картонную коробку, на которой указаны детали продукта, инструкции по обращению и штрих-коды для легкой идентификации.несколько единиц упакованы в армированные коробки с дополнительной подкладкой для защиты от ударов.
Перевозка:Мы предлагаем надежные варианты доставки для безопасной доставки пневматического соленоидного клапана в пункт назначения.Способы доставки включают стандартный грунтКаждый груз сопровождается подробной документацией, включая перечень упаковки и счет.Мы также предоставляем страховые варианты для покрытия продукта во время транзита для дополнительного спокойствия.
