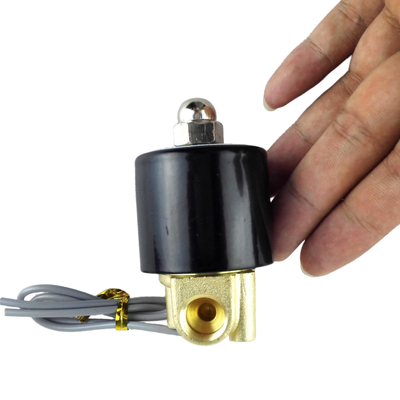

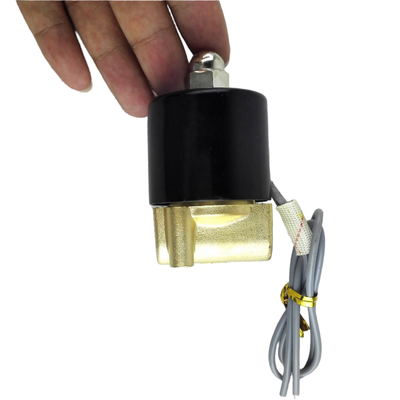

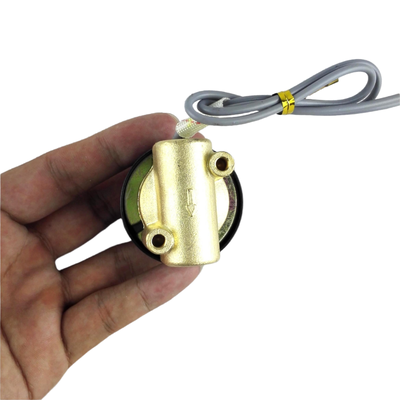

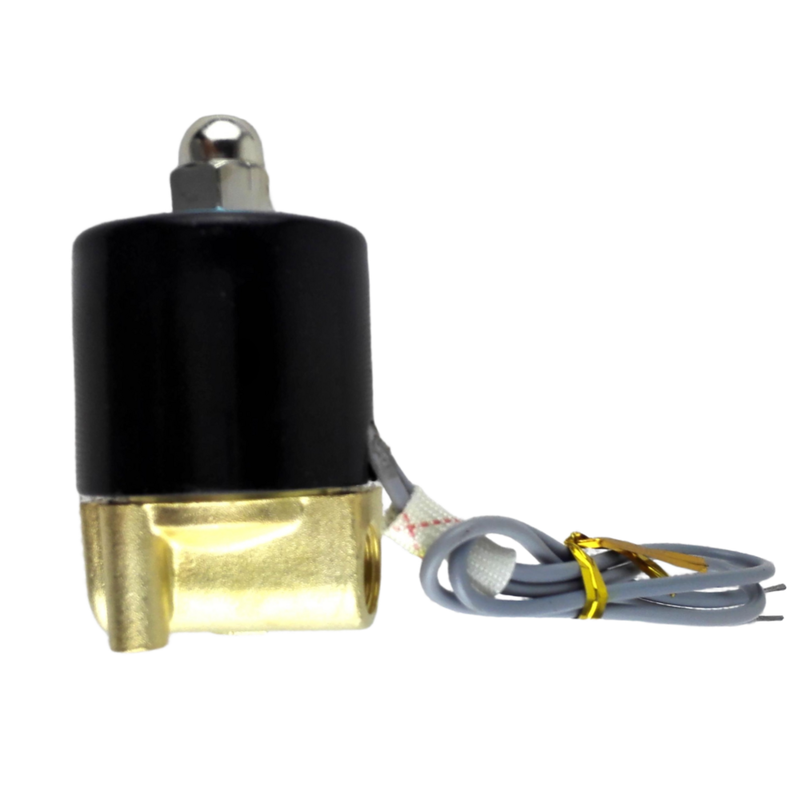

Описание продукта:
Серия 2W, включающая подсерии 2W UD и 2W UW, представляет собой высокопроизводительный, прямодействующий 2-сторонний электромоторный клапан, предназначенный для надежного управления включением/выключением.Он подходит для различных носителей, таких как водаСерия UD рассчитана на стандартные порты размером от G3/8" до G1‐1/4", тогда как серия UW предназначена для больших портов.с диапазоном от G1‐1/4" до G2" для обработки требований высокого потока.
Построенный с учетом универсальности, этот клапан использует механизм диафрагмы прямого действия, который позволяет работать с нулевого давления (0 бар).Эта конструкция исключает необходимость минимального дифференциального давления, обеспечивая быструю реакцию и надежную работу даже в условиях низкого давления или системах с гравитационным питанием.
Серия 2W предлагается как в варианте "нормально закрытый" (NC), так и в варианте "нормально открытый" (NO), что позволяет настраивать устройства для удовлетворения различных системных требований.Корпусы клапанов доступны в кованом латуне для модели 2W или нержавеющей стали для модели 2SКроме того, в качестве стандартного варианта используются пломбирующие материалы NBR, а также альтернативы, такие как EPDM и FKM (Viton), для удовлетворения различных типов средств и температурных условий.
Стандартные опции напряжения, поддерживаемые, включают DC24V, AC110V, AC220V и AC380V, с индивидуальными спецификациями напряжения, доступными по запросу.Этот диапазон конфигураций делает серию 2W гибким и надежным выбором для широкого спектра приложений.
Особенности:
Продукт имеет возможность запуска под нулевым давлением, благодаря своей конструкции прямого действия, что позволяет надежно работать, начиная с 0 бар,что делает его идеальным для условий низкого давления и систем, питаемых гравитацией.
Он предлагает высокую пропускную способность с размерами отверстий от 16 до 50 мм в серии UW. Значения Cv варьируются от 4,8 до 48,обеспечение оптимальной эффективности и производительности в различных системах.
Изготовленный из высококачественных материалов, продукт доступен в вариантах из кованой латуни (2W) и высокоточной нержавеющей стали (2S).Оба варианта обеспечивают отличную коррозионную стойкость и способствуют длительному эксплуатационному сроку.
Для удовлетворения различных эксплуатационных требований предлагается множество вариантов уплотнения.Печати EPDM и FKM (Viton) доступны для применений, требующих более высокой температурной стойкости или повышенной химической совместимости.
Пользователи могут выбирать между конфигурациями "нормально закрытые" (NC) и "нормально открытые" (NO), предлагая гибкость для удовлетворения различных потребностей системы управления.
Устройство поддерживает широкий диапазон опций напряжения, включая DC24V, AC110V, AC220V и AC380V, все с допустимой допустимостью ± 10%, что делает его универсальным для различных электрических сред.
Он вмещает широкий диапазон портов размеров, от G3/8 "до G2" натянутых соединений, что позволяет легко интегрироваться с различными трубопроводными системами.
Этот продукт совместим с несколькими типами носителей, такими как воздух, вода, нефть с вязкостью до 20 CST, а также с газом и топливом.
Рабочая температура колеблется от -5°C до +80°C, обеспечивая надежную работу в различных условиях окружающей среды.
Проектированный как компактный, но прочный продукт, его небольшой объем и прочная конструкция облегчают его простую установку и долговечное использование.
Для специализированных требований, специальные напряжения и спецификации могут быть согласованы непосредственно с заводом, предлагая индивидуальные решения для удовлетворения уникальных потребностей приложения.
Технические параметры:
| Материал уплотнения |
NBR, EPDM или FKM (Viton) |
| Движение |
Режиссер |
| Температура |
-5°C до +80°C |
| Размеры портов |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Материал корпуса |
Медь |
| Рабочая среда |
Воздух, вода, нефть, газ, топливо |
| Размеры отверстий |
16 мм, 20 мм, 25 мм, 35 мм, 40 мм, 50 мм |
| Рабочее давление |
0 ‰ 0,5 МПа |
| Тип клапана |
Обычно закрыто, обычно открыто |
| Толерантность напряжения |
± 10% |
| Технические спецификации соленоидного клапана |
| Спецификация |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
| Рабочая среда |
Воздух, вода, нефть, газ, топливо |
| Движение |
Тип прямого привода |
| Тип |
Нормальный тип закрытия; Нормальный тип открытия |
| Апертура скорости потока (мм) |
2.5 |
4 |
1.2 |
2 |
| Стоимость CV |
0.23 |
0.6 |
0.05 |
0.15 |
| Совместная труба |
G1/8" |
G1/4" |
G3/8" |
G1/8" |
G1/4" |
G3/8" |
| Операция "Вискозность жидкости" |
Ниже 20 CST |
| Рабочее давление |
0 ~ 0,7 МПа |
0 ~ 2,0 МПа |
| Максимальное давление |
10,0 МПа |
3.5МПа |
| Диапазон рабочей температуры |
-5~+80°C |
| Диапазон напряжения |
± 10% |
| Материал корпуса |
2W: латунь; 2S: нержавеющая сталь |
| Материал масляного уплотнения |
NBR, EPDM или VITON |
Применение:
Серия 2W представляет собой высоко адаптивное решение, предназначенное для удовлетворения потребностей различных систем управления включением/выключением в различных отраслях промышленности.Его универсальность делает его отличным выбором для широкого спектра применений.
В области очистки и управления водными ресурсами серия 2W идеально подходит для управления оросительными системами, управления водоснабжением, обработки процессов очистки сточных вод,и эксплуатация оборудования для дозирования с точностью.
Эта серия также отличается в области промышленной автоматизации, где она может регулировать воздух, воду, нефть и газ в пневматических системах, производственных линиях и других средах управления процессом,обеспечение надежной и эффективной работы.
В секторах HVAC и Refrigeration серия 2W обеспечивает надежный контроль систем отопления, вентиляции, кондиционирования воздуха и охлаждения,способствует оптимальному регулированию температуры и производительности системы.
Серия имеет большие преимущества для сельскохозяйственных и экологических приложений: она поддерживает высокоточную ирригацию, эффективные системы распыления и различные средства защиты окружающей среды.повышение устойчивости и операционной точности.
Для целей общего управления жидкостями серия 2W управляет задачами отключения, опорожнения и управления потоком, включающими воду, воздух, газ и легкие жидкости масла с вязкостью до 20 CST,что делает его подходящим для различных сценариев управления жидкостями.
В топливных и газовых системах он безопасно и точно контролирует поток газа и топлива в системах сгорания и приложениях для горелки, обеспечивая эффективное использование энергии и соблюдение требований безопасности.
Серия также хорошо подходит для промышленных машин, обеспечивая эффективное управление включением/выключением жидкостей в таких устройствах, как упаковочные машины, компрессоры и гидравлические системы,тем самым поддерживая широкий спектр производственных процессов.
Наконец, его возможность запуска под нулевым давлением делает серию 2W идеальной для вакуумных систем, где она может легко и надежно обрабатывать приложения низкого давления и вакуума.
Поддержка и услуги:
Наши пневматические соленоидные клапаны предназначены для надежного и эффективного управления воздушным потоком в различных промышленных приложениях.Пожалуйста, убедитесь, что клапаны установлены в соответствии со спецификациями, приведенными в руководстве по производству.
Регулярное техническое обслуживание рекомендуется для увеличения срока службы клапанов, включая периодическую очистку компонентов клапана, проверку на наличие утечек воздуха и проверку электрических соединений.Используйте только совместимые запасные части, чтобы избежать повреждения.
Если вы столкнетесь с какими-либо проблемами с пневматическим соленоидным клапаном, такими как отказ от действия, утечка воздуха или необычные звуки, пожалуйста, ознакомьтесь с разделом устранения неполадок руководства пользователя.Обычные причины могут включать недостаточное давление воздуха, проблемы с электроснабжением или загрязнение внутри клапана.
Для обслуживания и ремонта рекомендуется обращаться в уполномоченные сервисные центры или квалифицированных техников, чтобы обеспечить надлежащую обработку и сохранить гарантийное покрытие.Не демонтируйте клапан, если вы не обучены этому..
Мы постоянно стремимся улучшать наши продукты и услуги поддержки. Пожалуйста, ознакомьтесь с последней документацией продукта и бюллетенями обслуживания для обновлений и дополнительной информации.
Упаковка и перевозка:
Упаковка и перевозка продукции
Пневматический соленоидный клапан тщательно упакован, чтобы обеспечить безопасную доставку и оптимальную защиту во время транспортировки.Каждый клапан отдельно упаковывается в антистатическую пену и помещается в прочную картонную коробку, чтобы предотвратить повреждение от ударов и вибрацийЗатем коробки надежно запечатываются и помечены инструкциями по обращению.
Для оптовых заказов клапаны упаковываются в несколько слоев в армированные коробки с дополнительными амортизационными материалами, чтобы избежать движения внутри упаковки.Все упаковки маркированы информацией о продукте, количество и правила безопасности.
Посылка осуществляется воздушным, морским или сухопутным транспортом в зависимости от предпочтений клиента и места назначения.Информация о отслеживании предоставляется для всех грузов, чтобы держать клиентов в курсе всего процесса доставки.
Специальные варианты упаковки доступны по запросу, включая индивидуальные бренды и экологически чистые материалы.
