Описание продукта:

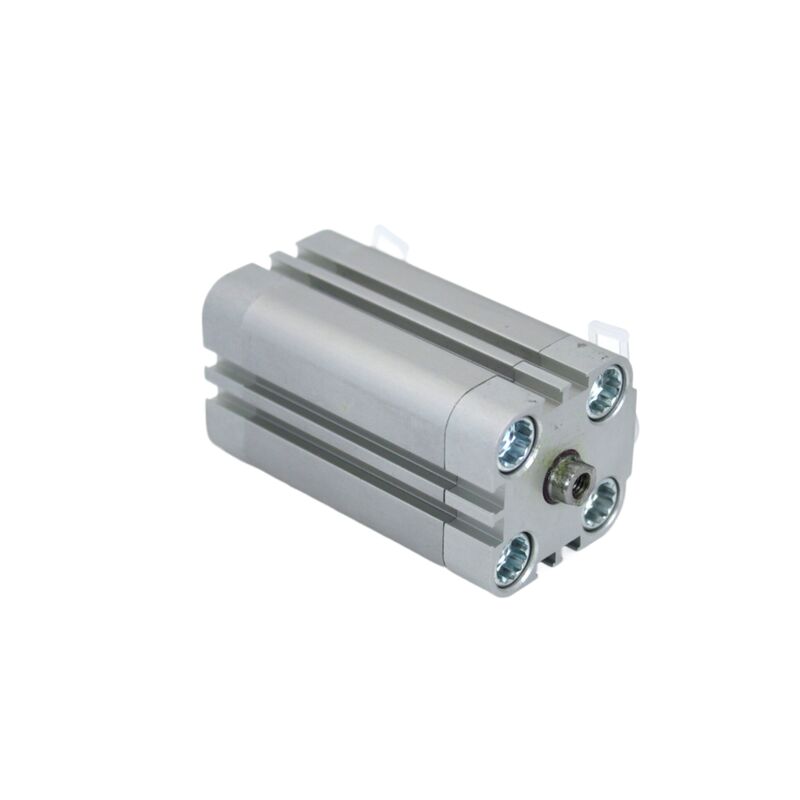

Festo ADVU-20 представляет собой компактный пневматический цилиндр с механизмом двойного действия. Он имеет диаметр отверстия 20 мм и оснащен встроенным магнитным поршнем, который позволяет точно определять положение во время работы.
Данная модель оснащена эластичными амортизирующими элементами, в том числе кольцами и пластинами, расположенными на обоих концах цилиндра. Эта амортизация относится к типу P и обеспечивает плавное замедление и снижение силы удара.
ADVU-20 доступен со стандартной длиной хода от 5 до 50 мм. Клиенты могут выбирать между штоком поршня с внутренней резьбой (-PA) или внешней резьбой (-APA), в зависимости от требований к установке.
Благодаря диапазону рабочего давления от 0,8 до 10 бар этот пневматический цилиндр хорошо подходит для сценариев автоматизации, требующих компактной конструкции и надежной обратной связи по положению.
Функции:
Ультракомпактный дизайн
Этот цилиндр имеет сверхкомпактную конструкцию и занимает на 50% меньше места для установки по сравнению со стандартными цилиндрами ISO 15552. Такая функция экономии места делает его идеальным выбором для применений с ограниченным пространством, особенно в машинах с ограниченной компоновкой.
Двойного действия
Цилиндр работает по принципу двойного действия, передавая движущую силу как при прямом, так и при обратном ходе. Это обеспечивает стабильное и контролируемое двунаправленное движение, подходящее для различных промышленных задач.
Встроенный магнитный поршень
Этот цилиндр, оснащенный встроенным магнитным поршнем, обеспечивает бесконтактное определение положения с помощью бесконтактных переключателей. Датчики можно легко установить или заменить без необходимости каких-либо механических регулировок, что повышает удобство эксплуатации.
Эластичная амортизация (тип P)
Благодаря эластичной амортизации с гибкими кольцами и пластинами, расположенными на обоих концах, цилиндр эффективно снижает энергию удара. Такая конструкция сводит к минимуму вибрацию и шум в конечных положениях, способствуя более плавной и тихой работе.
Прочные и устойчивые к коррозии материалы
Цилиндр, изготовленный из кованого алюминиевого сплава и торцевых крышек, а также штока поршня из высоколегированной нержавеющей стали, обеспечивает превосходную долговечность. Он также использует динамические уплотнения из NBR и TPE-U (PU), обеспечивающие коррозионную стойкость на уровне CRC 2, что подходит для промышленных сред.
Гибкие варианты монтажа
В стволе имеются сквозные отверстия и широкий выбор монтажных аксессуаров, что обеспечивает универсальную установку в любом положении. Такая гибкость помогает удовлетворить разнообразные требования приложений.
Два варианта резьбы штока поршня
Пользователи могут выбирать между двумя конфигурациями резьбы штока поршня: внутренняя резьба (-PA) или внешняя резьба (-APA). Этот выбор обеспечивает совместимость с различными навесными приспособлениями и отвечает различным требованиям применения.
Технические параметры:
| Бренд |
Фесто |
| Ряд |
АДВУ |
| Операция |
Двойного действия |
| Отверстие |
20 мм |
| Температура окружающей среды |
-20...+80 °С |
| Рабочее давление |
0,8...10 Бар |
| Описание |
Воздушный поршневой цилиндр, магнитный поршневой цилиндр, цилиндр автоматизации |
Приложения:
На автоматизированных сборочных линиях такие задачи, как зажим, позиционирование, сортировка, остановка, выдача и обработка заготовок, эффективно выполняются на компактных производственных станциях. Эти операции имеют решающее значение для поддержания скорости и точности производственных процессов.
В упаковочном и фасовочном оборудовании такие компоненты, как толкатели картонных коробок, приводы запечатывающих прессов, отклоняющие устройства конвейеров и контроллеры клапанов, работают бесперебойно даже в ограниченном пространстве. Это обеспечивает бесперебойный процесс упаковки и надежную транспортировку продукции.
Сектор производства электроники и полупроводников опирается на точные механизмы захвата и размещения, демонтаж печатных плат, сборку компонентов и точное расположение испытательного оборудования. Эти функции требуют высокой точности для соблюдения стандартов качества и производительности.
Медицинские устройства и лабораторная автоматизация выигрывают от плавных и контролируемых систем линейного движения, которые необходимы для диагностических инструментов, процедур обработки проб и различных биотехнологических приложений. Такое управление движением способствует безопасности и эффективности медицинских процессов.
В полиграфическом и текстильном оборудовании такие важные функции, как позиционирование бумаги, активация режущего пресса, зажим пряжи и контроль натяжения, надежно работают даже в сложных условиях. Эти механизмы поддерживают стабильную производительность и качество продукции.
Для концевых эффекторов и захватов роботов используются компактные пневматические приводы, позволяющие использовать совместные роботы, устройства захвата и перемещения и автоматизированные системы захвата. Эта компактность и эффективность поддерживают универсальные и гибкие решения по автоматизации.
Поддержка и услуги:
Наши поршневые пневматические цилиндры разработаны для обеспечения надежной и эффективной работы в широком спектре промышленных применений. Для технической поддержки мы предоставляем подробные руководства по установке, советы по техническому обслуживанию и рекомендации по устранению неполадок, чтобы обеспечить оптимальную работу вашего пневматического цилиндра.
Мы рекомендуем регулярно проверять цилиндр на наличие признаков износа, утечек или повреждений. Правильная смазка и выравнивание во время установки продлят срок службы и производительность изделия. В случае возникновения каких-либо проблем в работе обратитесь к разделу «Устранение неполадок» в руководстве пользователя или свяжитесь с нашей службой технической поддержки для получения квалифицированной помощи.
Наши услуги также включают индивидуальные решения для удовлетворения конкретных требований применения, варианты ремонта и восстановления, а также поддержку на месте установки и обслуживания. Мы стремимся предоставить всестороннюю поддержку для максимизации эффективности и долговечности вашего поршневого пневматического цилиндра.
Упаковка и доставка:
Упаковка продукта:Поршневой пневматический цилиндр тщательно упакован, чтобы обеспечить максимальную защиту во время транспортировки. Каждый баллон завернут в антистатическую пузырчатую пленку и помещен в прочную коробку из гофрированного картона. В комплект поставки входят пенопластовые вставки, предотвращающие любые движения и поглощающие удары. Все компоненты и аксессуары надежно упакованы во избежание повреждений. На внешней коробке имеется четкая маркировка с подробной информацией о продукте, инструкциями по обращению и информацией о доставке для облегчения идентификации.
Перевозки:Мы предлагаем надежные варианты доставки, позволяющие безопасно и быстро доставить поршневой пневматический цилиндр к вам. Товары доставляются проверенными курьерскими службами с возможностью отслеживания всех заказов. Время доставки зависит от пункта назначения, но обычно составляет от 3 до 7 рабочих дней. Мы гарантируем, что все посылки соответствуют международным правилам доставки и застрахованы от потери или повреждения во время транспортировки. Варианты ускоренной доставки доступны по запросу.
