Описание продукта:

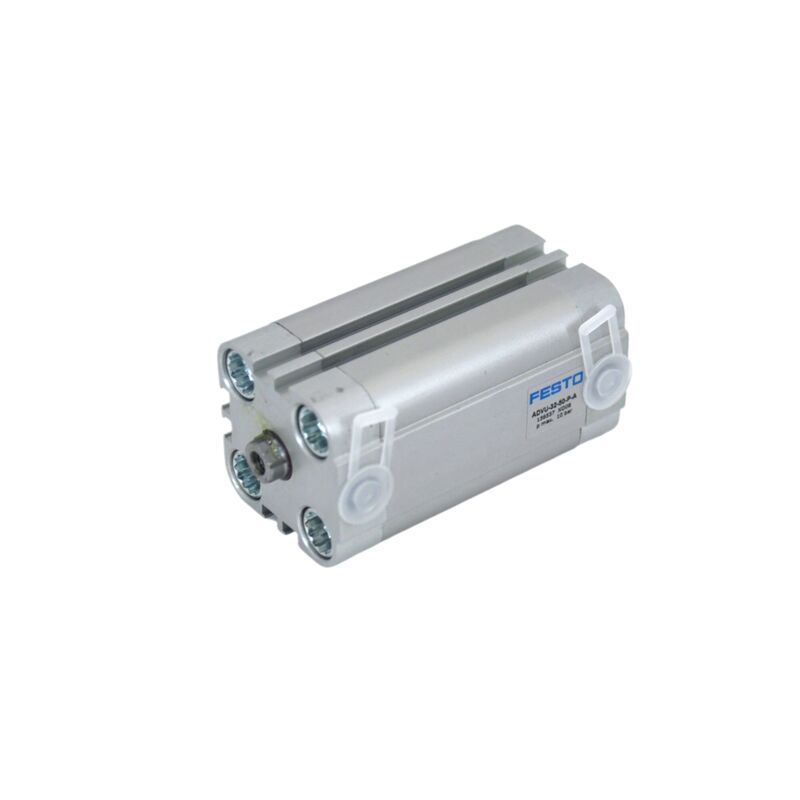

Festo ADVU-20 представляет собой компактный пневматический цилиндр с механизмом двойного действия и диаметром отверстия 20 мм. Он оснащен встроенным магнитным поршнем, который обеспечивает точное определение положения во время работы.
Этот цилиндр оснащен эластичными амортизирующими кольцами и пластинами на обоих концах, известными как амортизация P-типа, для обеспечения плавной работы и уменьшения ударов. Он доступен со стандартной длиной хода от 5 мм до 50 мм, что обеспечивает гибкость для различных требований применения.
Клиенты могут выбирать между поршневыми штоками с внутренней резьбой (обозначаемой как -PA) или внешней резьбой (-APA) в зависимости от потребностей установки. Рабочее давление АДВУ-20 составляет от 0,8 до 10 бар, что делает его пригодным для широкого спектра пневматических систем автоматизации.
В целом Festo ADVU-20 идеально подходит для проектов автоматизации, в которых приоритетом является экономия пространства и требуется надежная обратная связь по положению для контролируемого пневматического движения.
Функции:
Ультракомпактный дизайн
Этот цилиндр имеет сверхкомпактную конструкцию, требующую на 50 % меньше места для установки по сравнению со стандартными цилиндрами ISO 15552. Благодаря уменьшенным размерам он идеально подходит для применений с ограниченным пространством и ограниченной компоновкой машин.
Двойного действия
Механизм двойного действия обеспечивает движущую силу как при прямом, так и при обратном ходе. Это обеспечивает стабильное и контролируемое двунаправленное движение, повышая эффективность и точность вашего оборудования.
Встроенный магнитный поршень
Эта конструкция, оснащенная встроенным магнитным поршнем, позволяет бесконтактно определять положение с помощью бесконтактных переключателей. Датчики можно легко установить или заменить без необходимости каких-либо механических регулировок, что упрощает задачи по техническому обслуживанию.
Эластичная амортизация (тип P)
На обоих концах цилиндра гибкие амортизирующие кольца или пластины помогают поглощать энергию удара. Эта эластичная амортизация эффективно снижает вибрацию и шум, когда поршень достигает конечного положения, улучшая общую плавность работы.
Прочные и устойчивые к коррозии материалы
Этот цилиндр, изготовленный из кованого алюминиевого сплава и торцевых крышек в сочетании со штоком поршня из высоколегированной нержавеющей стали, обеспечивает превосходную долговечность. Динамические уплотнения изготовлены из NBR/TPE-U (PU), что обеспечивает улучшенные характеристики уплотнения. Он также соответствует классу коррозионной стойкости CRC 2, что делает его пригодным для суровых промышленных условий.
Гибкий монтаж
Универсальные варианты установки облегчаются сквозными отверстиями на корпусе и широким выбором монтажных аксессуаров. Эти особенности позволяют надежно закрепить цилиндр практически в любом положении для удовлетворения различных требований применения.
Два варианта резьбы штока поршня
Пользователи могут выбирать между двумя конфигурациями резьбы штока поршня в соответствии с конкретными креплениями нагрузки и требованиями применения: внутренняя резьба (-PA) или внешняя резьба (-APA). Такая гибкость обеспечивает совместимость с различными механическими установками.
Технические параметры:
| Рабочее давление |
0,8...10 Бар |
| Температура окружающей среды |
-20...+80 °С |
| Ряд |
АДВУ |
| Бренд |
Фесто |
| Отверстие |
20 мм |
| Операция |
Двойного действия |
Приложения:
На автоматизированных сборочных линиях различные операции, такие как зажим, позиционирование, сортировка, остановка, выдача и обработка заготовок, эффективно выполняются на компактных производственных станциях. Эти оптимизированные процессы повышают производительность и точность в производственных условиях.
Машины для упаковки и наполнения выигрывают от таких механизмов, как толкание картонных коробок, активация запечатывающего пресса, отклоняющие устройства конвейера и управление клапанами, которые предназначены для эффективной работы в ограниченном пространстве. Это обеспечивает бесперебойную и надежную упаковочную работу на ограниченных площадях.
Сектор производства электроники и полупроводников опирается на высокоточные системы захвата и размещения, снятия панелей с печатных плат, сборки компонентов и точного позиционирования испытательного оборудования. Эти приложения требуют тщательного контроля для поддержания качества и постоянства продукции.
В медицинских приборах и лабораторной автоматизации требуется плавное и контролируемое линейное движение. Эта возможность поддерживает диагностическое оборудование, обработку проб и различные биотехнологические приложения, способствуя надежным и эффективным лабораторным рабочим процессам.
В печатном и текстильном оборудовании используются механизмы для точного позиционирования бумаги, срабатывания режущего пресса, зажима пряжи и контроля натяжения. Эти функции эффективно работают даже в сложных и требовательных условиях, обеспечивая высокое качество продукции.
Концевые исполнительные механизмы и захваты роботов оснащены компактными пневматическими приводами, специально разработанными для совместных роботов. Эти системы обеспечивают эффективные операции захвата и размещения и автоматизированный захват, повышая гибкость и возможности роботизированной автоматизации.
Поддержка и услуги:
Наши поршневые пневматические цилиндры разработаны для обеспечения высокой производительности и долговечности в различных отраслях промышленности. Для получения технической поддержки обратитесь к руководству пользователя, прилагаемому к продукту, которое включает подробные инструкции по установке, рекомендации по техническому обслуживанию и советы по устранению неполадок.
Если у вас возникнут какие-либо проблемы во время установки или эксплуатации, убедитесь, что все соединения надежны и что цилиндр соответствует спецификациям вашей системы. Во избежание повреждений убедитесь, что рабочее давление и температура находятся в рекомендуемых пределах.
Регулярное техническое обслуживание необходимо для увеличения срока службы вашего пневматического цилиндра. Периодически проверяйте отсутствие утечек воздуха, смазывайте движущиеся части в соответствии с указаниями и проверяйте уплотнения на предмет износа. Немедленно замените все поврежденные компоненты, чтобы предотвратить дальнейшие проблемы.
По вопросам расширенного обслуживания, включая ремонт или замену деталей, обращайтесь к авторизованному дистрибьютору или в сервисный центр. Наша техническая команда стремится предоставить квалифицированную помощь, чтобы обеспечить эффективную и надежную работу вашего пневматического цилиндра.
Мы также предлагаем комплексные обучающие и вспомогательные материалы, которые помогут вашей команде оптимизировать использование и обслуживание поршневого пневматического цилиндра. Пожалуйста, обратитесь к нашим онлайн-ресурсам для получения загружаемых руководств, часто задаваемых вопросов и обучающих видеороликов.
Упаковка и доставка:
Упаковка и доставка продукции для поршневого пневматического цилиндра
Каждый поршневой пневмоцилиндр тщательно упакован, чтобы обеспечить максимальную защиту при транспортировке. Сначала баллон оборачивают защитным слоем антистатической пены или пузырчатой пленки, чтобы предотвратить появление царапин и повреждений. Затем его помещают в прочную картонную коробку подходящего размера, чтобы свести к минимуму перемещение внутри коробки.
Для дополнительной безопасности коробка наполнена амортизирующими материалами, такими как упаковка арахиса или воздушные подушки для поглощения ударов и вибраций. Упаковка запечатана прочной клейкой лентой и снабжена маркировкой с инструкциями по обращению, в том числе «Хрупкое» и «Осторожно обращаться».
Доставка осуществляется через надежные курьерские службы, которые предоставляют возможность отслеживания и страхования. В зависимости от пункта назначения и срочности клиенты могут выбрать стандартный, ускоренный или экспресс-способ доставки. Все поставки включают подробную документацию, такую как упаковочный лист и руководство пользователя.
Наш процесс упаковки и доставки разработан таким образом, чтобы гарантировать, что поршневой пневматический цилиндр будет доставлен в целости и сохранности, в идеальном рабочем состоянии и готов к немедленному использованию.
