Описание продукта:

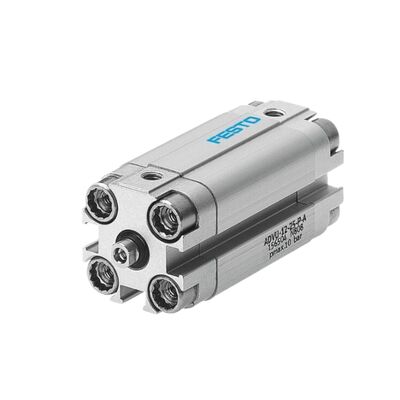

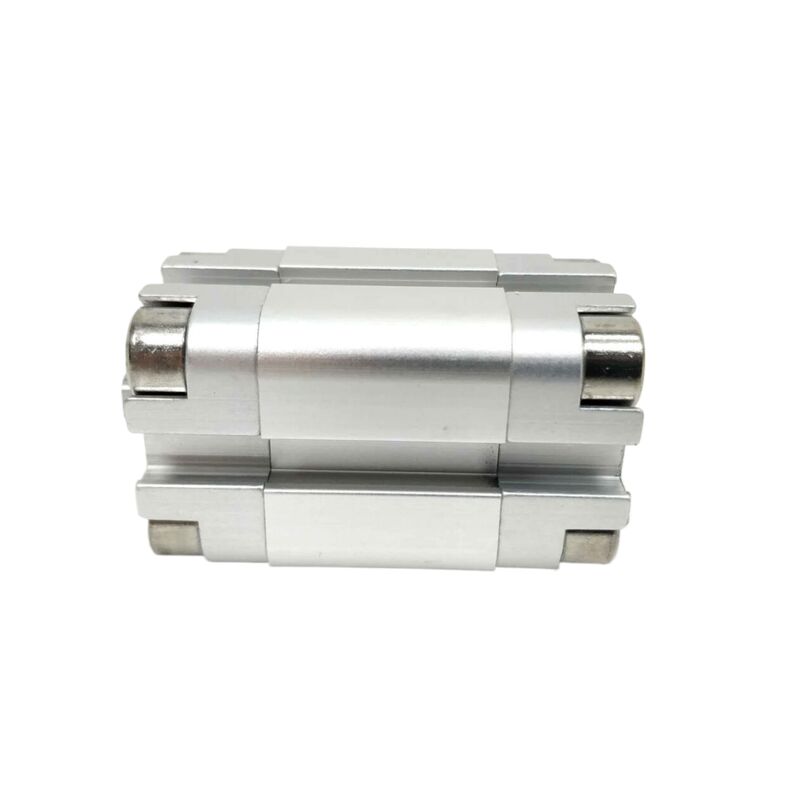

Festo ADVU-16 представляет собой компактный пневматический цилиндр с диаметром отверстия 16 мм и механизмом двойного действия. Он включает в себя встроенный магнитный поршень, который обеспечивает точное определение положения для улучшения оперативного контроля.
Этот цилиндр оснащен эластичными амортизирующими кольцами на обоих концах, характеризующимися амортизацией P-типа, для обеспечения плавного и контролируемого движения. Он доступен в диапазоне стандартных длин хода от 5 мм до 40 мм, что позволяет удовлетворить различные требования применения.
Клиенты могут выбирать между двумя вариантами штока поршня: один с внутренней резьбой, обозначенной как -PA, и другой с внешней резьбой, обозначенной как -APA. Устройство эффективно работает в диапазоне давлений от 1,0 до 10 бар.
Благодаря своим компактным размерам и надежной обратной связи по положению ADVU-16 идеально подходит для сценариев автоматизации, где экономия места имеет решающее значение без ущерба для производительности.
Функции:
Сверхкомпактная конструкция этого цилиндра обеспечивает сокращение монтажного пространства до 50% по сравнению со стандартными цилиндрами ISO 15552. Это делает его идеальным выбором для машин с ограниченным пространством, где важна компактная компоновка.
Оснащенный механизмом двойного действия, цилиндр передает движущую силу как при прямом, так и при обратном ходе. Эта функция обеспечивает стабильное и контролируемое двунаправленное движение, повышая общую производительность и надежность.
Встроенный магнитный поршень позволяет бесконтактно определять положение с помощью бесконтактных переключателей. Такая конструкция позволяет легко устанавливать или заменять датчики, не требуя каких-либо механических регулировок, что упрощает обслуживание и настройку.
Эластичная амортизация модели P-типа включает в себя гибкие амортизирующие кольца и пластины на обоих концах. Эти компоненты помогают поглощать энергию удара, тем самым снижая вибрацию и шум, когда поршень достигает конечных положений.
Цилиндр, изготовленный из прочных и устойчивых к коррозии материалов, имеет корпус и торцевые крышки из кованого алюминиевого сплава, а также шток поршня из высоколегированной нержавеющей стали и динамические уплотнения из NBR и TPE-U(PU). Эта комбинация обеспечивает класс коррозионной стойкости CRC 2, что делает ее подходящей для сложных промышленных условий.
Для универсальности установки цилиндр имеет сквозные отверстия на корпусе и поддерживает широкий спектр монтажных аксессуаров. Такая гибкость позволяет надежно устанавливать устройство в любом желаемом положении в соответствии с конкретными требованиями применения.
Кроме того, доступны два варианта резьбы штока поршня. Пользователи могут выбирать между конфигурацией внутренней резьбы (-P-A) или внешней резьбы (-A-P-A), что обеспечивает совместимость с различными нагрузочными приспособлениями и адаптируется к различным эксплуатационным потребностям.
Технические параметры:
| Отверстие |
16 мм |
| Ряд |
АДВУ |
| Бренд |
Фесто |
| Рабочее давление |
1,0...10 Бар |
| Температура окружающей среды |
-20...+80 °С |
| Операция |
Двойного действия |
| Описание |
Цилиндр ISO 6432, Компактный цилиндр, Цилиндр автоматизации |
Приложения:
Автоматизированные сборочные линии значительно выигрывают от компактных производственных станций, которые эффективно выполняют зажим, позиционирование, сортировку, остановку, выдачу и общее управление заготовками. Эти системы обеспечивают плавность и точность операций, повышая производительность.
В области упаковочного и фасовочного оборудования такие устройства, как толкатели картонных коробок, приводы запечатывающих прессов, отклоняющие устройства конвейеров и контроллеры клапанов, эффективно работают в ограниченном пространстве. Их дизайн оптимизирует функциональность без ущерба для пространственных ограничений.
Сектор производства электроники и полупроводников требует высокоточных процессов, таких как операции захвата и размещения, демонтаж печатных плат, сборка компонентов и точное позиционирование испытательного оборудования. Передовое оборудование отвечает этим требованиям, обеспечивая качество и стабильность.
В погрузочно-разгрузочных и конвейерных системах используются поворотные и зажимные стопорные цилиндры для управления конвейерными линиями, отводящими устройствами и распределительными сетями. Эти компоненты играют ключевую роль в обеспечении бесперебойного потока материала и надежности системы.
Автомобильная промышленность полагается на надежные и компактные приводы для сборки компонентов, подачи деталей и полной автоматизации производственных линий. Эти приводы помогают оптимизировать производство, сохраняя при этом высокие стандарты эффективности и долговечности.
В медицинских устройствах и лабораторной автоматизации плавное и контролируемое линейное движение имеет важное значение для диагностического оборудования, обработки проб и различных биотехнологических приложений. Точность в движении способствует точным результатам и безопасности эксплуатации.
Конечные эффекторы и захваты роботов выигрывают от компактных пневматических приводов, которые поддерживают работу совместных роботов, устройств захвата и перемещения и автоматизированных систем захвата. Эта компактность обеспечивает гибкость и повышенную производительность при роботизированных операциях.
Наконец, печатное и текстильное оборудование включает в себя такие функции, как позиционирование бумаги, приведение в действие режущего пресса, зажим пряжи и контроль натяжения, и все это в сложных рабочих условиях. Эти машины должны выдерживать суровые условия, сохраняя при этом точность и надежность.
Поддержка и услуги:
Наши поршневые пневматические цилиндры предназначены для обеспечения надежной и эффективной работы в различных отраслях промышленности. Для получения технической поддержки при обращении за помощью убедитесь, что у вас есть номер модели, технические характеристики и подробная информация о проблеме.
Мы предлагаем комплексные услуги, включая рекомендации по установке, советы по техническому обслуживанию, поддержку по устранению неполадок и наличие запасных частей, чтобы максимально продлить срок службы и функциональность вашего пневматического цилиндра.
Для поддержания оптимальной производительности регулярно проверяйте цилиндр на предмет признаков износа, утечек или повреждений и следуйте рекомендованному графику смазки. Наша техническая команда готова помочь вам с любыми эксплуатационными вопросами или техническими трудностями, с которыми вы можете столкнуться.
Что касается ремонтных услуг, убедитесь, что баллон возвращен в соответствии с нашими указанными инструкциями по упаковке, чтобы предотвратить дальнейшее повреждение во время транспортировки. Мы рекомендуем использовать оригинальные детали для замены, чтобы обеспечить целостность продукта и стандарты безопасности.
Наша поддержка также включает в себя индивидуальные решения для конкретных требований применения. Предоставьте подробную информацию о вашей операционной среде и потребностях в производительности, чтобы помочь нам подобрать лучшие варианты рекомендаций и услуг.
Упаковка и доставка:
Каждый поршневой пневматический цилиндр тщательно упакован, чтобы обеспечить максимальную защиту во время транспортировки. Цилиндр сначала оборачивают защитной пластиковой пленкой для предотвращения царапин и коррозии. Затем его помещают в специально подобранную пенопластовую вставку для поглощения ударов и вибраций. Пенопластовый вкладыш и цилиндр заключены в прочную коробку из гофрированного картона, рассчитанную на грубое обращение и штабелирование во время транспортировки.
Для доставки мы используем надежных перевозчиков с возможностью отслеживания, чтобы обеспечить своевременную и безопасную доставку. Все упаковки имеют четкую маркировку с инструкциями по обращению и подробной информацией о продукте. Кроме того, несколько единиц можно надежно упаковать в картонные коробки большего размера с достаточной прокладкой, чтобы предотвратить перемещение и повреждение. Мы рекомендуем осмотреть посылку по прибытии и немедленно сообщить о любых повреждениях, чтобы ускорить их устранение.
