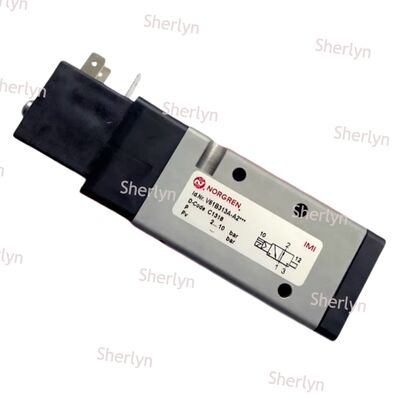

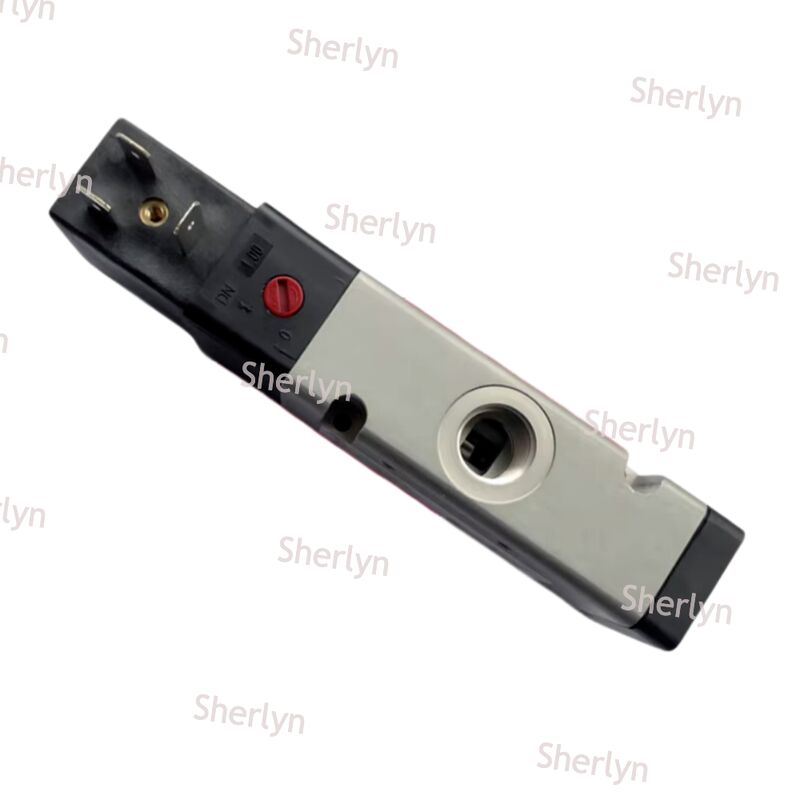

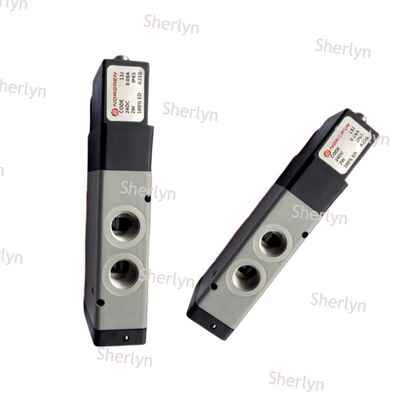

NORGREN V61 СЕРИЯ 3/2-ХОДОВОЙ КЛАПАН, НОРМАЛЬНО ОТКРЫТЫЙ, С ПНЕВМОПРИВОДОМ, КОМПАКТНЫЙ И ЛЕГКИЙ – МОДЕЛЬ AA218J

Описание продукта:

Эта серия соленоидных клапанов использует принцип пилотного управления, при котором движение основного золотника контролируется пилотным клапаном. Пилотный клапан приводится в действие соленоидной катушкой, а основной золотник работает на основе разницы давлений в среде. Такая конструкция позволяет использовать соленоидную катушку с низким энергопотреблением для регулирования включения/выключения клапанов, работающих с большими расходами, повышая энергоэффективность и пригодность для условий более высокого давления.

Клапаны спроектированы в нормально открытом состоянии, что означает, что они остаются открытыми при снятии напряжения, позволяя жидкости проходить через них. Активация соленоидной катушки закрывает клапан, останавливая поток среды. Эта нормально открытая функция идеально подходит для критически важных с точки зрения безопасности применений, где непрерывный поток необходим при отключении питания, например, в системах охлаждения или аварийной вентиляции.

Благодаря односоленоидной системе управления клапан переключается между открытым и закрытым положениями путем подачи или снятия напряжения с одной соленоидной катушки. При отключении питания клапан автоматически возвращается в нормально открытое положение за счет силы пружины или давления среды, обеспечивая простое и надежное управление.

Благодаря пилотному механизму и оптимизированной конструкции проточной части эти соленоидные клапаны обеспечивают превосходную пропускную способность. В зависимости от конкретной модели расход варьируется от 610 литров в минуту до 2600 литров в минуту, что позволяет удовлетворить различные потребности в расходе от среднего до большого.

Клапаны обычно работают в диапазоне давлений от 0,2 МПа до 1,0 МПа (от 2 до 10 бар), причем некоторые модели способны работать при давлениях до 1,6 МПа (16 бар). Для правильной работы пилотного клапана крайне важно поддерживать минимальный перепад давления, как правило, выше 0,2-0,3 бар.

Клапаны, изготовленные из литого алюминиевого сплава или экструдированного алюминия, отличаются легким весом, долговечностью и коррозионной стойкостью. Золотник и гильза доступны в вариантах с металлическим уплотнением для долговечности или с мягким уплотнением для улучшения потока. Уплотнительные материалы включают NBR или FKM, что делает их пригодными для сжатого воздуха и различных других сред.

Соленоидные катушки разработаны с низким энергопотреблением, некоторые модели потребляют всего от 1 до 2 Вт, что способствует заметной экономии энергии. Кроме того, клапаны имеют класс защиты IP65, обеспечивая пыленепроницаемость и защиту от струй воды — идеально подходит для использования в пыльных или влажных промышленных условиях.

Каждый клапан оснащен стандартной функцией ручного управления, обычно в виде кнопки или поворотной ручки. Эта функция облегчает ввод системы в эксплуатацию, техническое обслуживание и позволяет вручную управлять клапаном во время чрезвычайных ситуаций без использования электрического питания.

Клапаны поставляются с резьбой портов, такой как G1/4, G3/8 или G1/2 (британская трубная резьба), соответствующей международным стандартам для легкой совместимости с различными пневматическими компонентами. Установка может осуществляться путем прямого подключения к трубопроводу или монтажа на подставке, обеспечивая гибкие варианты интеграции в зависимости от конкретных потребностей системы.

Применение:

Производственные линии промышленной автоматизации широко используются в различных автоматизированных сборочных процессах, системах транспортировки материалов и упаковочном оборудовании. Эти системы используют односторонние цилиндры для выполнения основных функций, таких как зажим, позиционирование и толкание. Конструкция ориентирована на высокочастотные операции и требует высокой надежности для поддержания плавных и эффективных производственных процессов.

Управление односторонними пневматическими приводами, такими как односторонние цилиндры, мембранные клапаны и пневматические захваты, обычно осуществляется с помощью трехходового соленоидного клапана. Этот клапан является стандартным для таких применений. Примечательно, что нормально открытая (НО) конфигурация идеально подходит для сценариев блокировки безопасности. В этих случаях клапан автоматически открывается или закрывается при сбое питания, что делает его идеальным для систем аварийной вентиляции, где безопасность имеет решающее значение.

Клапаны играют жизненно важную роль в технологических процессах, требующих периодической продувки или сброса давления. Они используются для управления включением и выключением сжатого воздуха в таких системах. Ключевые области применения включают механизмы обратной продувки фильтров, устройства для удаления пыли с поверхностей и контуры безопасности, связанные с ресиверами воздуха, обеспечивая безопасность эксплуатации и целостность системы.

В упаковочной промышленности эти клапаны широко применяются в оборудовании, таком как разливочные машины, запаечные машины, системы маркировки и машины для выдувного формования. Они управляют быстрым движением пневматических приводов, что необходимо для поддержания эффективности производственного цикла и обеспечения точности упаковки в соответствии со стандартами качества.

Производственные линии автомобильной промышленности используют эти управляющие клапаны в сварочных приспособлениях, покрасочном оборудовании, сборочных станциях и машинах для переработки деталей. Эти применения требуют компонентов, которые могут выдерживать воздействие масла и вибрации, предлагая при этом длительный срок службы, тем самым повышая надежность пневматического инструмента и вспомогательного оборудования в условиях автомобильного производства.

Эти клапаны также подходят для управления пневматическими системами в оборудовании для пищевой промышленности, используемом в процессах выдувного формования, розлива и запайки. Важно выбирать уплотнительные материалы и методы смазки, соответствующие стандартам пищевой безопасности, для обеспечения безопасности и гигиены на всех этапах производства продуктов питания и напитков.

Объекты по охране окружающей среды, такие как тепловые электростанции, центры очистки сточных вод и установки для очистки выхлопных газов, полагаются на эти клапаны для автоматизированного управления технологическими процессами. Они отвечают за управление пневматическими управляющими клапанами и запорными клапанами, обеспечивая дистанционное управление и повышая эффективность и безопасность систем экологического контроля.

Некоторые модели клапанов разработаны для работы в широком диапазоне температур, например, от -10°C до +50°C и выше. В условиях низких температур рекомендуется использовать сухой воздух для предотвращения проблем с замерзанием. Кроме того, для сред, требующих взрывозащищенных стандартов, доступны специальные взрывозащищенные катушки для соответствия строгим нормам безопасности.
