Описание продукта:

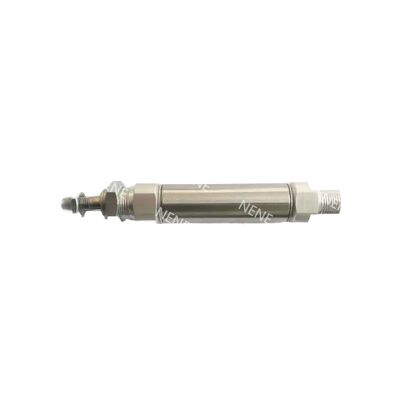

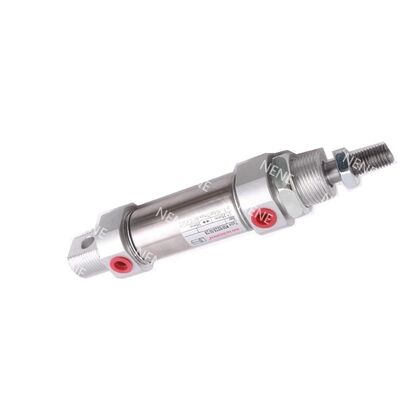

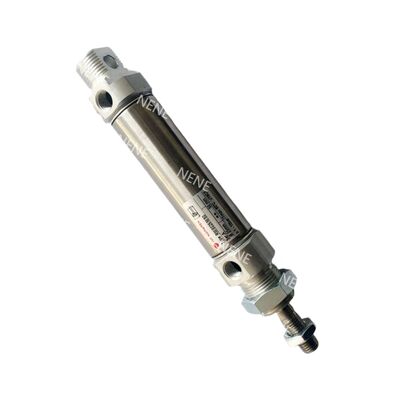

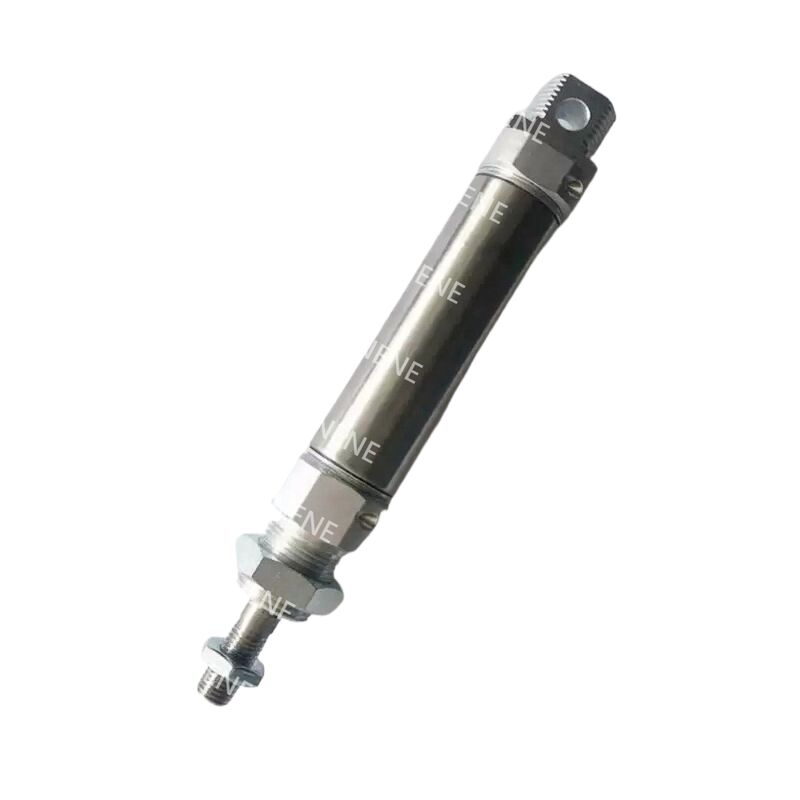

Серия RM/28000/M состоит из компактных, однодействующих цилиндров Roundline, которые оснащены механизмом возвращения пружины.повышение их функциональности и надежности.
Изготовленная из трубки из нержавеющей стали и прозрачных анодированных алюминиевых конечных крышек, конструкция обеспечивает отличную коррозионную стойкость и высокую долговечность.Благодаря своей прочной конструкции они подходят для требовательных условий при сохранении легкого профиля.
Кроме того, диапазон RM/28000/M полностью совместим со стандартом ISO 6432,что делает его идеальным выбором для приложений, требующих компактных пневматических решений позиционирования и автоматизации короткого ходаОсобенно там, где пространство ограничено.
Особенности:
Компактный форм-фактор ISO 6432 предназначен для легкой интеграции со стандартными фитингами, обеспечивая бесшовный процесс установки.
Изготовленный из коррозионно-устойчивых материалов, этот продукт идеально подходит для использования в сложных и суровых условиях, где долговечность необходима.
Он оснащен магнитным поршнем, упрощает определение границ и улучшает автоматическую обратную связь, что делает его эффективным выбором для различных приложений.
Его прочная механическая конструкция включает в себя двойные сжатые конечные крышки, обеспечивающие дополнительную прочность и надежность для длительной эксплуатации.
Технические параметры:
| Положение |
Спецификация |
| Проходка (мм) |
12 / 16 / 20 / 25 |
| Стандартные ходы (мм) |
10, 25, 50 |
| Максимальный ход (мм) |
50 |
| Стержень поршня Ø (мм) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Размер порта |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Средний |
Сжатый воздух, фильтрованный, смазанный или не смазанный |
| Рабочее давление |
от 2 до 10 бар (29 до 145 psi) |
| Рабочая температура |
-10°C до +80°C (14°F до 176°F) |
| Операция |
Однодействующий, возвращающий пружину, магнитный поршень |
| Прокладка |
Буферная подушка |
| Баррельный материал. |
Нержавеющая сталь |
| Материал конечного покрытия |
Прозрачный анодированный алюминиевый сплав |
| Материал поршневого стержня |
Нержавеющая сталь |
| Буферный материал |
Полиуретан |
| Печати |
Нитриловый каучук (NBR) |
| Конструкция конечного крышка |
Двухслойные высокопрочные наконечные крышки |
| Стандартные аксессуары |
Орех для монтажа носа, орех с поршневым стержнем |
| Дополнительные принадлежности |
Перемычка с интегральным кабелем, крепления для установки перемычек, прямые и локтевые фитинги, оборудование для установки |
| Теоретическая тяга @ 6 бар (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Сила обратной пружины F1 @ 6 бар (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Вес и габариты |
См. полную таблицу размеров листа данных |
| Варианты |
Центральная задняя дверь, плоская задняя крышка, несколько вариантов установки |
| Сервисные наборы |
Недоступно |
| Данные нагрузки / отклонения |
Ссылка на графики нагрузки и отклонения в листе данных |
Применение:
Автоматизированные процессы сборки и индексации получают большую выгоду от малозависимого привода, позволяющего точное и эффективное передвижение в компактных помещениях.
Обработка электронных компонентов, таких как операции сбора и размещения, эффективно поддерживается при коротких расстояниях, обеспечивая точность и скорость.
Задачи по упаковке и обслуживанию машин часто требуют компактного и повторяемого движения, которое может быть достигнуто с помощью специализированных систем привода.
Кроме того, приложения, требующие интегрированного определения положения, полагаются на эти технологии для поддержания точного контроля и обратной связи на протяжении всей их работы.
Поддержка и услуги:
Наш продукт с поршневым пневматическим цилиндром предназначен для надежной и эффективной работы в широком спектре промышленных применений.Пожалуйста, убедитесь, что у вас есть номер модели, спецификации и условия эксплуатации доступны, чтобы помочь нам помочь вам быстро.
Мы предлагаем комплексные услуги, включая руководство по установке, консультации по техническому обслуживанию, помощь в устранении неполадок и поддержку запасных частей.Наша техническая команда стремится помочь вам максимизировать производительность и срок службы вашего пневматического цилиндра.
Если вы столкнетесь с какими-либо проблемами, общие шаги по устранению неполадок включают проверку на утечки воздуха, обеспечение надлежащей смазки, проверка установки,и проверка уплотнений и поршневых стержней на предмет износа или повреждения.
Регулярное техническое обслуживание рекомендуется для предотвращения простоев и поддержания оптимальной функциональности.
Для получения подробных руководств по продукту, документации по обслуживанию и часто задаваемых вопросов, пожалуйста, ознакомьтесь с ресурсами, предоставленными с вашим продуктом, или посетите наш официальный сайт.
Мы стремимся обеспечить отличное обслуживание клиентов, чтобы обеспечить ваше удовлетворение и операционный успех с нашей поршневой пневматический цилиндр продуктов.
Упаковка и перевозка:
Наш поршневый пневматический цилиндр тщательно упакован для обеспечения максимальной защиты во время транспортировки.картонная коробка, специально предназначенная для предотвращения движения или поврежденияЗащитные пенные вставки используются для амортизации изделия и поглощения ударов.
Для доставки мы используем надежных перевозчиков с возможностями отслеживания, чтобы гарантировать своевременную и безопасную доставку.Мы также предлагаем ускоренную доставку по запросу для удовлетворения срочных потребностей.
Перед отправкой каждый поршневый пневматический цилиндр проходит тщательную проверку качества, чтобы убедиться, что он соответствует нашим высоким стандартам.Мы стремимся доставить ваш заказ в идеальном состоянии и ценим ваше доверие к нашей продукции..
