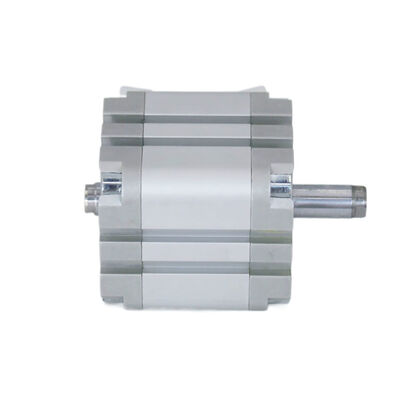

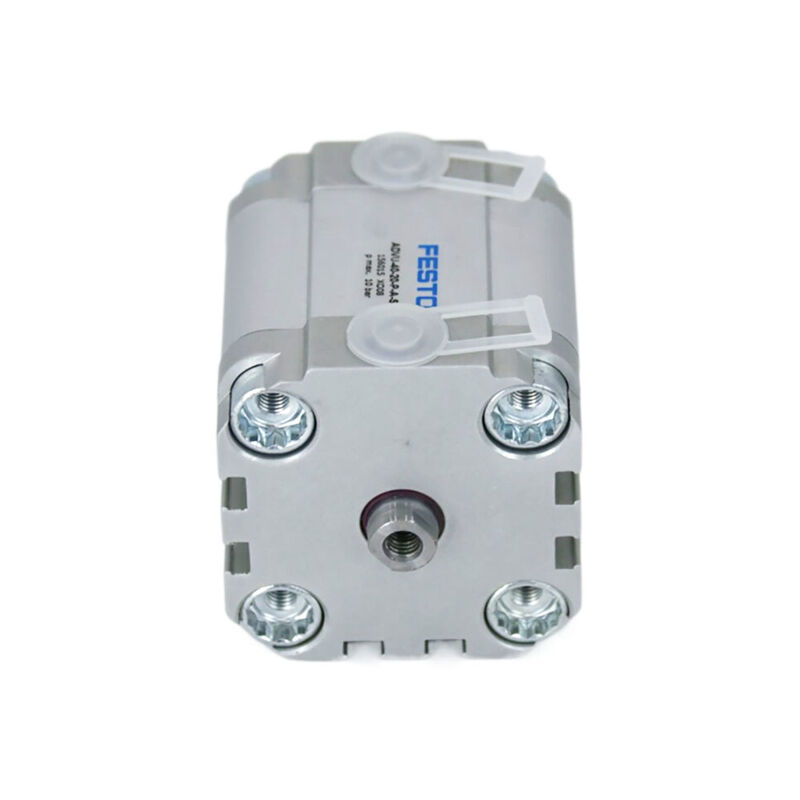

ADVU-100-10-A-P-A FESTO 156663 ADVU-100-10-15-20-25-30-40-50-A-P-A Компактный цилиндр

Описание продукта:

Компактные цилиндры серии ADVU от FESTO представляют собой пневматические приводы, разработанные с акцентом на эффективность использования пространства и многофункциональность. Эти цилиндры широко используются в автоматизированных системах, производственном оборудовании и различных других областях промышленности благодаря своей надежной работе и гибкости применения.

Эти цилиндры работают в режиме двойного действия и используют сжатый воздух, соответствующий стандарту качества ISO 8573-1:2010 [7:4:4], в качестве рабочей среды. Их рабочее давление обычно находится в диапазоне от 0,08 МПа до 1 МПа (от 0,8 бар до 10 бар), а рабочая температура - от -20℃ до 80℃. Для сред с умеренным уровнем коррозии цилиндры имеют класс коррозионной стойкости 2.

Серия ADVU предлагает широкий выбор диаметров поршней, включая размеры 12 мм, 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм и 125 мм. Длина хода обычно составляет от 5 мм до 80 мм для стандартных моделей, в то время как опциональные ходы могут варьироваться от 1 мм до 400 мм, в зависимости от выбранного диаметра поршня.

Основные используемые материалы включают высоколегированную нержавеющую сталь для штока поршня и кованый алюминиевый сплав для корпуса цилиндра и торцевых крышек. Динамические уплотнения изготовлены из нитрильного каучука (NBR) и термопластичного полиуретана (TPE-U), что обеспечивает долговечность и надежное уплотнение.

Конструкция цилиндров ADVU отличается элегантностью и современностью, имеет гладкие поверхности, а также канавки с трех сторон, специально предназначенные для определения положения. Торцевые крышки — как передняя, так и задняя — надежно крепятся непосредственно к корпусу цилиндра с помощью винтов, а вся сборка монтируется с использованием винтов с внутренним шестигранником для обеспечения прочной конфигурации.

Эта серия включает в себя несколько производных типов, адаптированных для конкретных применений. Например, вариант S1 имеет удлиненный подшипник штока поршня, тип S2 имеет двусторонний шток поршня, версия S6 включает уплотнения, рассчитанные на высокие температуры до 120℃, а S20 разработана с двусторонним полым штоком поршня.

Гибкость установки является важной особенностью, поскольку цилиндр поддерживает различные способы монтажа. Помимо традиционного использования винтов с внутренним шестигранником, предусмотренные канавки с трех сторон позволяют использовать широкий спектр монтажных компонентов для удовлетворения различных требований к установке.

Для определения положения эти цилиндры совместимы с датчиками приближения, которые аккуратно помещаются в профильные канавки. Эти датчики можно установить заподлицо с поверхностью цилиндра, что облегчает замену датчиков без необходимости изменения первоначальной схемы монтажа.

По сравнению с аналогичными цилиндрами, соответствующими стандарту ISO 15552, серия ADVU уменьшает установочную площадь примерно на 50% благодаря своей компактной конструкции. Изготовленные из высококачественных материалов, эти цилиндры сочетают в себе прочную конструкцию с хорошей коррозионной стойкостью и обеспечивают стабильную и надежную работу.

Технические параметры:

Этот компактный цилиндр обеспечивает надежную работу в режиме двойного действия и конструкцию с овальным поршнем для защиты от кручения. Компактный цилиндр имеет резьбу штока поршня M3, ход 10 мм и диаметр поршня 12 мм (эквивалентный диаметр). Его монтажное положение гибкое, что позволяет устанавливать его в любой ориентации. Действительно компактный цилиндр, разработанный для универсального пневматического применения.

Применения:

Пневматический цилиндр FESTO ADVU является важным компонентом, широко используемым в различных приложениях промышленной автоматизации. Известный своим высококачественным алюминиевым корпусом и прочной конструкцией, этот сертифицированный CE цилиндр автоматизации обеспечивает надежную работу в сложных условиях. С диаметром поршня 12 мм (эквивалентный диаметр) и длиной хода 10 мм, модель ADVU специально разработана для точности и эффективности в операциях двойного действия.

Одним из основных случаев применения пневматического цилиндра FESTO ADVU являются автоматизированные производственные линии, где критически важен точный и повторяемый контроль движения. Его режим работы двойного действия обеспечивает контролируемое выдвижение и втягивание, что делает его идеальным для таких задач, как обработка материалов, упаковка и процессы сборки. Конструкция с овальным поршнем обеспечивает защиту от кручения и направляющую, обеспечивая плавное и стабильное движение, что имеет решающее значение в системах автоматизации, требующих постоянной точности.

Кроме того, компактный размер пневматического цилиндра и резьба штока поршня M3 делают его подходящим для интеграции в небольшое автоматизированное оборудование и роботизированные системы. Эта гибкость позволяет инженерам внедрять цилиндр FESTO ADVU в различных сценариях, от сборочных линий в автомобилестроении до производства полупроводников и пищевых предприятий. Его алюминиевый корпус не только способствует облегченной конструкции, но и обеспечивает отличную коррозионную стойкость, повышая долговечность и снижая требования к техническому обслуживанию.

Благодаря своей эффективной конструкции и высокой способности поставки 5000 штук в месяц, пневматический цилиндр FESTO ADVU может быть быстро доставлен в течение 1-7 рабочих дней после оплаты, что делает его надежным выбором для проектов с жесткими сроками. Продукт доступен с гибкими вариантами упаковки, включая картонные коробки или индивидуальную упаковку в соответствии с требованиями клиента, и может быть приобретен с минимальным объемом заказа всего в одну единицу, что позволяет масштабировать закупки.

Условия оплаты, такие как T/T, Western Union и PayPal, обеспечивают удобство и безопасность для международных покупателей, ведущих переговоры о цене этого премиального цилиндра автоматизации. Независимо от того, используется ли он в промышленной автоматизации, робототехнике или станкостроении, пневматический цилиндр FESTO ADVU выделяется как универсальное и надежное решение, предназначенное для оптимизации операционной эффективности и повышения качества продукции.

Упаковка и доставка:

Наш пневматический цилиндр с поршнем тщательно упакован для обеспечения максимальной защиты во время транспортировки. Каждый цилиндр надежно обернут антистатической пеной и помещен внутрь прочной картонной коробки, изготовленной на заказ, чтобы предотвратить любое перемещение или повреждение.

Для дополнительной безопасности коробки усилены амортизирующими материалами и запечатаны высококачественной клейкой лентой. Все посылки четко маркируются инструкциями по обращению и информацией о продукте.

Мы предлагаем несколько вариантов доставки для удовлетворения ваших потребностей, включая стандартную, ускоренную и грузовую доставку. Каждая партия отслеживается и застрахована, чтобы гарантировать своевременную и безопасную доставку.

После получения пневматического цилиндра с поршнем, пожалуйста, осмотрите посылку на наличие каких-либо признаков повреждения, прежде чем расписаться. Немедленно свяжитесь с нашей службой поддержки клиентов, если вы заметили какие-либо проблемы, чтобы мы могли оперативно вам помочь.
