Описание продукта:

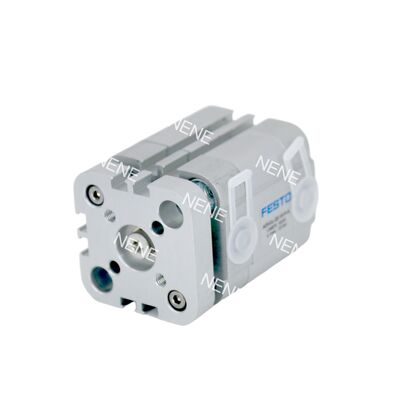

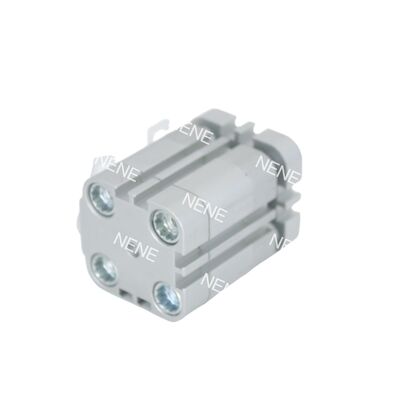

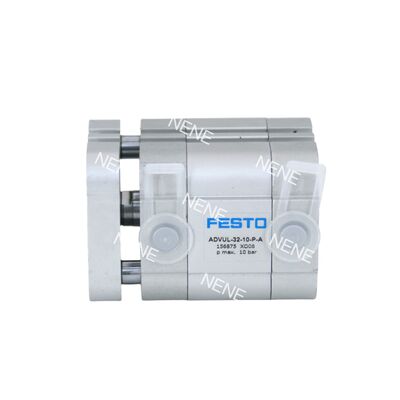

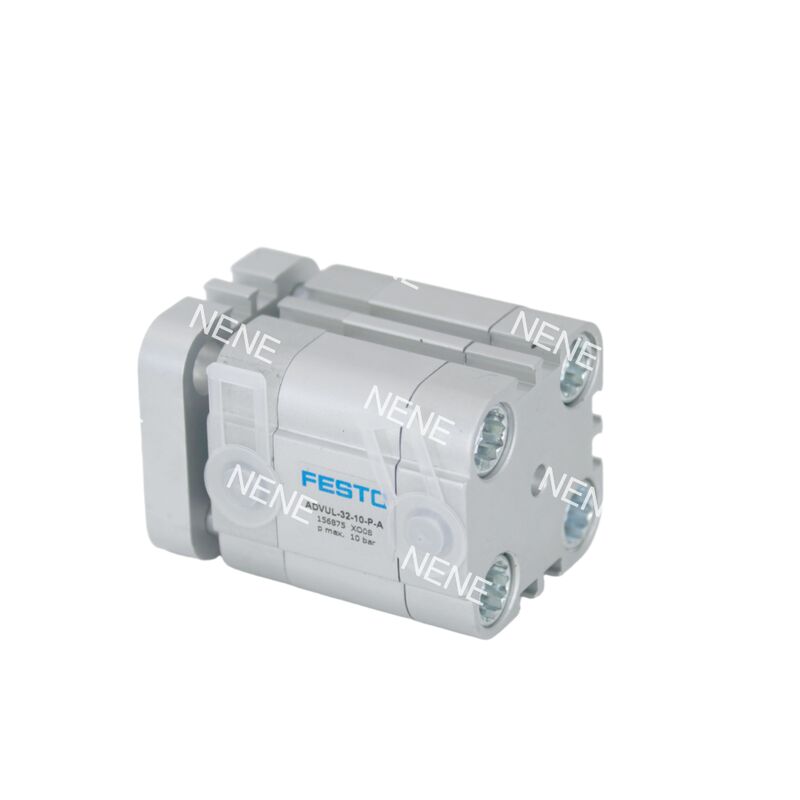

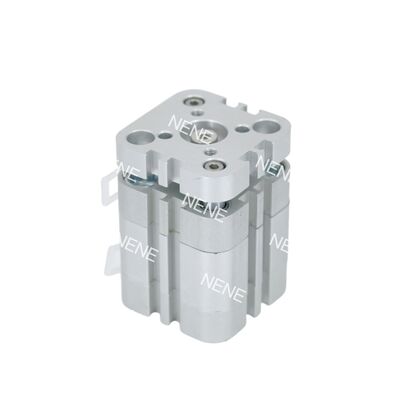

Серия FESTO ADVUL представляет собой компактное, но высокопроизводительное решение для направляемых штоковых цилиндров. Его инновационная конструкция объединяет поршень, направляющий стержень и пластину крепления вилки в единое целое, что эффективно устраняет скручивание штока поршня. Эта интеграция гарантирует исключительно точное линейное движение, что делает его идеальным для требовательных применений.
Разработанная специально для автоматизированных систем, где пространство ограничено, а надежность имеет решающее значение, серия ADVUL обеспечивает выдающуюся производительность без ущерба для размера. Серия поддерживает широкий диапазон размеров отверстий, от 12 мм до 125 мм, что позволяет адаптировать ее к различным эксплуатационным требованиям.
Кроме того, серия поддерживает длину хода до 400 мм, обеспечивая гибкость для работы с различными нагрузками и пространственными ограничениями. Такое сочетание компактности, точности и универсальности делает серию FESTO ADVUL хорошо подходящей для сложных промышленных условий.
Особенности:
Жесткая конструкция против вращения
Продукт имеет уникальную конструкцию направляющего стержня и вилочного соединения, которая эффективно противостоит боковым и эксцентриковым силам. Эта конструкция обеспечивает исключительную жесткость движения и гарантирует повторяемую точность позиционирования во время работы.
Высоко интегрированный и компактный
Разработанный для экономии пространства, этот компактный дизайн идеально подходит для установки в ограниченном пространстве. Он помогает максимизировать общую эффективность компоновки машин за счет оптимизации использования доступного пространства.
Простая установка и датчики
Предлагаются различные монтажные аксессуары для предоставления гибких решений для различных потребностей установки. Кроме того, профильные канавки, интегрированные в корпус цилиндра, облегчают простой монтаж датчиков приближения, таких как серия SME. Эта функция обеспечивает бесконтактное определение положения, обеспечивая плавную и бесшовную интеграцию системы управления.
Надежная и долговечная конструкция
Изготовленный из прецизионного алюминиевого сплава и высоколегированного штока поршня из нержавеющей стали, продукт обладает превосходной долговечностью. Он также включает в себя стандартную эластомерную амортизацию с обеих сторон, что способствует плавной, тихой работе и увеличению срока службы.
Широкие условия эксплуатации
Разработанный для эффективной работы в диапазоне давлений от 1,5 до 10 бар и в диапазоне температур окружающей среды от -20°C до +80°C, этот продукт хорошо подходит для широкого спектра промышленных условий.
Технические параметры:
| Конструкция |
Поршень, Шток поршня |
| Амортизация |
Эластичные амортизационные кольца/пластины с обеих сторон |
| Монтажное положение |
Опционально |
| Тип монтажа |
Любой, со сквозным отверстием, с аксессуарами |
| Рабочая среда |
Фильтрованный сжатый воздух, смазанный или несмазанный |
| Температура окружающей среды |
-20 ... 80°C |
- Ход10 мм
- Диаметр поршня12 мм
- АмортизацияЭластичные амортизационные кольца/пластины с обеих сторон
- Монтажное положениеопционально
- КонструкцияПоршень Шток поршня
- Определение положенияЧерез датчик приближения
- Символ00991737
- ВариантыШток поршня с одного конца
- Защита от крутящего момента/направляющаяНаправляющий стержень с вилкой
- Рабочее давление0,15 МПа ... 1 МПа
- Рабочее давление1,5 бар ... 10 бар
- Режим работыДвустороннего действия
- Рабочая средаСжатый воздух по ISO 8573-1:2010 [7:4:4]
- Примечание по рабочей и управляющей средеВозможна смазанная работа (в этом случае всегда потребуется смазанная работа)
- Класс коррозионной стойкости CRC2 - Умеренное коррозионное воздействие
- Соответствие LABS (PWIS)VDMA24364-B1/B2-L
- Температура окружающей среды-20 °C ... 80 °C
- Энергия удара в конечных положениях0,07 Дж
- Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход51 Н
- Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), ход вперед68 Н
- Движущаяся масса для хода 0 мм21 г
- Дополнительная движущаяся масса на 10 мм хода4 г
- Базовый вес для хода 0 мм100 г
- Дополнительный вес на 10 мм хода14 г
- Тип монтажаСо сквозным отверстием С аксессуарами
- Пневматическое соединениеM5
- Материал винтовых воротниковВысоколегированная нержавеющая сталь
- Материал крышкиДеформируемый алюминиевый сплав
- Материал динамических уплотненийNBR TPE-U(PU)
- Материал штока поршняВысоколегированная нержавеющая сталь
- Материал цилиндраДеформируемый алюминиевый сплав
Применения:
Производство новых энергетических транспортных средств
В области производства новых энергетических транспортных средств решающее значение имеют точное позиционирование и зажим. Эти технологии широко применяются при сборке аккумуляторных модулей, а также на линиях производства обработки деталей, сварки и покраски. Их использование обеспечивает точность и эффективность на всех этапах производства.
Полупроводники и электроника
Полупроводниковая и электронная промышленность требует исключительной чистоты и точности. Таким образом, эти решения идеально подходят для обработки пластин, испытательного оборудования и сборки печатных плат (PCB). Их реализация поддерживает высокие стандарты, требуемые в этих чувствительных и сложных процессах.
Пищевое и упаковочное оборудование
Когда дело доходит до пищевого и упаковочного оборудования, надежное приведение в действие и толкательные движения необходимы для поддержания скорости и точности. Эти системы превосходны в высокоскоростных приложениях, таких как оборудование для наполнения, упаковки и запечатывания, повышая производительность и операционную согласованность.
Общая промышленная автоматизация
В общей промышленной автоматизации эти компоненты функционируют как надежные основные приводные элементы. Они играют жизненно важную роль в обработке материалов, а также в процессах загрузки и разгрузки станков и сборочных рабочих мест, способствуя оптимизированным и эффективным производственным процессам.
Поддержка и обслуживание:
Наш продукт «Пневматический цилиндр поршня» разработан для надежной и эффективной работы в различных промышленных применениях. Чтобы обеспечить оптимальную работу и долговечность, обратитесь к следующим рекомендациям по технической поддержке и обслуживанию.
Установка: Убедитесь, что цилиндр установлен в соответствии с указанной ориентацией и инструкциями по монтажу. Используйте соответствующие фитинги и избегайте перекосов, чтобы предотвратить преждевременный износ и утечки.
Техническое обслуживание: Регулярно проверяйте цилиндр на наличие признаков износа, коррозии или повреждений. Смазывайте движущиеся части в соответствии с рекомендациями руководства по техническому обслуживанию, чтобы поддерживать плавную работу. Периодически заменяйте уплотнения и другие расходные компоненты, чтобы предотвратить утечку воздуха.
Устранение неполадок: Общие проблемы, такие как утечки воздуха, медленная работа или необычные шумы, часто можно решить, проверив давление подачи воздуха, проверив наличие поврежденных уплотнений и убедившись, что шток цилиндра не погнут и не заблокирован.
Запасные части: Используйте только оригинальные запасные части для поддержания производительности продукта и гарантийного покрытия. Обратитесь к своему поставщику или в авторизованный сервисный центр для получения информации о наличии запчастей.
Техническая поддержка: Для получения подробной технической помощи, консультаций по применению или запросов на обслуживание обратитесь к руководству по продукту или обратитесь в нашу службу технической поддержки через соответствующие каналы.
Гарантия: Пневматический цилиндр поршня покрывается нашими стандартными гарантийными условиями. Пожалуйста, обратитесь к гарантийной документации для получения подробной информации о покрытии и процедурах подачи претензий.
Упаковка и доставка:
Наши пневматические цилиндры поршня тщательно упакованы для обеспечения максимальной защиты во время транспортировки. Каждый цилиндр обернут антикоррозионной бумагой и закреплен пузырчатой пленкой для предотвращения каких-либо повреждений. Затем продукты помещаются в прочные, специально подогнанные гофрированные коробки, чтобы минимизировать перемещение и поглощать удары.
Для доставки мы используем надежных перевозчиков, которые предлагают варианты отслеживания и страхования, чтобы гарантировать безопасную доставку. В зависимости от пункта назначения продукты отправляются воздушным, морским или наземным транспортом с соответствующей обработкой для поддержания целостности продукта. Мы также предоставляем четкую маркировку и документацию для облегчения идентификации и таможенного оформления.
