ASCO EF8551A001MS DC24/DCD Emerson NPT 1/4 Электромагнитный клапан

Описание продукта:

Серии ASCO 551, 553 и 531 представляют собой компактные золотниковые электромагнитные клапаны, разработанные для различных промышленных применений. Хотя они имеют общую базовую конструкцию, они различаются по конкретным параметрам, таким как размеры портов и пропускная способность, что позволяет адаптировать их к различным сценариям использования. Эти клапаны широко используются для управления газом в различных отраслях, включая химическую инженерию, пищевую промышленность и производство напитков.

Ниже представлен подробный обзор каждой серии и их уникальных характеристик:

Обычно известный как серия 8551, этот клапан представляет собой 3-ходовой и 4-ходовой золотниковый клапан с размером 1/4 дюйма, оптимизированный для управления воздухом и инертными газами в сложных условиях. Он разработан для работы в опасных и коррозионных условиях, часто встречающихся в промышленных условиях.

• Основные параметры: Рабочее давление варьируется от вакуума до 150 фунтов на квадратный дюйм, а температура среды составляет от -60℃ до 80℃. Расход варьируется от 0,5 до 1,0 Cv (от 0,43 до 0,86 Kv). Клапан поддерживает несколько вариантов напряжения, включая напряжения постоянного тока, такие как 6 В постоянного тока, 12 В постоянного тока, 24 В постоянного тока, и напряжения переменного тока, такие как 24 В переменного тока, 110 В переменного тока и 220 В переменного тока, что позволяет использовать различные источники питания.
• Конструкция и материалы: Корпус клапана доступен из анодированного алюминия, латуни и опциональной нержавеющей стали. Типы портов включают G ISO228/1 - G BSPP и NPTF, с соединениями через резьбу 1/4 дюйма NPT или BSP. Серия предлагает несколько режимов работы, таких как 3/2 нормально закрытый (NC), 4/2, 4/3 центрально закрытый (CC) и 4/3 нормально открытый (NO). Поддерживаются как однокатушечные, так и двухкатушечные конфигурации, а установка может выполняться в любой ориентации.
• Основные преимущества и области применения: Благодаря гибридной конструкции уплотнения, сочетающей твердые Т-образные уплотнения с гибкими уплотнительными кольцами, эти клапаны обеспечивают превосходное уплотнение и устойчивость к загрязнению частицами, обеспечивая стабильную работу в течение миллионов циклов. Сертификаты, такие как ATEX, UL и CSA, подтверждают их взрывобезопасное качество. Они особенно подходят для химической обработки, нефтепереработки, пищевой промышленности и производства напитков, а также для медико-биологических применений.

Известная также как серия 8553, эта модель имеет размер порта 1/2 дюйма и более высокую пропускную способность по сравнению с серией 551. Как и ее аналог, она в основном используется для управления воздухом и инертными газами.

• Основные параметры: Он работает от вакуума до 150 фунтов на квадратный дюйм, с увеличенным диапазоном расхода от 2,0 до 6,0 Cv (от 1,73 до 5,19 Kv), обеспечивая превосходную производительность по расходу. Конфигурации напряжения соответствуют серии 551, обеспечивая совместимость в различных сценариях питания. Клапан соответствует классу защиты IP65 и поддерживает функциональные контуры безопасности до SIL3, гарантируя высокие стандарты безопасности.
• Конструкция и материалы: Корпус клапана может быть изготовлен из алюминия, латуни или нержавеющей стали 316L. Типы портов включают G ISO228/1 - G BSPP и NPTF, с соединениями с использованием резьбы 1/2 дюйма NPT или BSP. Варианты установки включают монтаж на приводах с интерфейсами NAMUR в соответствии со стандартом VDI/VDE3845 или прямой монтаж на трубу через резьбовые соединения.
• Основные преимущества и области применения: Выпускной порт может быть подключен к трубе, а порты NAMUR расположены на одной стороне, что повышает защиту от попадания пыли и воды. Клапан сочетает в себе водонепроницаемость и взрывозащищенность с низким энергопотреблением, что идеально подходит для удаленных источников питания. Он находит широкое применение в сложных промышленных сценариях, требующих высоких скоростей потока, таких как химическая инженерия и нефтепереработка.

Серия 531 ориентирована на безопасность и надежность, предлагая как взрывозащищенные, так и невзрывозащищенные варианты. Его основная роль - управление пилотом привода в химической и гибридной промышленности, при этом примечательными моделями являются SCG531C001MS.

• Основные параметры: Рабочее давление варьируется от -0,95 бар до +10 бар, с допустимой температурой окружающей среды от -10℃ до +60℃. При давлении 6 бар клапан обеспечивает расход 1150 л/мин (ANR). Размер интерфейса G1/4 с диаметром порта 6 мм и коэффициентом расхода 0,95 м³/ч. Распространенные напряжения составляют 220 В переменного тока и 24 В постоянного тока. Потребляемая мощность катушки имеет пусковую мощность 6 ВА и удерживающую мощность 3,5 ВА.
• Конструкция и материалы: Он имеет корпус из черного анодированного алюминия, низкофрикционные антипригарные Т-образные уплотнения для оптимального уплотнения, а также верхние крышки и торцевые крышки из полиамида. Внутренние детали изготовлены из ацеталя и алюминия. Электрические соединения доступны в типах DIN или металлических M12, с установкой в соответствии со стандартами NAMUR. Выпускной порт использует резьбовой интерфейс для уменьшения попадания примесей.
• Основные преимущества и области применения: Конструкция внутренней циркуляции воздуха помогает предотвратить попадание влаги в привод и корпус клапана, сводя к минимуму риск коррозии. Эта серия соответствует стандартам безопасности EN60730 и имеет взрывозащищенные сертификаты, такие как ATEX и IECEx. Его чистота и надежность делают его хорошо подходящим для отраслей с жесткими требованиями к чистоте окружающей среды, таких как фармацевтическая и пищевая промышленность, наряду с его использованием в управлении пилотом привода в химической промышленности.

Технические параметры:

Применение:

Электромагнитный клапан ASCO является очень универсальным и надежным компонентом, широко используемым в различных промышленных и коммерческих приложениях. Являясь 2-ходовым золотниковым клапаном с прочным алюминиевым корпусом, он предназначен для эффективной работы при номинальном давлении до 400 бар и в диапазоне температур от -60°C до 80°C. Это делает его идеальным для управления потоком жидкостей и газов в сложных условиях.

Одним из основных случаев применения электромагнитного клапана ASCO является автоматизированные системы управления жидкостями, где решающее значение имеет точное регулирование. Такие отрасли, как химическая обработка, очистка воды и системы отопления, вентиляции и кондиционирования воздуха, часто используют этот электромагнитный клапан из-за его быстрого времени отклика и надежной работы. Его метод подключения пластинчатого типа обеспечивает простоту установки и интеграции в существующие системы, повышая эффективность работы.

На производственных предприятиях золотниковый клапан ASCO часто используется для управления пневматическими и гидравлическими контурами, обеспечивая бесперебойную работу оборудования и механизмов безопасности. Его сертификация CE гарантирует соответствие международным стандартам безопасности и качества, что делает его надежным выбором для инженеров и проектировщиков систем. Кроме того, адаптируемость клапана к различным требованиям к упаковке, включая картонную упаковку или индивидуальные решения в соответствии с требованиями клиента, облегчает бесперебойное управление цепочкой поставок.

Электромагнитный клапан ASCO также популярен в автомобильной и аэрокосмической отраслях, где точность и долговечность имеют первостепенное значение. Его способность надежно работать при экстремальных температурах и высоком давлении делает его пригодным для управления топливными системами, контурами охлаждения и другими критическими путями жидкости. Кроме того, благодаря возможности поставки 5000 штук в месяц и минимальному объему заказа всего в одну единицу, клиенты могут легко приобрести этот клапан как для крупномасштабных проектов, так и для небольших потребностей в техническом обслуживании.

Клиенты получают выгоду от гибких условий оплаты, включая T/T, Western Union и Paypal, и могут рассчитывать на быструю доставку в течение 1-7 рабочих дней после подтверждения оплаты. Цена договорная, что позволяет создавать индивидуальные решения, соответствующие бюджетным ограничениям, без ущерба для качества. В целом, электромагнитный клапан ASCO представляет собой надежное, эффективное и адаптируемое решение для широкого спектра сценариев применения, требующих точного управления жидкостью.

Упаковка и доставка:

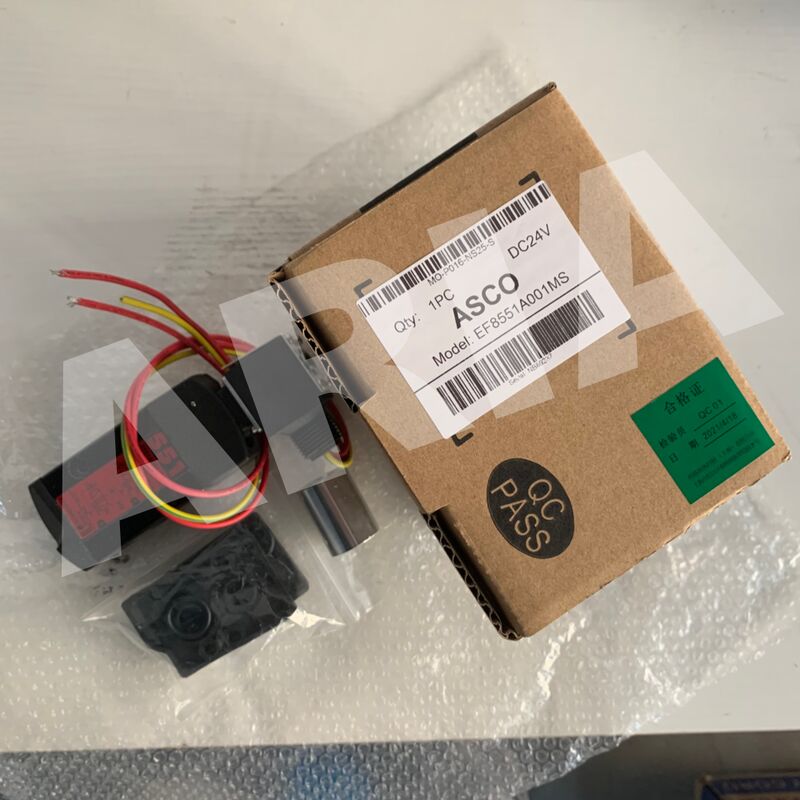

Каждый электромагнитный клапан ASCO тщательно упаковывается для обеспечения защиты во время транспортировки. Клапан сначала помещается в защитный полиэтиленовый пакет для предотвращения попадания влаги и загрязнения пылью. Затем он надежно располагается внутри специально подогнанной вставки из пенопласта внутри прочной картонной коробки, чтобы свести к минимуму перемещение и потенциальное повреждение.

Упаковка включает в себя всю необходимую документацию, такую как инструкции по установке, информацию о гарантии и карту сертификации продукта. Для оптовых поставок клапаны упаковываются в большие картонные коробки с достаточной амортизацией между отдельными коробками для обеспечения дополнительной защиты.

Доставка осуществляется через надежных перевозчиков с возможностью ускоренной или стандартной доставки в соответствии с требованиями заказчика. Каждая партия маркируется инструкциями по обращению и информацией для отслеживания, чтобы обеспечить безопасную и своевременную доставку электромагнитных клапанов ASCO в местонахождение заказчика.
