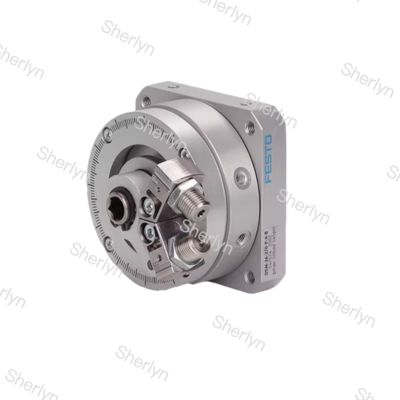

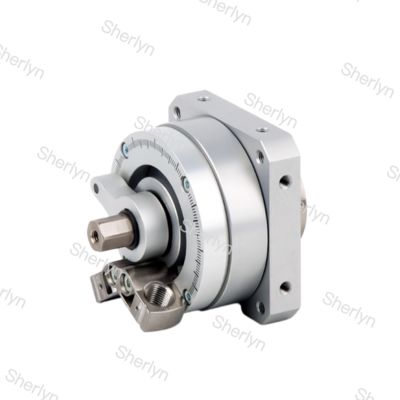

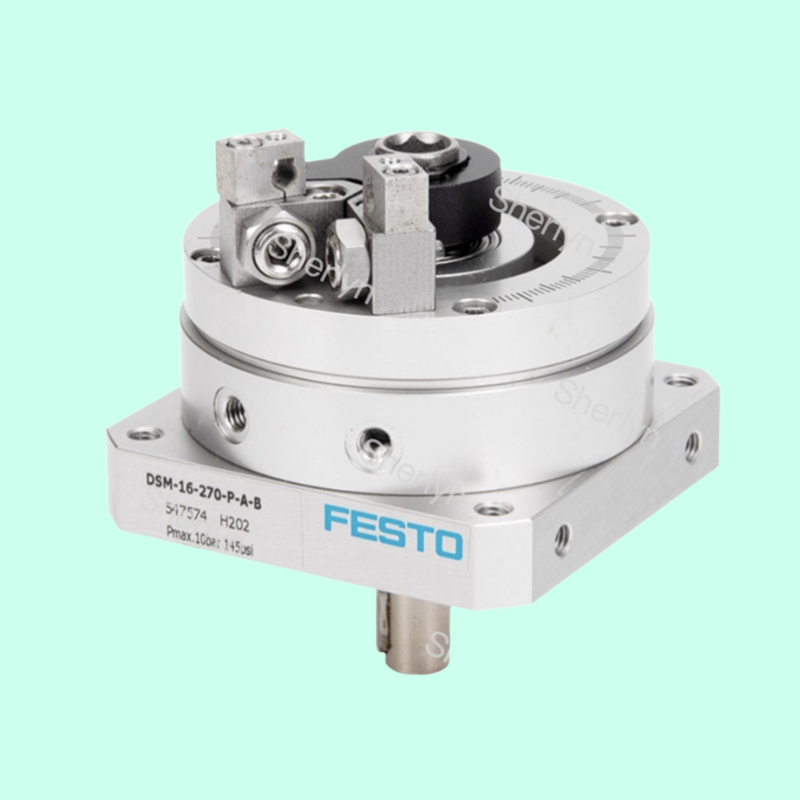

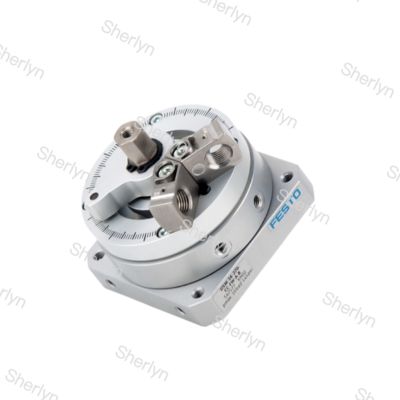

5447576 Двусторонний полуповоротный привод Festo DSM-16-270-CC-A-B

Описание продукта:

Основные преимущества цилиндров серии DSM отражены в следующих аспектах:

Гибкий угол поворота и высокая точность: Серия DSM предлагает плавно регулируемый угол поворота до 270 °. Благодаря конструкции с фиксированным металлическим упором, она может достигать высокоточного позиционирования в конечных положениях, обеспечивая точность повторяющихся движений.

Компактная структура и высокий крутящий момент: Применение роторной лопастной конструкции, при которой энергия сжатого воздуха преобразуется непосредственно в поворотное движение, обеспечивает компактную и легкую конструкцию. Некоторые модели (например, DSM-T) используют конструкцию с двойной силовой лопастью, которая может удвоить крутящий момент и достигать до 80 Нм.

Разнообразные варианты буферизации и датчиков: Серия DSM предлагает эластичные буферные подушки и регулируемую буферизацию, базовые модели оснащены эластичными буферными кольцами/пластинами. Пользователи могут выбрать более мощный гидравлический буфер для эффективного поглощения ударов, возникающих при большой инерции. В то же время поддерживается обнаружение положения с помощью бесконтактных выключателей, а некоторые модели имеют встроенные магнитные кольца для удобной установки датчиков.

Множество производных моделей и высокопроизводительные подшипники: Серия DSM предлагает несколько производных моделей. Например, модель DSM-HD оснащена усиленными подшипниками, которые могут выдерживать более высокие осевые и радиальные нагрузки. Модель DSM-I также интегрирует поворотный потенциометр, который можно использовать для создания полной сервопневматической системы позиционирования.

Широкая адаптируемость к условиям работы: Серия DSM имеет широкий диапазон рабочих давлений, например, 2-10 бар или 0,35-0,8 МПа (в зависимости от модели), что позволяет стабильно работать при различных давлениях. Ее конструкция подчеркивает надежность, например, использование новых уплотнений камеры и роторных лопастей, обеспечивая отличную синхронность при давлениях от 1,5 до 10 бар.

Применения:

Благодаря своим специфическим характеристикам, серия DSM демонстрирует отличные характеристики в различных областях и устройствах:

Общая автоматизация производства:Серия DSM широко используется в области автоматизации производства в различных отраслях промышленности. Ее компактная структура и гибкий способ установки облегчают интеграцию в устройства с ограниченным пространством.

Обработка материалов и сборка:В области захвата и технологии сборки цилиндры DSM используются для таких задач, как вращение, переворачивание, позиционирование и перемещение заготовок.

Горнодобывающая техника и специальные среды:Серия DSM находит применение в горнодобывающей технике и пневматическом инструменте. Некоторые модели получили сертификацию ATEX и могут работать во взрывоопасных средах. Ее конструкция, например, некоторые модели, в основном не использующие медь, цинк и никель, хорошо подходит для отраслей с особыми требованиями к материалам, таких как предприятия по производству литиевых батарей.

Высокоточная система позиционирования:Используя потенциометр, интегрированный в серию DSM-I, вместе с контроллером оси CPX-CMAX и пропорциональным направленным клапаном VPWP, можно создать высокоточную сервопневматическую систему позиционирования для достижения расширенного управления движением.

Технические данные

• Размер16
• Угол демпфирования12 град
• Диапазон регулировки угла поворота0 град ... 246 град
• Угол поворота0 град ... 246 град
• Допустимый радиус остановки≥17 мм
• ДемпфированиеАмортизатор с обеих сторон
• Монтажное положениеопционально
• Тонкая настройка-3 град
• Режим работыДвустороннего действия
