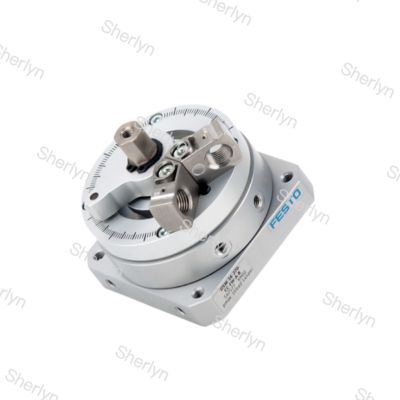

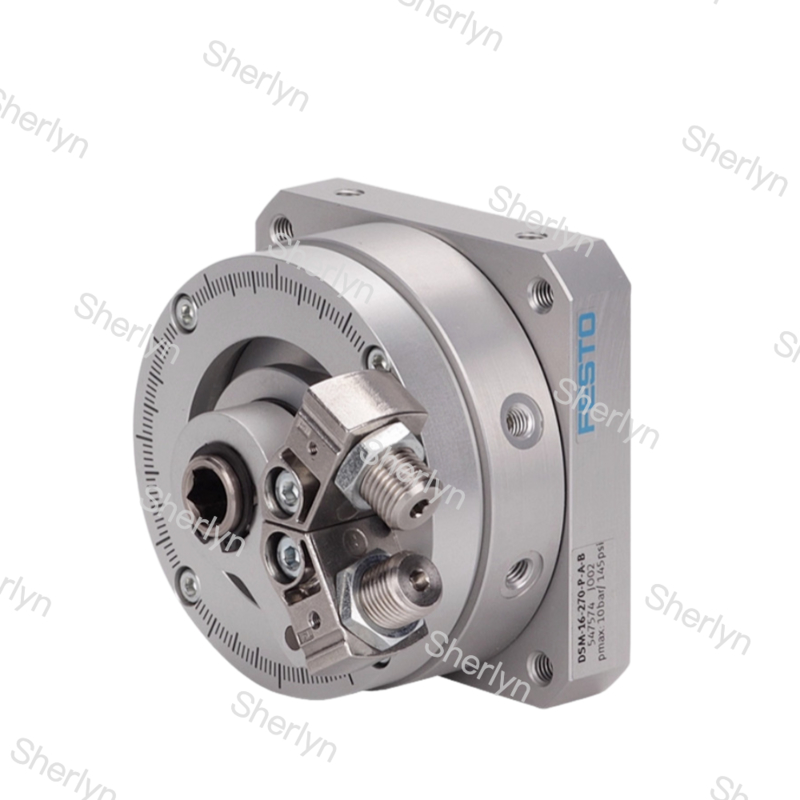

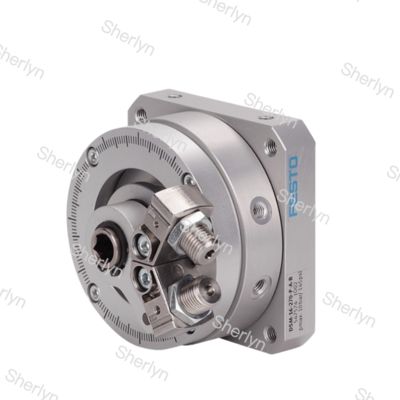

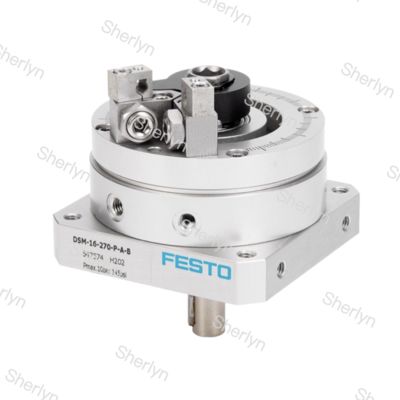

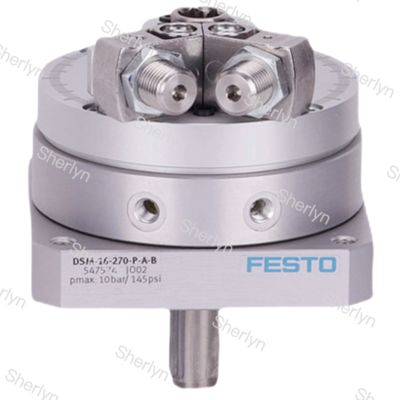

Пневмоцилиндр двустороннего действия для Festo DSM-32-270-P-A-B 547582

Описание продукта:

Основные преимущества цилиндров серии DSM продемонстрированы в различных аспектах:

Гибкий угол вращения и высокая точность:Серия DSM обеспечивает непрерывно регулируемый угол поворота до 270°. Благодаря фиксированной металлической конструкции пробки она обеспечивает высокоточное позиционирование терминала для точного повторного движения.

Компактная конструкция и высокий выход крутящего момента:Используя вращающуюся структуру лезвия, энергия сжатого воздуха преобразуется непосредственно в колеблющееся движение, что приводит к компактной и легкой конструкции.имеют конструкцию с двойной силовой лопатой, которая может удвоить выход крутящего момента до 80 Нм.

Разнообразные варианты буферизации и датчиков:Серия DSM предлагает эластичные буферные подушки и регулируемый буфер.в то время как пользователи могут выбрать более прочный гидравлический буфер для эффективного поглощения удараКроме того, поддерживается обнаружение позиции с помощью смены близости, причем некоторые модели оснащены встроенными магнитными кольцами для легкой установки датчиков.

Богатые производные модели и высокопроизводительные подшипники:В рамках серии DSM доступны несколько производных моделей. Например, модель DSM-HD оснащена тяжеловесными подшипниками, способными выдерживать более высокие осевые и радиальные силы.Модель DSM-I включает вращающийся потенциометр, что позволяет создать полную сервопневматическую систему позиционирования.

Широкая адаптация к условиям труда:Серия DSM вмещает широкий диапазон рабочего давления, варьирующийся от 2-10 бар или 0,35-0,8 МПа (в зависимости от модели), обеспечивая стабильную работу в различных условиях давления.Его конструкция подчеркивает надежность, используя новые уплотнения камер и вращающиеся лопатки для достижения отличной синхронизации в диапазоне давления от 1,5 до 10 бар.

Применение:

Включая вышеупомянутые характеристики, серия DSM превосходит в различных областях и устройствах:

Общая автоматизация заводов:Серия DSM широко используется в области автоматизации заводов в различных отраслях промышленности.Его компактная конструкция и универсальный метод установки позволяют легко интегрироваться в устройства с ограниченными пространствами.

Обработка и сборка материалов:В области технологий захвата и сборки цилиндры DSM могут выполнять такие функции, как вращение, переворачивание, позиционирование и перенос деталей.

Горные машины и специальные среды:Серия DSM также используется в горных машинах и пневматических инструментах.включающие модели, не использующие в основном металл медь цинк никель, подходит для отраслей с особыми материальными предпосылками, такими как производственные мощности для литийных батарей.

Система высокоточного позиционирования:Интегрируя серию DSM-I с потенциометром, соединенным с контроллером оси CPX-CMAX и пропорциональным направленным клапаном управления VPWP,Он может расширяться до сложной сервопневматической системы позиционирования для достижения сложного управления движением..

Технические данные

• Размер32
• Угол подстилки10,4 градуса
• Диапазон регулировки угла вращения0 градусов... 270 градусов.
• Угол вращения0 градусов... 270 градусов.
• Допустимый радиус остановки≥ 28 мм
• ПрокладкаЭластичные подушки/кольца для подушки на обоих концах
• Положение крепленияЛюбое
• Настройка точности-6 градусов
• Режим работыДвойной эффект
