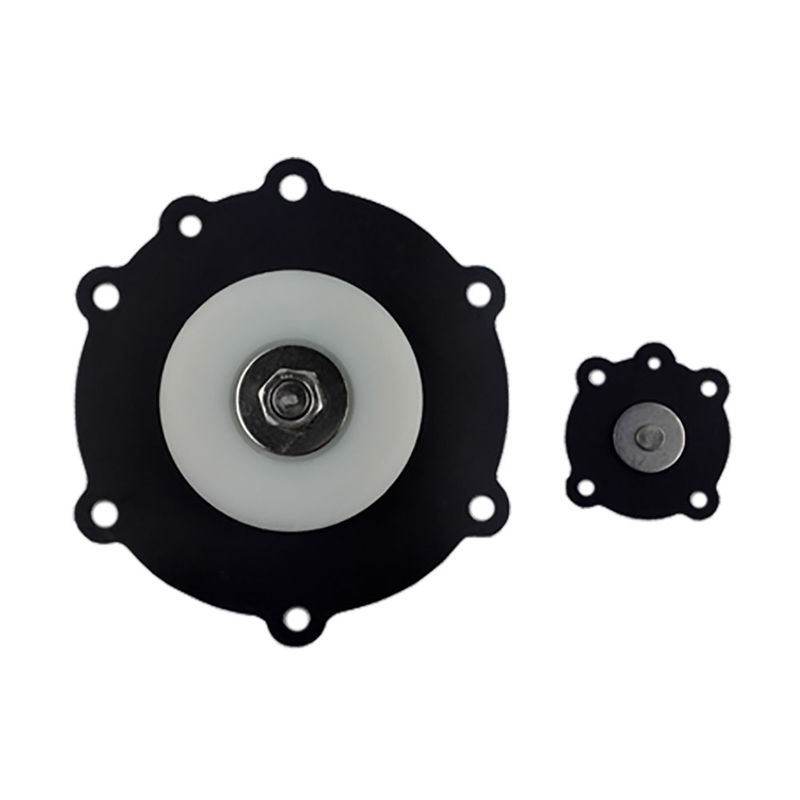

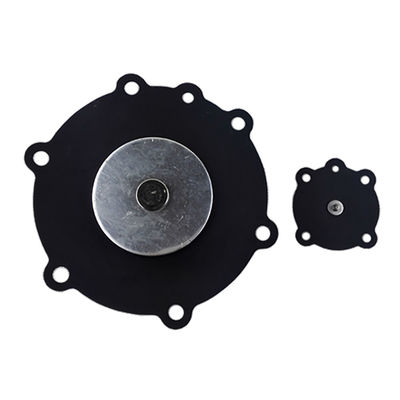

Joil Type 2'' Pulse Collector Valve Diaphragm JISI 50 JISR 50 JIFI 50 JIFR 50 Pulse Jet Valve для сбора пыли

Описание продукта:

Перевод свойств диафрагмы импульсного клапана JOIL

Являясь основным уплотнительным и управляющим компонентом импульсных клапанов JOIL, диафрагма обладает следующими основными свойствами:

Характеристики материала:
Обычные материалы включают нитрил-бутадиеновый каучук (NBR) и фторкаучук (FKM). Диафрагмы из NBR обладают хорошей маслостойкостью и износостойкостью, что делает их подходящими для обычных рабочих условий с содержащим масло сжатым воздухом; Диафрагмы из FKM демонстрируют отличную устойчивость к высоким температурам (-20°C to 200°C) и коррозии, адаптируясь к суровым условиям, таким как высокие температуры, сильные кислоты и щелочи.
Некоторые диафрагмы имеют усиленную структуру (например, внутренний слой армирования тканью) для улучшения сопротивления разрыву и срока службы.

Диапазон температурной адаптации:
Диафрагмы из NBR обычно подходят для рабочих сред в диапазоне от -30°C до 120°C.
Диафрагмы из FKM могут выдерживать высокие температуры от -20°C до 200°C, а некоторые специальные модели могут кратковременно работать при еще более высоких температурах.

Физические свойства:
Равномерная толщина, обычно от 1,5 мм до 3 мм, рассчитанная в соответствии с размером порта клапана для обеспечения точной посадки с уплотнительной поверхностью корпуса клапана.
Высокая скорость упругого восстановления: после того, как импульсный клапан открывается и закрывается с высокой частотой (несколько раз в секунду), он может быстро отскочить, чтобы поддерживать герметичность, обычно со скоростью упругого восстановления ≥85%.
Прочность на растяжение ≥15 МПа и прочность на разрыв ≥30 кН/м, обеспечивающие хорошую механическую прочность для противостояния воздействию импульсного давления.

Срок службы:
В стандартных рабочих условиях (давление 0,4–0,6 МПа, чистый воздух нормальной температуры) срок службы диафрагмы может достигать более 1 миллиона циклов; высококачественные диафрагмы из FKM могут продлить срок службы до более чем 2 миллионов циклов.

Конструкция:
Применяет структуру уплотнения кромкой с высотой кромки 0,5–1 мм, обеспечивая плотное прилегание к корпусу клапана под давлением, со скоростью утечки ≤0,1 л/мин (при испытательном давлении 0,8 МПа).
Центральная часть оснащена позиционирующей структурой, соответствующей сердечнику клапана, для обеспечения синхронизации движения и предотвращения отказа уплотнения, вызванного отклонением.

Совместимость:
Специализированные диафрагмы разработаны для различных моделей импульсных клапанов JOIL (например, углового типа, погружного типа). Они отличаются высокой точностью размеров с диапазоном допуска ≤±0,1 мм, обеспечивая совместимость при установке.

Эти свойства в совокупности гарантируют, что импульсные клапаны JOIL обеспечивают эффективное и стабильное управление продувкой в системах пылеудаления, сокращая время простоя оборудования, вызванное выходом из строя диафрагмы.

Примечание по ключевой технической терминологии

Слой армирования тканью:Слой высокопрочной волокнистой ткани (например, нейлона, стекловолокна), встроенный в материал диафрагмы. Он повышает устойчивость диафрагмы к растяжению и разрыву, не ухудшая ее эластичность, что имеет решающее значение для продления срока службы при высокочастотной работе.

Структура уплотнения кромкой:Общая конструкция уплотнения для диафрагм. Приподнятая «кромка» (тонкий край) на диафрагме слегка деформируется под давлением, плотно прилегая к уплотнительной поверхности корпуса клапана, чтобы блокировать утечку воздуха — эта структура более надежна, чем плоское уплотнение, для импульсных клапанов с частыми циклами включения-выключения.

Воздействие импульсного давления:Мгновенное изменение давления, когда импульсный клапан выпускает сжатый воздух (обычно 0,4–0,8 МПа). Диафрагма должна выдерживать это повторяющееся воздействие без необратимой деформации, что зависит от ее прочности на растяжение и характеристик упругого восстановления.

Технические параметры:

Применение:

Системы промышленного пылеудаления
Являясь ключевым компонентом системы импульсной продувки в рукавных пылеуловителях, диафрагмы импульсных клапанов JOIL широко используются в оборудовании для удаления пыли в таких отраслях, как черная и цветная металлургия, цементная промышленность и электроэнергетика. Они могут быстро открываться и закрываться для управления импульсной продувкой сжатого воздуха, обеспечивая очистку от пыли фильтровальных мешков. Это не только обеспечивает эффективность удаления пыли, но и продлевает срок службы фильтровальных мешков.

Химическая промышленность
Некоторые диафрагмы импульсных клапанов JOIL изготовлены из коррозионностойких материалов, таких как фторкаучук (FKM), которые обладают отличной коррозионной стойкостью. Таким образом, они могут использоваться в химических производственных процессах для контроля потока и давления различных агрессивных газов или жидкостей — например, в таких сценариях, как транспортировка кислотно-щелочных растворов и контроль газа для химических реакционных котлов.

Пищевая промышленность
Пищевая промышленность предъявляет строгие гигиенические требования. Если диафрагмы импульсных клапанов JOIL изготовлены из материалов, соответствующих пищевым стандартам, они могут использоваться для пневматического управления при упаковке пищевых продуктов, транспортировке материалов и других звеньях, обеспечивая безопасность и гигиеничность процесса производства пищевых продуктов.

Автомобилестроение
В процессе покраски и сварки в автомобилестроении образуются пыль и дым, которые требуют очистки с помощью оборудования для удаления пыли. Диафрагмы импульсных клапанов JOIL могут применяться в системах пылеудаления в цехах автомобилестроения для поддержания чистоты воздуха в цехе. Это обеспечивает хорошие условия труда для рабочих, а также помогает улучшить качество продукции.

Отрасли с высокими температурами
Такие отрасли, как металлургия и керамика, связаны с очисткой высокотемпературных дымовых газов. Высокотемпературные модели диафрагм импульсных клапанов JOIL могут стабильно работать в условиях высоких температур. Благодаря высокотемпературным материалам и специальным конструктивным решениям они могут выдерживать импульсные перепады давления в условиях высоких температур и обеспечивать эффективную очистку от пыли.

Дополнительные примечания по отраслевым терминам
Рукавный пылеуловитель:Основное оборудование для удаления пыли, которое использует фильтровальные мешки (из ткани или нетканых материалов) для улавливания частиц пыли из газа. Быстрое включение-выключение диафрагмы импульсного клапана приводит к тому, что сжатый воздух сдувает пыль, прилипшую к фильтровальным мешкам, поддерживая эффективность фильтрации мешков.
Материалы, соответствующие пищевым стандартам:Материалы, соответствующие международным стандартам безопасности пищевых продуктов (например, сертификация FDA в США, правила ЕС 10/2011). Эти материалы нетоксичны, не имеют запаха и не выделяют вредных веществ, что делает их пригодными для прямого или косвенного контакта с пищевыми продуктами.
Высокотемпературный дымовой газ:Дымовой газ с температурой, обычно превышающей 150°C, образующийся в процессе плавки металла (металлургия) и обжига керамики. Высокотемпературные диафрагмы (например, на основе FKM) необходимы для предотвращения деформации или выхода материала из строя в таких условиях.

Упаковка и доставка:

Название продукта: Диафрагма импульсного клапана

Описание: Высококачественная сменная диафрагма для импульсных клапанов.

Упаковка: Каждая диафрагма упакована в отдельный герметичный полиэтиленовый пакет для обеспечения чистоты и защиты во время транспортировки.

Доставка: Диафрагмы тщательно упакованы в прочную картонную коробку с достаточным количеством амортизирующего материала для предотвращения повреждений во время транспортировки.
