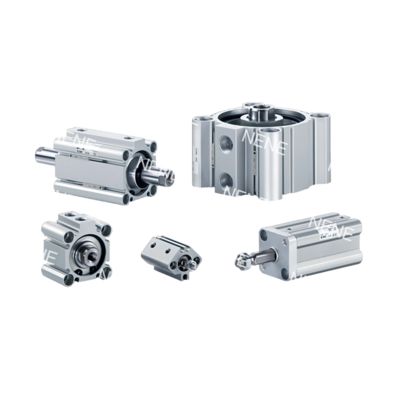

CQ2A12-10DM Цилиндр компактный SMC, двустороннего действия, с одним штоком, 12 цилиндров, диаметр 10, ход поршня

Описание продукта:

Ультракомпактные цилиндры серии SMC CQ2A обеспечивают высокоточное линейное перемещение в условиях ограниченного пространства. Эти цилиндры двустороннего действия с одним штоком, имеющие размер отверстия 12 мм и варианты хода 5/10/15/20/25/30/35/40/45/50 мм, сочетают в себе на 30% меньшую длину по сравнению со стандартными цилиндрами и надежную работу.

Изготовленные из алюминия аэрокосмического класса с твердым анодированием, они работают при давлении 0,05–1,0 МПа (7–145 фунтов на квадратный дюйм) и развивают максимальное усилие 90 Н. Предварительно смазанные уплотнения обеспечивают работу без технического обслуживания, а встроенные магнитные поля поддерживают установку датчиков.

Совместимы с модульной системой аксессуаров SMC, включая направляющие, клапаны и монтажные кронштейны.

Особенности:

Ультракомпактный: Ширина 24 мм, на 40% короче, чем цилиндры ISO (например, 82 мм при ходе 50 мм)

Легкий: Корпус из алюминия с топологической оптимизацией (0,15 кг при ходе 50 мм)

Модульная интеграция: Прямой монтаж с направляющими MXS/клапанами VQ

Сбалансированная тяга: Двунаправленное усилие 90 Н±3% при 1,0 МПа

Высокая скорость: Работа со скоростью 500 мм/с, время отклика 0,15 с при ходе 50 мм

Регулируемая амортизация: Дополнительный гидравлический демпфер (поглощение 0,043 Дж)

Широкий диапазон температур: Уплотнения -XB6 для работы при температуре от -40 до 150 °C (от -40 до 302 °F)

Коррозионная стойкость: Комплект из нержавеющей стали -XC6 (шток из SUS304)

Защита IP65: Двойные стеклоочистители -XC4 для защиты от пыли/грязи

4-сторонние слоты для датчиков: Совместимость с датчиками D-M9N (слот Φ3,5 мм)

8 стилей монтажа: Предварительно загруженные винты для конфигураций типа A/L/D

Регулировка хода: Модификация хода ±5 мм с модулем -XC8

Твердоанодированное отверстие: Покрытие 25 мкм, в 3 раза большая износостойкость

Шток с твердым хромированием: Толщина 0,02 мм, коэффициент трения μ≤0,15

Уплотнения с нулевой утечкой: Состав X271 FKM, утечка <0,1 мл/мин при 0,5 МПа

Применение:

Перенос диагностических образцов: Варианты хода 35–50 мм с комплектами из нержавеющей стали -XC6 обрабатывают биологические образцы в анализаторах, предотвращая загрязнение в средах, соответствующих требованиям FDA.

Дозирование реагентов: Работа при низком давлении (0,05 МПа) обеспечивает точность дозирования жидкости 0,1 мл в приборах IVD с использованием блоков с ходом 10 мм.

Компактные автоматизированные ячейки
Оптический контроль: Цилиндры с ходом 40 мм позиционируют камеры AOI со скоростью от 50 до 200 мм/с, минимизируя вибрацию во время получения изображений с большим увеличением.

Роботизированные концевые эффекторы: Интегрированы с коллаборативными роботами для легкой вставки деталей (ход 25 мм, резьба штока M3) со временем цикла менее 0,5 с.

Упаковочное оборудование
Высокоскоростная резка: Модели с ходом 50 мм приводят в действие лезвия в системах запайки пленки, выполняя разрезы за 0,2 с при давлении 1,0 МПа с гидравлической амортизацией для снижения ударов.
Выравнивание этикеток: Версии с ходом 15 мм с монтажными ушками -DZ корректируют отклонения положения этикеток ≤0,3 мм в линиях блистерной упаковки фармацевтических препаратов.

Пример использования: Производитель медицинских устройств уменьшил толщину машины на 42% с помощью CQ2A12-30DMZ с 4-сторонними датчиками, сократив время простоя на 70% в системах загрузки картриджей.
