Диапазон скорости поршня от 50 до 500 мм/с. Цилиндр автоматизации для максимального рабочего давления 1,0 МПа в промышленных применениях.

Описание продукта:

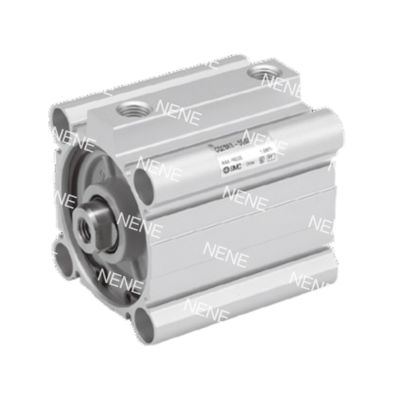

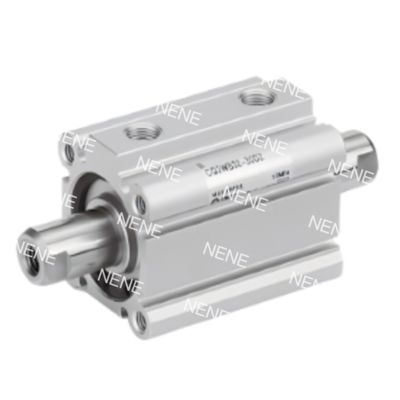

Серия SMC CQ2A сверхкомпактных цилиндров обеспечивает высокоточную линейную передачу движения в условиях ограниченного пространства. Обладая размером отверстия 12 мм с вариантами хода 5/10/15/20/25/30/35/40/45/50 мм , эти цилиндры двустороннего действия с одним штоком сочетают в себе на 30% меньшую длину по сравнению со стандартными цилиндрами и надежную производительность.

Изготовленные из авиационного алюминия с твердым анодированием, они работают при 0,05-1,0 МПа (7-145 фунтов на кв. дюйм) для создания максимальной тяги 90 Н . Предварительно смазанные уплотнения обеспечивают работу без технического обслуживания, а встроенные магнитные поля поддерживают установку датчиков.

Совместимы с модульной системой аксессуаров SMC , включая направляющие, клапаны и монтажные кронштейны.

Особенности:

1. Оптимизированная конструкция для экономии пространства
Сверхкомпактный: Ширина 24 мм, на 40% короче, чем цилиндры ISO (например, 82 мм при ходе 50 мм)
Легкий: Оптимизированный по топологии алюминиевый корпус (0,15 кг при ходе 50 мм)
Модульная интеграция: Прямой монтаж с направляющими MXS/клапанами VQ

2. Точная производительность
Сбалансированная тяга: Двунаправленное усилие 90 Н±3% при 1,0 МПа
Высокая скорость: Работа со скоростью 500 мм/с, время отклика 0,15 с при ходе 50 мм
Регулируемая амортизация: Дополнительный гидравлический демпфер (поглощение 0,043 Дж)

3. Повышенная долговечность
Широкий температурный диапазон: Уплотнения -XB6 для работы при температуре от -40 до 150°C (от -40 до 302°F)
Коррозионная стойкость: Комплект из нержавеющей стали -XC6 (шток из SUS304)
Защита IP65: Двойные стеклоочистители -XC4 для пыльных/грязных сред

4. Интеллектуальный монтаж
4-сторонние слоты для датчиков: Совместимость с датчиками D-M9N (слот Φ3,5 мм)
8 стилей монтажа: Предварительно загруженные винты для конфигураций типа A/L/D
Регулировка хода: Модификация хода ±5 мм с модулем -XC8

5. Передовая инженерия
Твердоанодированное отверстие: Покрытие 25μm, в 3 раза большая износостойкость
Шток с твердым хромированием: Толщина 0,02 мм, коэффициент трения μ≤0,15
Уплотнения с нулевой утечкой: Состав X271 FKM, <0,1 мл/мин утечки при 0,5 МПа

Применение:

Перенос диагностических образцов:
Варианты хода 35-50 мм с комплектами из нержавеющей стали -XC6 обрабатывают биологические образцы в анализаторах, предотвращая загрязнение в средах, соответствующих требованиям FDA.

Дозирование реагентов:
Работа при низком давлении (0,05 МПа) обеспечивает точность дозирования жидкости 0,1 мл в инструментах IVD с использованием блоков хода 10 мм.

Компактные автоматизированные ячейки
Оптический контроль:
Цилиндры с ходом 40 мм позиционируют камеры AOI со скоростью от 50 до 200 мм/с, минимизируя вибрацию во время получения изображений с высоким увеличением.

Роботизированные захваты:
Интегрированы с коллаборативными роботами для легкой вставки деталей (ход 25 мм, резьба штока M3) со временем цикла менее 0,5 с.

Упаковочное оборудование
Высокоскоростная резка:
Модели с ходом 50 мм приводят в действие лезвия в системах запайки пленки, завершая разрезы за 0,2 с при 1,0 МПа с гидравлической амортизацией для снижения ударов.

Выравнивание этикеток:
Версии с ходом 15 мм с монтажными ушками -DZ корректируют отклонения положения этикеток ≤0,3 мм в линиях блистерной упаковки фармацевтических препаратов.

Пример использования:
Производитель медицинских устройств уменьшил толщину машины на 42% с помощью CQ2A12-30DMZ с 4-сторонними датчиками, сократив время простоя на 70% в системах загрузки картриджей.
