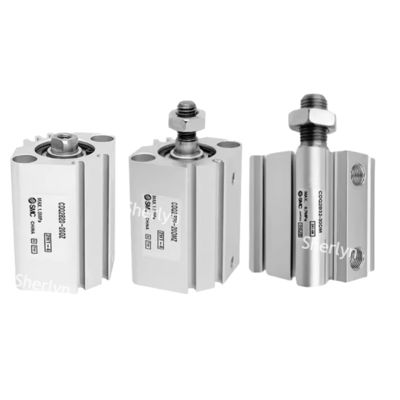

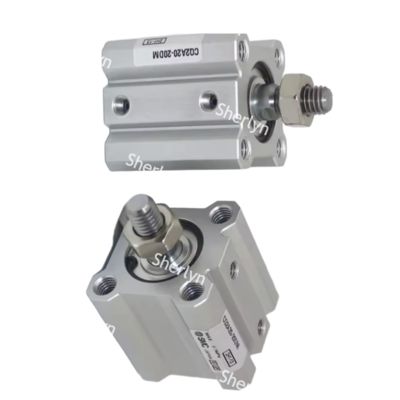

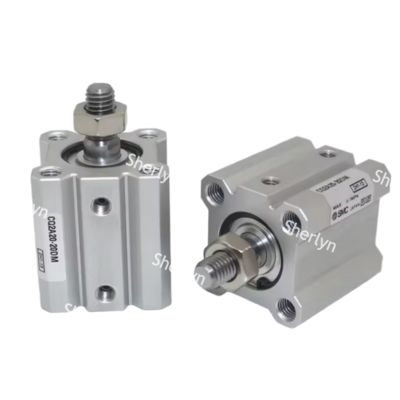

CQ2A12-35D Компактный цилиндр SMC Стандартный тип Двустороннего действия Одноштоковый Серия CQ2

• Метод работы цилиндра

  Двустороннего действия

• Метод работы штока

  Одинарные штоки

• Форма основного корпуса

  [Форма блока] Пластинчатый цилиндр

• Внутренний диаметр цилиндра (трубки)

  12

• Ход

  35

• Дополнительная функция

  Стандартная

• Окружающая среда, применение

  Стандартная

• Рабочая температура

  -10～70

• Рабочее давление

  0.07～1

• Амортизация

  -

• Технические характеристики

  Без встроенного магнита

• Тип хода

  -

• Опорный кронштейн

  Резьба с обоих концов

• Тип резьбы порта

  Резьба M

• Варианты корпуса

  Стандартный (резьба на конце штока)

• Автоматические переключатели

  -

• Провод

  -

• Количество переключателей

  -

• Металлический фитинг на конце штока

  Без кронштейна

• Спецификации по заказу

  Нет

• Тип

  Пневматический тип

• Изготовление на заказ (тип штуцера для шланга)

  -

• Монтажный паз для автоматического переключателя

  Нет

• Монтажный болт

  Нет

• Метод ручного освобождения

  -

• Спецификация по заказу (место крепления цапфы)

  -

• Опция

  Стандартный продукт (без опций)

• -

  -

Описание продукта:

Продукт отличается ультратонким дизайном, который идеально подходит для ограниченного пространства.

Общая длина значительно сокращена, минимальная ширина составляет от 7,5 мм (клапан SJ2000) до 10 мм (клапан SJ3000). Это делает его подходящим для приспособлений и оборудования автоматизации с ограниченным пространством.

Этот продукт на 5–13% легче старого CQ2, что помогает снизить нагрузку на оборудование.

Продукт предлагает четырехсторонний паз для магнитного переключателя, что позволяет устанавливать магнитные переключатели четырьмя способами для большей гибкости компоновки. Переключатель встроен в канавку, не выступая, чтобы избежать помех. Кроме того, предоставляются модульные аксессуары, такие как стандартные установочные болты и соединители концов стержней, с возможностью выбора компонентов с двойными ушками/ножками, что избавляет от необходимости дополнительного приобретения.

Продукт обеспечивает герметизацию и буферизацию с помощью уплотнений из нитрильного каучука (NBR), подходящих для сред от -10 °C до 70 °C. Некоторые модели также оснащены стандартной резиновой амортизирующей подушкой для уменьшения ударной нагрузки. Благодаря уровню защиты IP65 (корпус клапана из нержавеющей стали соответствует NEMA 4X) этот продукт устойчив к пыли и влажной среде.

Применение:

Стандартный тип CQ2-Z (диаметр цилиндра 20–50 мм) используется для захвата роботизированной руки и сортировки на конвейерной ленте в промышленной автоматизации. Он обеспечивает точное позиционирование и эффективную обработку для различных применений.

Серия CQ2K с невыдвижным штоком обеспечивает сборку компонентов без ошибок вращения. Этот тип цилиндра идеально подходит для задач прецизионной сборки на линиях электронного производства.

Система удаления пыли включает в себя CQ2B160 с большим диаметром цилиндра 160 мм. Этот цилиндр приводит в действие подъемный клапан в сочетании с импульсным клапаном для эффективных процессов очистки от пыли.

Серия CQ2 □ S разработана для выдерживания боковых нагрузок и давлений, что делает ее подходящей для управления бункерами для хранения сыпучих материалов.

В операциях с пищевым оборудованием цилиндр CQ2-R/V, устойчивый к воздействию воды, моется и оснащен уплотнениями EPDM для обеспечения совместимости со стерильными средами.

В условиях высоких температур цилиндр с корпусом клапана из нержавеющей стали и уплотнением FKM (по индивидуальному заказу) может выдерживать температуры до 120 °C, что делает его пригодным для использования в условиях мгновенных высоких температур.

SMC переработала компактный цилиндр CQ2 с новым корпусом, что позволяет устанавливать автоматические переключатели на любой из 4 поверхностей в зависимости от условий установки. Монтажные канавки для автоматических переключателей заменили монтажные направляющие CQ2, предотвращая выступание автоматических переключателей и повышая удобство и безопасность работы.

Особенности:
● Двустороннее действие, одинарный шток, компактный цилиндр
● Размеры отверстий *: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
● Стандартный диапазон хода *: от 5 до 100
● Резьба порта: M *; Rc, NPT или G *
● Возможность автоматического переключения

Поддержка и услуги:

Наша команда специалистов технической поддержки готова помочь вам с любыми вопросами или проблемами, которые могут у вас возникнуть в отношении нашего пневматического цилиндра с поршнем. Если вам нужна помощь с установкой, устранением неполадок или техническим обслуживанием, мы готовы предоставить экспертные рекомендации и поддержку.

В дополнение к технической поддержке мы также предлагаем ряд услуг, чтобы ваш пневматический цилиндр с поршнем работал эффективно и надежно. Наши услуги могут включать обучение продукции, программы технического обслуживания, услуги по ремонту и варианты настройки в соответствии с вашими конкретными требованиями.

Упаковка и доставка:

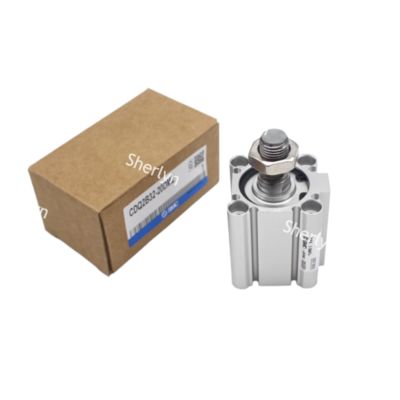

Упаковка продукта:
