Подробное описание продукта
| Наименование продукта: |

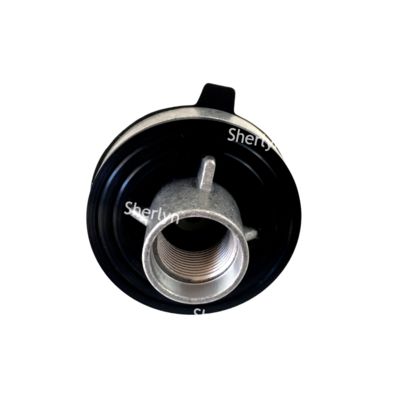

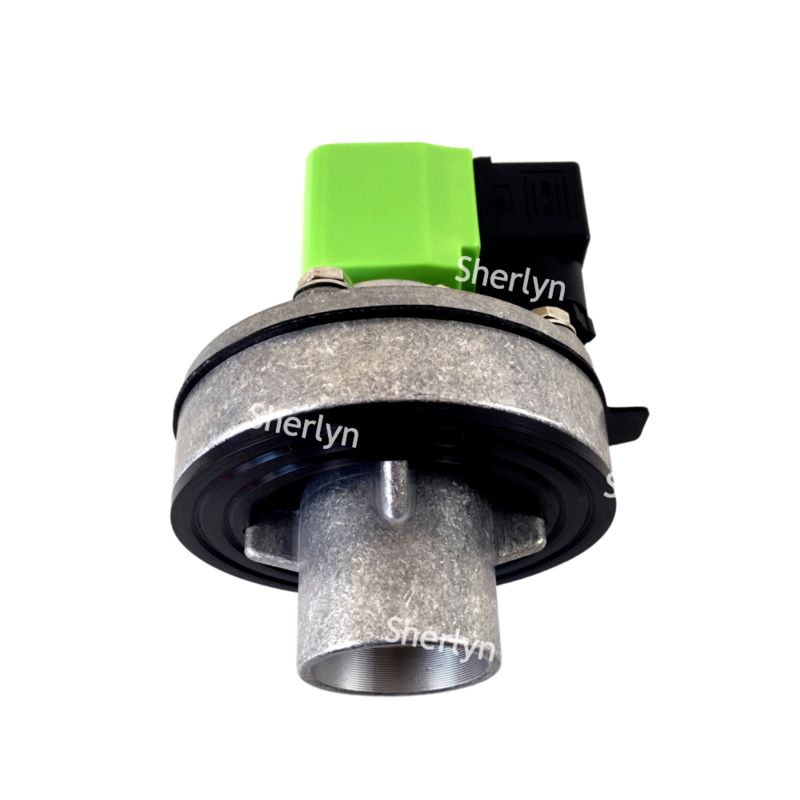

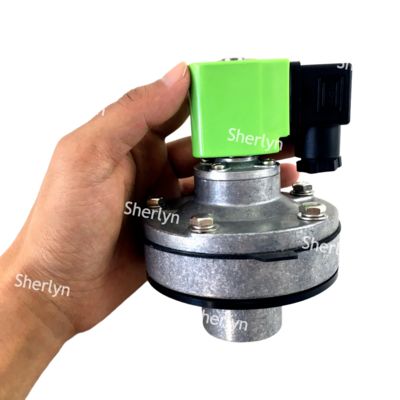

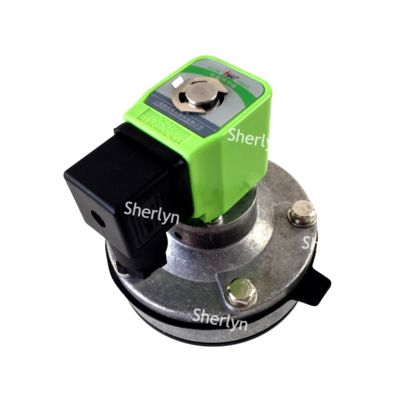

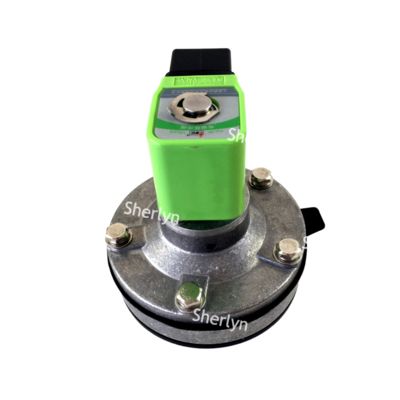

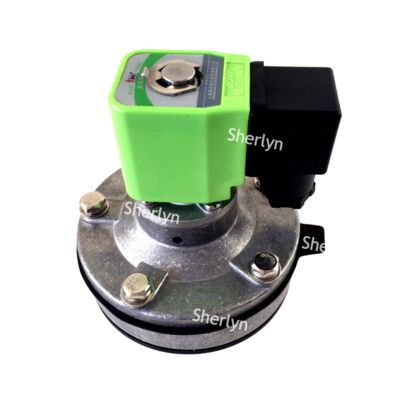

Вентиль импульсной реакции DMF-Y-25 |
Дистанционный или интегральный пилот: |
Интегральный пилот |
| Размер выходной трубы: |
1" |
Структура: |
Диафрагма |
| Материал диафрагмы: |
NBR (Buna) |
Двигательный клапан с импульсом правого угла: |
DMF-Z-20, DMF-Z-25, DMF-Z-40S, DMF-Z-50S, DMF-Z-62S, DMF-Z-76S, DMF-Z-102S |
| Быстрый импульсный клапан: |
DMF-ZM-20, DMF-ZM-25, DMF-ZM-40S, DMF-ZL-B |
Встроенный/погруженный импульсный реактивный клапан: |
DMF-Y-25, DMF-Y-40S, DMF-Y-50S, DMF-Y-62S, DMF-Y-76S, DMF-YA-76S, DMF-YB-76S, DMF-Y-102S, DMF-Y-102SA, DMF-Y-102SE |
| Фланцевый импульсный реактивный клапан: |
DMF-ZF-25, DMF-ZF-40S |
Прямой через импульсный реактивный клапан: |
DMF-T-20, DMF-T-25S, DMF-T-40S, DMF-T-50S, DMF-T-62S |
| Диапазон рабочего давления: |
0от 0,1 до 0,8 МПа |
напряжение: |
24ВДС, 220ВАК |
| Подчеркнуть: |
Встроенный импульсный клапан BFEC,Импульсный клапан переменного тока 220 В,SBFEC тип DMF-Y-25
|
Описание продукта:
Серия DMF подразделяется на три различные установки для удовлетворения различных условий работы:
- Прямой угол (DMF-Z)
Угол ввода и вывода составляет 90 градусов, с компактной конструкцией, которая экономит до 5 единиц места.
Типичная модель: DMF-Z-25/40S, подходящая для окружающей среды с высокой пыли на сталелитейных и цементных заводах.
Преимущества: легкая установка с прямым соединением воздушной подушки и распылительной трубы.
- Прямой тип (DMF-T)
Угол входа и выхода 180 градусов с низким сопротивлением воздушному потоку, подходящий для малых и средних устройств очистки от пыли.
Типичная модель: DMF-T-20 (диаметр 20 мм), идеально подходит для сбора пыли в деревообрабатывающей и пищевой промышленности.
Параметры: рабочее давление 0,4 - 0,7 МПа, срок службы диафрагмы превышает 1 млн циклов.
- Погруженный (DMF-Y)
Популярная модель с корпусом клапана, встроенным в установку подушки безопасности, обеспечивающая высокую эффективность циркуляции для сценариев источника газа низкого давления.
Типичные модели:
- DMF-Y-80 (3,5 дюйма): обеспечивает широкое покрытие распылителем для повышения эффективности удаления пыли.
- DMF-Y-102SA: оснащен 3-дюймовым корпусом клапана, производящим 4-дюймовый эффект впрыска, увеличивающий объем впрыска на 45% по сравнению с традиционными 3-дюймовыми клапанами.
- DMF-Y-76S/90S: Разработанный с большим диаметром (76-102 мм), подходящий для крупномасштабных систем, таких как цементные печи и сжигание отходов.
Применение:
Промышленная система удаления пыли
Металлургия железа и стали:Используется для высокотемпературных и высокопыльных сред, таких как головки для синтерации и очистки газов высокой печи, требующих использования охладителя (температура ≤ 60 °C).Рекомендуется использовать DMF-Z прямоугольный клапан или подводный клапан.
Производство цемента:Сборник пыли из отвалов печей, удаление пыли от измельчения сырья, совместимый с подводным клапаном DMF-Y (например, DMF-Y-80), устойчивый к пыли при температуре окружающей среды (< 80 °C).
Сжигание мусора:Для обработки кислотных дымовых газов требуются мембранные подводные клапаны из фториновой резины (FKM) (например, DMF-Y-62S), которые могут увеличить коррозионную стойкость в 8 раз.
Промышленность по переработке древесины/пищевая химия:Сценарии пневматической транспортировки пиломатериалов или порошка, подходящие для прямопроходных клапанов (серия DMF-T), требующих сухого воздуха без масла (содержание масла < 5ppm).
Помощная система
Разрыв бункерной арки:Мост материала в силосе порошка угля и силосе зерна разрушается импульсным воздушным потоком с частотой ≤ 30 раз в минуту.
Удаление блокировки пневматической транспортировки:Установка импульсных клапанов в местах блокировки трубопроводов для мгновенного распыления и очистки порошковых материалов (таких как пластиковые частицы и кальциевый карбонат пищевого качества).
Технические данные встроенного импульсного реактивного клапана серии DMF:
| Номер модели |
DMF-Y-25 |
DMF-Y-40S |
DMF-Y-50S |
DMF-Y-62S |
DMF-Y-76S |
DMF-Y-102S |
| Размеры портов |
G1" |
G1 1/2" |
G2" |
G2 1/2" |
G3" |
G4" |
| Размеры мембраны |
φ96 |
φ112 |
φ160 |
φ188 |
φ202 |
φ255 |
| (φ66 меньше) |
| Значения CV |
30.53 |
53.47 |
71.47 |
150.85 |
186.66 |
313.09 |
| Площадь взрыва |
10 августа |
16 декабря |
18-28 |
27-38 |
37-65 |
70-90 |
| (m2) |
| Вес |
0.75 |
1.2 |
2.35 |
3.2 |
4.05 |
5.65 |
| (в кг) |
| Температура среды |
-25°C до +80°C или на заказ |
| Относительная влажность |
≤ 85% |
| Рабочая среда |
Чистый воздух |
| Класс защиты |
IP65 |
| Продолжительность службы |
Более миллиона раз |
| Напряжение |
DC24V, AC24V, AC110V, AC220V |
Поддержка и услуги:
Наша команда технической поддержки продукции для пульсовых клапанов предназначена для оказания помощи клиентам с любыми техническими запросами или вопросами, связанными с продуктом.Наш персонал поддержки хорошо осведомлен и готов предоставить экспертные советы и рекомендации, чтобы гарантировать, что наши клиенты могут эффективно использовать и поддерживать свои пульсные клапаны.
В дополнение к технической поддержке, мы также предлагаем ряд услуг для пульсовых клапанов, включая помощь в установке, программы технического обслуживания и тренинги.Наша цель - помочь клиентам получить максимальную отдачу от своих продуктов и максимизировать их производительность и срок службы..
Упаковка и перевозка:
Наименование изделия: Импульсные реактивные клапаны
Описание: Высокопроизводительные импульсные реактивные клапаны для промышленных применений.
В комплект входит: 1 импульсный клапан, инструкция по установке
Способ доставки: стандартная доставка
Время доставки: 3-5 рабочих дней
