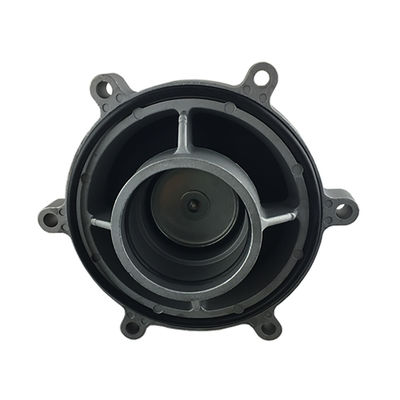

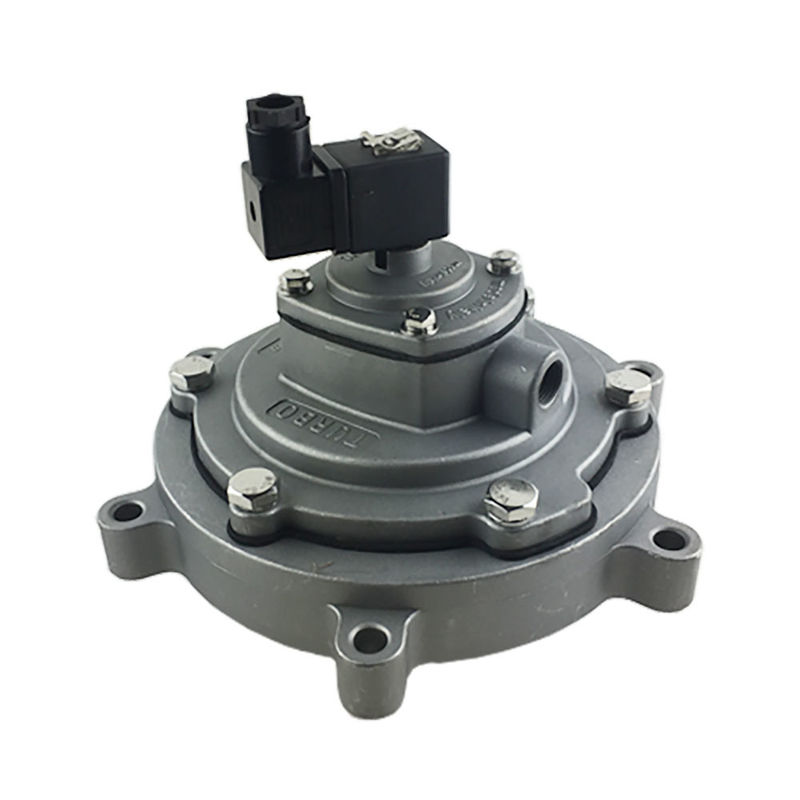

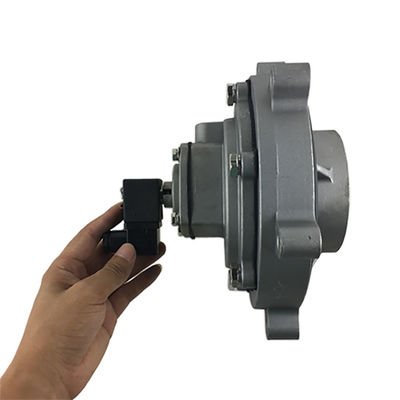

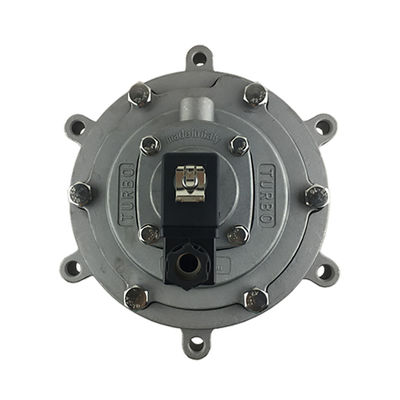

Электромагнитный импульсный клапан TURBO SQP75-IN DN80 для удаления пыли SQP75, 3-дюймовый погружной электромагнитный импульсный клапан

Описание продукта:

Принцип работы
Основываясь на технологии импульсной струи, он мгновенно выпускает сжатый воздух через электромагнитное или пневматическое управление для формирования высокоскоростного импульсного потока воздуха, который очищает фильтровальные мешки/картриджи и удаляет прилипшую пыль.

Методы управления
Электромагнитное управление: порт клапана быстро открывается/закрывается соленоидным клапаном, получающим электрические сигналы, с высокой скоростью отклика (уровень миллисекунд).
Пневматическое управление: приводится в действие пневматическим регулирующим клапаном, подходит для высокого давления и суровых условий (например, при высоких температурах и коррозионных воздействиях).

Рабочее давление
Обычно 0,4-0,7 МПа (специальные модели могут адаптироваться к более высоким давлениям). Стабильность давления напрямую влияет на силу продувки и эффект очистки от золы.

Объем продувки и время продувки
Объем продувки: количество сжатого воздуха, выпускаемого за один раз (связано с диаметром порта клапана и давлением), которое должно соответствовать размеру фильтровального мешка/картриджа.
Время продувки: обычно 0,05-0,2 секунды, которое можно регулировать через систему управления. Если оно слишком короткое, очистка от золы будет неполной; если оно слишком длинное, будет потрачена энергия.

Время отклика
Время от получения сигнала до полного открытия обычно составляет ≤50 миллисекунд. Быстрый отклик может уменьшить потери сжатого воздуха и увеличить частоту очистки от золы.

Размер интерфейса
Диаметры труб впускного и выпускного отверстий (подключенных к продувочной трубе). Общие спецификации включают DN20, DN25, DN32 и т. д. (или дюймовые спецификации 1/2", 3/4" и т. д.), которые должны соответствовать системе трубопроводов.

Рабочая среда
Сухой и чистый сжатый воздух (содержание масла ≤0,5 ppm, содержание воды ≤-40℃ точка росы), чтобы избежать засорения или коррозии корпуса клапана примесями.

Рабочая температура
Обычные модели: -10℃~60℃ (электромагнитное управление).
Высокотемпературные модели: могут адаптироваться к температуре выше 150℃ (необходимо использовать термостойкие уплотнительные материалы и материалы корпуса клапана).

Коррозионная стойкость
Материал корпуса клапана может быть чугуном, алюминиевым сплавом (с антикоррозионной обработкой поверхности) или нержавеющей сталью (304/316). Модели из нержавеющей стали подходят для влажных и коррозионных сред (например, химическая промышленность и мусоросжигательные заводы).

Уровень защиты
Уровень защиты электромагнитной катушки обычно IP65 (пыленепроницаемый и защищенный от распыления воды под низким давлением), а некоторые модели могут достигать IP67, адаптируясь к условиям работы с большим количеством пыли.

Структура корпуса клапана
Он имеет диафрагменную структуру (основным компонентом является эластичная диафрагма). Порт клапана открывается/закрывается за счет быстрой деформации диафрагмы, которая обладает характеристиками хорошей герметизации, низкого износа и длительного срока службы.

Материал диафрагмы
Общие материалы - нитрильный каучук (NBR, маслостойкий и износостойкий) и фторкаучук (FKM, термостойкий и устойчивый к химической коррозии). Выбор зависит от рабочей среды и температуры.

Технические параметры:

Принцип работы









Основные особенности

1) Простая структура линейного типа, простота установки и обслуживания.

2) Применение передовых компонентов всемирно известных брендов в пневматических, электрических и рабочих частях.

3) Двойной кривошип высокого давления для управления открытием и закрытием матрицы.

4) Работа в условиях высокой автоматизации и интеллектуализации, отсутствие загрязнения

5) Примените соединитель для подключения к воздушному конвейеру, который может быть непосредственно встроен в машину для наполнения.

Чертеж размеров

Применения:

Импульсные клапаны, также известные как пневматические импульсные клапаны, являются универсальными компонентами, которые находят применение в различных отраслях и сценариях. Импульсные клапаны марки TURBO, произведенные в Китае и имеющие сертификат CE, являются надежными и высококачественными продуктами, подходящими для широкого спектра применений.

Эти импульсные клапаны необходимы в сценариях, где требуется эффективное управление потоком чистого воздуха. С корпусом клапана, изготовленным из литого под давлением алюминиевого сплава, они обеспечивают долговечность и надежную работу даже в сложных условиях. Степень защиты IP65 гарантирует защиту клапанов от пыли и влаги, что делает их пригодными как для внутренних, так и для наружных применений.

Диапазон температуры окружающей среды от -30°C до +40°C дополнительно повышает адаптируемость этих импульсных клапанов, позволяя им эффективно функционировать в различных климатических условиях. Работая в диапазоне давлений от 0,1 до 0,8 МПа, эти клапаны способны удовлетворить требования различных пневматических систем.

Будь то в промышленных условиях, на производственных предприятиях, в системах пылеудаления или в других пневматических применениях, эти импульсные клапаны от TURBO могут быть легко интегрированы для повышения эксплуатационной эффективности. Минимальный объем заказа 1 и гибкие варианты ценообразования посредством переговоров делают эти клапаны доступными для предприятий любого масштаба.

Благодаря вариантам упаковки, включая картонную коробку или настройку в соответствии с требованиями клиента, срок поставки 1-7 рабочих дней после оплаты обеспечивает быструю доступность клапанов. Клиенты могут выбирать из способов оплаты, таких как T/T, Western Union и Paypal, что добавляет удобства при закупках.

Благодаря возможности поставки 5000 штук в месяц, предприятия могут рассчитывать на стабильную доступность этих высокопроизводительных импульсных клапанов для эффективного удовлетворения своих эксплуатационных потребностей. Будь то для новых установок или замены существующих клапанов, импульсные клапаны TURBO предлагают надежное решение для управления потоком воздуха в пневматических системах.

Упаковка и доставка:

Этот импульсный клапан тщательно упакован, чтобы обеспечить его безопасную доставку вам. Клапан надежно помещен в прочную картонную коробку с защитной пенопластовой прокладкой, чтобы предотвратить любые повреждения во время транспортировки.

Для доставки мы сотрудничаем с надежными перевозчиками, чтобы доставить ваш заказ быстро и эффективно. Ваш импульсный клапан будет отправлен с осторожностью, чтобы прибыть к вам в идеальном состоянии.
