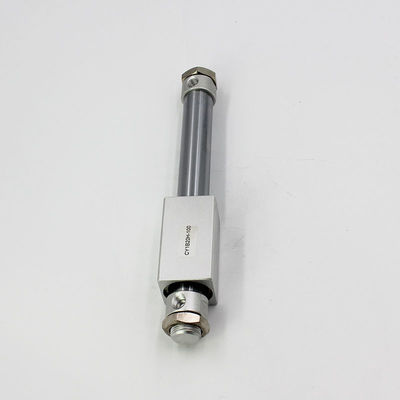

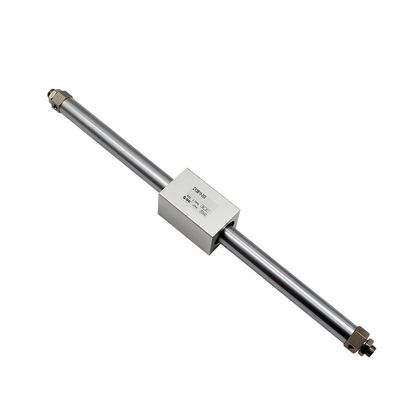

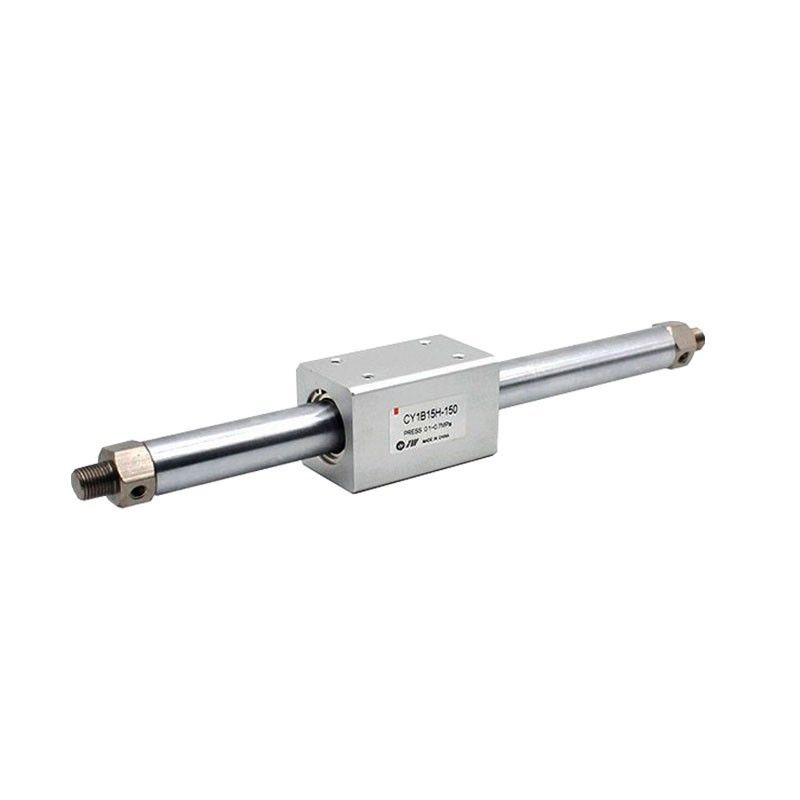

Name: CY1B6H-100 200 300 400 500 SMC Бесстопный цилиндр серии CY1B
Brand: YW DKE TRADING COMPANY
SKU: CY1B6H-100
Availability: InStock

Главная страница Продукция Цилиндр поршеня пневматический

CY1B6H-100 200 300 400 500 SMC Бесстопный цилиндр серии CY1B

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	SMC
Сертификация:	CE
Номер модели:	CY1B6H-100

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	Подлежит обсуждению
Упаковывая детали:	Полиэтиленовый пакет, коробка, картонная коробка, поддон
Время доставки:	1-7 рабочих дней после оплаты
Условия оплаты:	T/T, Western Union, PAYPAL
Поставка способности:	5000 штук/1месяц

контакт

Подробное описание продукта

Двух-действуя тип цилиндра:	Регулируемый цилиндр подкладки	Тип цилиндра комбинации:	Надутый цилиндр
Рабочая среда:	Чистый воздух	Рабочее давление:	0.1~1.0MPa
Гарантированное давление:	1.35Mpa	Удар подушкой:	20 мм/32 мм
Размер порта:	G1/8 G1/4 G3/8 G1/2	Ключевые слова:	Пневматический воздушный баллон без стержней
Модель:	Цилиндр Cy1b, цилиндр Cy3b	Торговая марка:	Пневматический двигатель VPC
Выделить:	CY1B6H-100 SMC бесстопный цилиндр , SMC бесстопный цилиндр серии CY1B

Стандартный удар

Размер отверстия ((мм)	Стандартный ход ((мм)	Примечание: максимальный ход (мм)
6	50,100,150,200	300
10	50, 100, 150, 200, 250, 300	500
50	100, 150, 200, 250, 300, 350, 400, 450 500, 600, 700, 800, 900, 1000	6000
63		6000

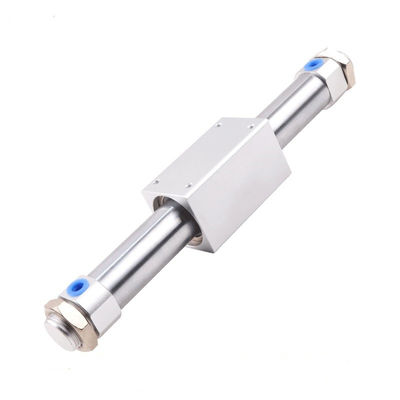

Cy1b Cy3b Пневматические цилиндры с магнитными прутками и без них

1.CY3B серии бесстопные пневматические цилиндры очень широко используются в автоматизации
2.Обычно размеры отверстий: 6 мм, 10 мм, 15 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм
3.использовать резиновую подушку стандартного типа, чтобы цилиндр работал тихо, безопасно и тихо.
4- Легче и разнообразнее.
5.Тип подшипника.

CY1B6H-100 200 300 400 500 SMC Бесстопный цилиндр серии CY1B 0

CY3B цилиндр без магнитного сцепления, диапазон вариантов передвижения большой, ход больше, чем у обычного цилиндра;Использование шариковых подшипников делает цилиндр несет эксцентрическую нагрузку и может двигаться плавно; поршень не имеет механического соединения между ползучками, и герметичность превосходна; он может устанавливать буфер, и обратное действие гладко и без ударов.

1,Уменьшенный вес
2,Уменьшенная длина
3,Для поддержания смазки на внутренней и внешней поверхности цилиндровой трубы устанавливаются смазочные удерживатели.
4,Настройка болта улучшает точность / повторяемость удара. Положение удара можно поддерживать с настройкой болта рядом с амортизатором, поэтому настройка удара не требуется.
5,Нить NPT и нить G доступны в качестве стандартной

Размер отверстия ((мм)	6	10	15	20	25	32	40	50	63
Рабочая среда	Воздух
Устойчивое давление	10,05 МПа
Минимальное давление	0.16	0.16	0.16	0.16	0.15	0.14	0.12	0.12	0.12
Максимальное давление	00,7 МПа
Рабочая температура	-10~60oC
Скорость работы поршня	50-500 мм/с
Подушка	Резиновый бампер
Смазка	Не требуется
Сила удержания магнита ((N)	19.6	53.9	137	231	363	588	922	1471	2256

Базовый магнитно-сцепный цилиндр без стержней серии CY3BОсобенности продукта

Особенности продукта	1Прочность кольца на 70% выше, чем у серии CYl B, поэтому несущая способность вала улучшается.
	Для улучшения смазки и долговечности используется износостойкое кольцо из специальной смолы.
	3Противопылевое кольцо педали снижает минимальное рабочее давление на 30%.
	4Размеры установки те же, что и серии CY1B/R.

CY1B6H-100 200 300 400 500 SMC Бесстопный цилиндр серии CY1B 1

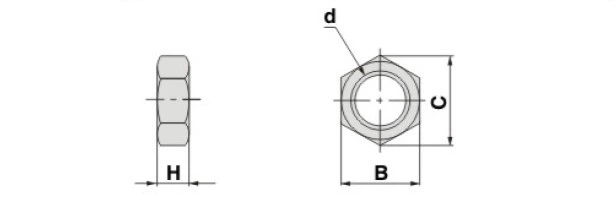

Компонент	Размер отверстия (мм)	d	H	В.	В
SNJ-006B	6	M6X1.0	4	8	92
SNJ-016B	10,15	M10X1.0	4	14	16.2
SNJ-020B	20	M20X1.5	8	26	30
SNJ-032B	25,32	M26X1.5	8	32	37
SNJ-040B	40	M32X2.0	10	41	47.3

Установка и обучение

Установка и инструкция	1.Должен очистить грязь в трубе перед подключением цилиндра, чтобы сохранить внутреннюю чистоту цилиндров.
	2Средство, используемое цилиндром, перед использованием фильтруется фильтрующим элементом (более 40 мм).
	3Противозамерзающие меры должны приниматься в условиях низкой температуры, чтобы предотвратить замерзание влаги в системе.
	4Если цитиндер остался без использования в течение длительного времени, следите за ржавой поверхностью и устанавливайте пылевую пробку на входе и выходе
