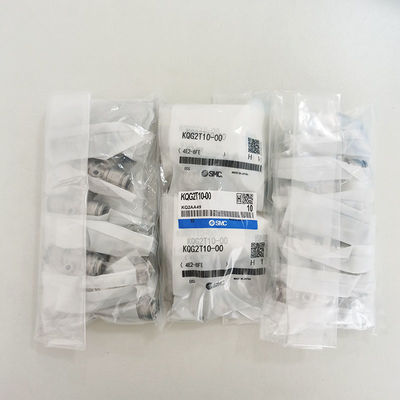

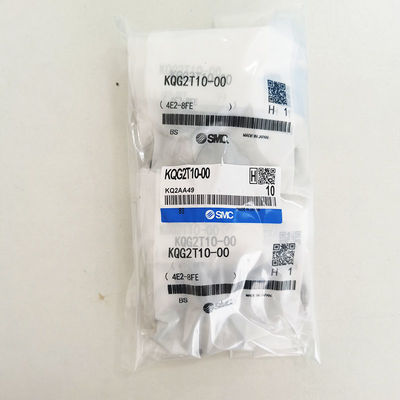

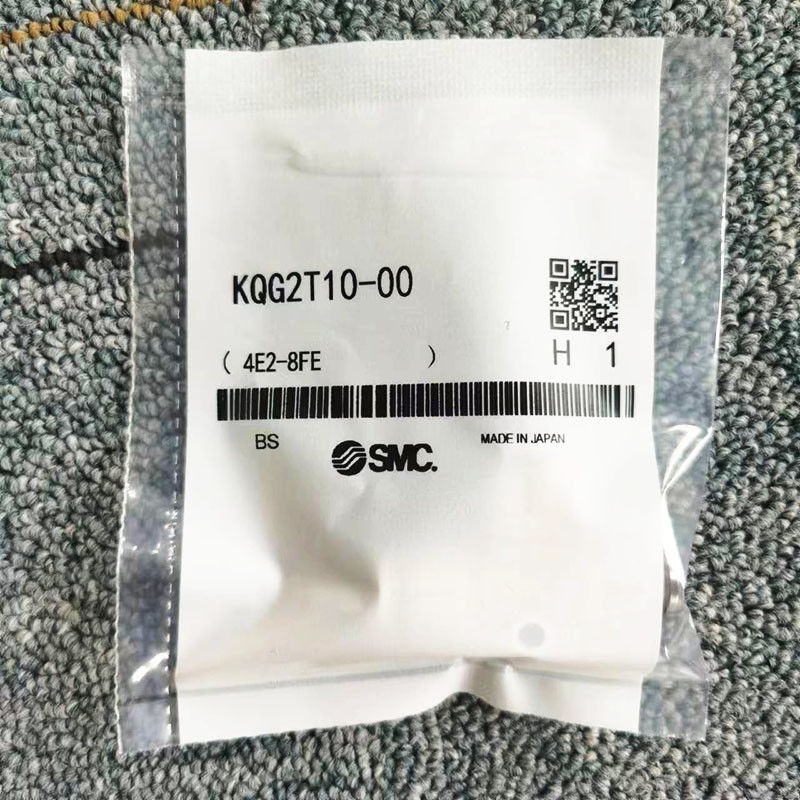

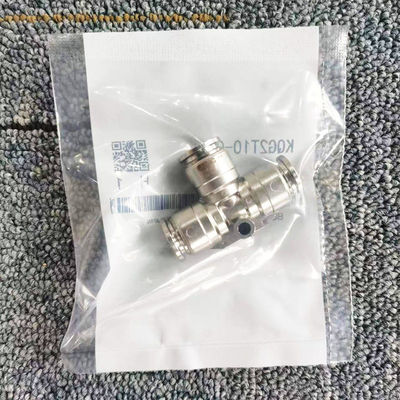

SMC KQG2T10-00
Пробки Одноприкосновение трубы применимый O.D. 10 мм SUS316
Описание продукта:
Пневматические фитинги серии SMC KQG2 с одним касанием предлагают потребителям множество преимуществ.Они на 30% меньше и на 62% легче, чем существующий диапазон KQG, и совместимы с широким диаметром труб., от 3,2 до 16 мм.
Их легкий и компактный дизайн означает, что они могут быть использованы во многих средах, от сжатого воздуха и воды до пара.они хорошо работают при различных условиях давления и температуры, в диапазоне от -100 кПа до 1 МПа и от -5°C до +150°C соответственно.
Более того, эти фитинги изготовлены из нержавеющей стали SUS316, которая будет предлагать превосходные коррозионно-устойчивые свойства по сравнению с нержавеющей сталью класса 304.Это делает их особенно подходящими для хлоридной среды..
Особенности:
Пневматические фитинги серии SMC KQG2 не только изготовлены из прочной нержавеющей стали SUS316, которая обладает лучшими коррозионно-устойчивыми свойствами, чем нержавеющая сталь класса 304,но и очень компактный и легкий..
По сравнению со своим предшественником KQGL06-01S, этот продукт на 30% короче и на 62% легче.SMC KQG2 серии одноприкосновение пневматические фитинги могут прочно вписываться в различные материалы труб, такие как TEP, ПФА, нейлон, мягкий нейлон, полиуретан и полиолефин.
Применимые трубы: метрический размер, проволока: M, R, RC
| Применимые трубы |
Применимые трубы |
FEP, PFA, Nylon, мягкий нейлон Note1), Полиуретан, полиолефин |
| Трубы 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Спецификации |
ЖидкостьПримечание3) |
Примечание2) |
| Диапазон рабочего давления |
-100 кПа до 1 МПа Примечание4) |
| Устойчивое давление |
30,0 МПа |
| Температура окружающей среды и жидкостиПримечание5) |
- от 5 до 150°C (без заморозки) Примечание4) |
| Смазочное средство |
Спецификация без жира |
| Печать на нитках |
С герметичностью |
Температура
Состояние установки
Внутренний рукав |
Трубки |
Температура |
| Трубы FEP/серия TH |
80°C и более |
| Супер-ПФА трубы/серия TL |
120°C и более |
| |
|
Примечание 1) Для мягких нейлоновых труб нельзя использовать воду.
Примечание 2) Проконсультируйтесь с SMC отдельно относительно применимой трубы.
Примечание 3) Избегайте использования в вакуумном устройстве, например, в тестере на утечку, поскольку может возникнуть утечка.
Примечание 4) Проверьте диапазон рабочего давления и диапазон рабочей температуры труб.
Примечание 5) Рекомендуется использовать внутренний рукав при следующих условиях (кромеØ3.2):
● При использовании при высокой температуре.
● При использовании при высокой температуре.
Технические параметры
| Союзная локоть: KQG2T |
Применимо
Слишком большая дозировка
(мм) |
Модель |
Примечание 1)
ØD |
Л |
А. |
Q. |
М |
ØN |
Ø0 |
Примечание 2)
Эффективно
площадь (мм2) |
Вес |
| О3.2 |
KQG2T23-00 |
8.3 |
13.6 |
20.5 |
4.1 |
12 |
3.2 |
5.6 |
3.4 |
7.9 |
| ø4 |
KQG2T04-00 |
9.1 |
14.6 |
21.8 |
4.4 |
12.6 |
3.2 |
5.6 |
6.4 |
9.5 |
| ø6 |
KQG2T06-00 |
11.4 |
16.6 |
24.6 |
5.2 |
13.6 |
3.2 |
5.6 |
13.4 |
14.2 |
| ø8 |
KQG2T08-00 |
13.7 |
20.1 |
31.1 |
7 |
16.1 |
4.2 |
8 |
25.6 |
24.4 |
| ø10 |
KQG2T10-00 |
16.6 |
22 |
34 |
8 |
17 |
4.2 |
8 |
40 |
36.8 |
| ø12 |
KQG2T12-00 |
18.7 |
24.6 |
37.7 |
9.1 |
18.6 |
4.2 |
8 |
57.4 |
46.9 |
| ø16 |
KQG2T16-00 |
24.6 |
28.8 |
43.4 |
10.6 |
20.8 |
4.2 |
8 |
100 |
75.5 |
